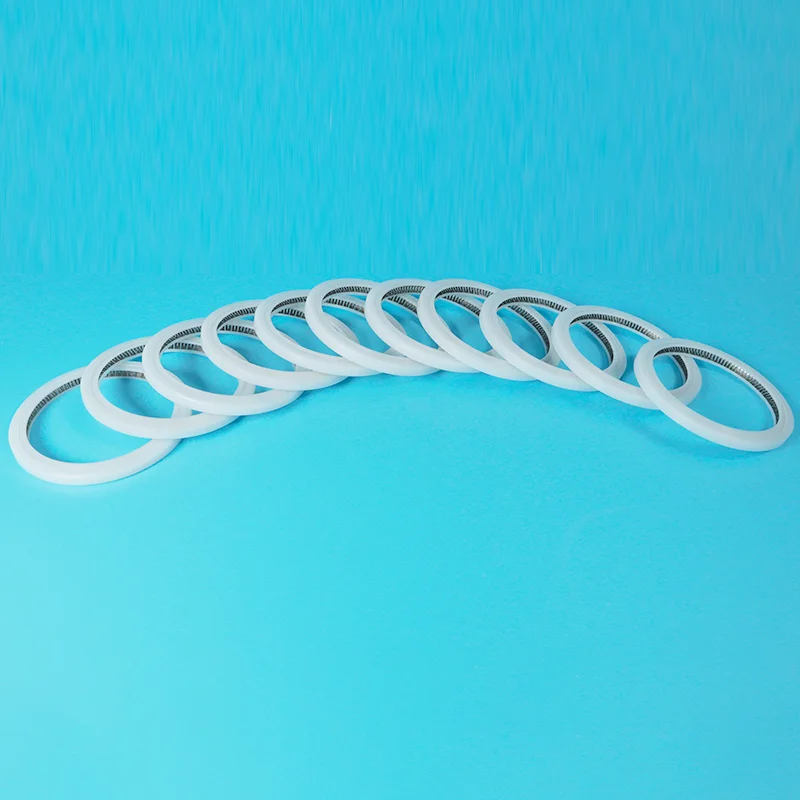

A V형 스프링 에너자이드 씰기존 탄성중합체 씰이 압력, 온도, 화학 물질 노출, 저속 작동 또는 장기간의 비활성으로 인해 어려움을 겪을 때 안정적인 씰링 성능을 유지하도록 설계되었습니다. V자형 밀봉 프로파일은 내부 스프링 에너자이저와 함께 작동하여 결합 표면과의 접촉을 유지합니다. 이 설계는 광범위한 산업 작동 조건에서 안정적인 밀봉 성능을 제공할 수 있습니다.
이 기사에서는 V형 스프링 에너자이징 씰의 작동 방식, 스프링 에너자이징이 중요한 이유, 재료 및 스프링 선택이 서비스 수명에 미치는 영향, 이러한 씰이 일반적으로 사용되는 위치, 일반적인 설치 및 작동 문제를 방지하는 방법에 대해 설명합니다. 또한 엔지니어, 유지 관리 팀, 장비 제조업체 및 산업 구매자를 위한 실용적인 비교표와 문제 해결 체크리스트를 제공합니다.
V형 스프링 에너자이징 씰은 V자형 씰링 프로파일과 스프링 요소를 결합한 정밀 씰링 구성요소입니다. 씰은 일반적으로 PTFE 또는 변형된 PTFE 화합물과 같은 고성능 폴리머로 제조되는 반면, 스프링은 씰링 표면에 대해 연속적인 반경 방향 또는 축 방향 하중을 제공합니다.
씰링 접촉을 유지하기 위해 자체 탄성에 크게 의존하는 기존 탄성중합체 씰과 달리 스프링 작동 씰은 독립적인 작동 메커니즘을 사용합니다. 이는 밀봉재의 탄성이 제한적이거나 장비가 열적, 화학적 또는 기계적 조건이 까다로운 경우에 특히 유용하게 설계됩니다.
V자형 프로파일은 접촉 압력을 제어하고 특정 설치 형상을 수용하도록 설계될 수도 있습니다. 응용 분야에 따라 씰은 정적 밀봉, 왕복 운동, 회전 운동 또는 특수 압력 조건에 맞게 설계될 수 있습니다.
스프링은 씰링 시스템의 가장 중요한 기능 요소 중 하나입니다. 씰이 설치되면 스프링은 씰링 립과 결합 표면 사이에 초기 접촉력을 생성합니다. 이 힘은 시스템 압력이 완전히 확립되기 전에 작은 간격을 닫고 접촉을 유지하는 데 도움이 됩니다.
내부 시스템 압력이 증가하면 압력이 씰 프로파일에 작용하여 씰링 영역의 접촉력을 향상시킬 수 있습니다. 이러한 스프링 힘과 시스템 압력의 조합을 통해 씰은 변화하는 작동 조건에서도 안정적인 씰링 인터페이스를 유지할 수 있습니다.
스프링 구성은 용도에 따라 선택해야 합니다. 다양한 스프링 설계는 다양한 하중 특성, 마찰 동작, 화학적 또는 열적 환경에 대한 저항성을 제공할 수 있습니다.
V형 스프링 에너자이징 씰의 기하학적 구조는 씰링 힘이 분산되는 방식에 직접적인 영향을 미칩니다. 잘 설계된 프로파일은 불필요한 마찰을 발생시키지 않고 밀봉 표면을 따라 제어된 접촉을 생성할 수 있습니다.
이러한 균형은 동적 애플리케이션에서 특히 중요합니다. 접촉압력이 너무 높으면 마찰과 발열이 증가하고, 접촉압력이 부족하면 누수가 발생할 수 있습니다. V자형 구조는 장비의 작동 요구 사항에 맞게 밀봉 프로필을 맞춤화하는 데 유용한 기반을 제공합니다.
| 디자인 특징 | 기능적 역할 | 잠재적 이점 |
|---|---|---|
| V자형 프로파일 | 씰링 접점 제어 | 균형 잡힌 밀봉력 |
| 스프링 에너자이저 | 접촉압력 유지 | 향상된 저압 밀봉 |
| 폴리머 재킷 | 하드웨어와 매체를 분리합니다. | 내화학성 및 내열성 |
기존의 탄성중합체 씰이 내화학성, 온도 성능, 낮은 마찰 및 치수 안정성의 필수 조합을 제공할 수 없는 경우 스프링 작동 씰이 선택되는 경우가 많습니다.
PTFE 기반 소재는 많은 공격적인 화학 물질 및 공정 유체에 대한 탁월한 저항성을 제공할 수 있습니다.
특수 고분자 화합물은 온도가 상승하거나 급격하게 변화하는 응용 분야를 지원할 수 있습니다.
적절하게 선택된 PTFE 화합물은 동적 밀봉 시스템의 마찰과 마모를 줄일 수 있습니다.
스프링은 씰이 시간이 지남에 따라 작동함에 따라 씰링 접촉의 특정 변화를 보상합니다.
이러한 장점이 모든 스프링 작동 씰이 모든 환경에 적합하다는 의미는 아닙니다. 올바른 재료 선택, 홈 디자인, 표면 마감, 압력 등급, 온도 범위 및 설치도 마찬가지로 중요합니다.
재료 선택은 씰 모양만 고려하기보다는 실제 작동 조건에서 시작해야 합니다. 폴리머 재킷은 공정 매체, 온도, 압력, 마찰 및 예상되는 움직임을 견뎌야 합니다.
| 재료 | 일반적인 강도 | 일반적인 고려 사항 |
|---|---|---|
| 버진 PTFE | 우수한 내화학성과 낮은 마찰 | 까다로운 마모 조건을 위해 보강이 필요할 수 있음 |
| 탄소 충전 PTFE | 마모 및 치수 안정성 향상 | 화합물 호환성을 주의 깊게 확인해야 합니다. |
| 유리 충전 PTFE | 향상된 압축 및 마모 특성 | 일부 동적 시스템에서 결합 표면 마모가 증가할 수 있음 |
| PEEK 기반 화합물 | 높은 기계적 및 온도 성능 | 높은 재료비 및 용도별 처리 |
스프링 소재도 중요합니다. 화학적 환경, 온도 및 요구되는 피로 저항에 따라 스테인리스강, 내식성 합금 및 기타 특수 스프링 재료를 고려할 수 있습니다.
공칭 크기만으로 씰을 선택하는 것은 씰링 성능이 저하되는 가장 일반적인 원인 중 하나입니다. 엔지니어는 전체 운영 환경을 평가해야 합니다.
폴리머 성능과 스프링 에너지의 결합을 통해 V형 스프링 에너지 씰은 광범위한 산업 응용 분야에 사용할 수 있습니다.
매우 까다로운 응용 분야에서는 카탈로그 설명에서만 선택하기보다는 대표적인 작동 조건에서 씰을 검증해야 합니다.
기존의 엘라스토머 O-링은 다양한 응용 분야에서 경제적이고 매우 효과적인 솔루션이 될 수 있습니다. 그러나 작동 조건이 표준 엘라스토머 씰의 실제 성능을 초과하는 경우 스프링 작동식 설계가 매력적입니다.
| 요인 | 기존의 엘라스토머 씰 | V형 스프링 에너자이드 씰 |
|---|---|---|
| 탄력 | 엘라스토머 특성에 크게 의존 | 봄은 추가적인 활력을 제공합니다 |
| 내화학성 | 엘라스토머 유형에 따라 크게 달라집니다. | 적절한 PTFE 화합물을 사용하면 탁월한 성능을 발휘할 수 있습니다. |
| 마찰 | 재료와 윤활에 따라 다름 | 적절한 고분자 화합물을 사용하면 낮을 수 있음 |
| 온도 성능 | 재료에 따라 다름 | 고온 폴리머 옵션을 사용할 수 있습니다. |
| 디자인 유연성 | 표준 프로파일은 널리 사용 가능합니다. | 프로파일, 재료 및 스프링은 용도에 따라 달라질 수 있습니다. |
고품질 V형 스프링 에너자이징 씰이라도 설치 과정에서 씰링 립이 손상되거나 씰에 부적절한 기계적 응력이 가해지면 조기에 실패할 수 있습니다.
동적 장비의 경우 샤프트 또는 보어 표면 상태가 특히 중요합니다. 긁힘, 과도한 거칠기, 날카로운 가공 흔적 또는 오염으로 인해 누출 경로가 생기고 씰 마모가 가속화될 수 있습니다.
| 문제 | 가능한 원인 | 추천 체크 |
|---|---|---|
| 누출 | 잘못된 치수, 손상된 립, 불충분한 통전 | 그루브, 씰 프로파일, 스프링 및 어셈블리를 확인하세요. |
| 높은 마찰 | 과도한 접촉력, 윤활 불량, 부적절한 재질 | 스프링 하중, 재질, 속도, 표면 마감 검토 |
| 빠른 마모 | 거친 결합 표면 또는 연마재 | 표면 상태 및 재료 호환성 검사 |
| 압출 손상 | 과도한 간극 또는 압력 | 압력, 간격, 백업 설계 및 씰 재료 검토 |
| 씰 변형 | 잘못된 설치 또는 온도 노출 | 조립 절차 및 열 상태 검사 |
공급업체를 선택하는 것은 단가를 비교하는 것 이상입니다. 신뢰할 수 있는 씰링 파트너는 응용 분야를 이해하고, 적절한 재료를 추천하고, 치수 일관성을 유지하고, 문제가 발생할 경우 기술 지원을 제공할 수 있어야 합니다.
닝보 Taifno PTFE 플라스틱 제품 유한 회사PTFE 기반 씰링 및 플라스틱 제품에 중점을 두고 맞춤형 씰링 부품이 필요한 고객에게 응용 분야 중심 솔루션을 제공할 수 있습니다. 산업 구매자의 경우 제조업체와 직접 협력하면 재료, 치수, 프로파일 및 생산 요구 사항에 대한 의사소통이 단순화될 수 있습니다.
V형 스프링 에너자이징 씰의 주요 기능은 무엇입니까?
주요 기능은 두 결합 표면 사이의 제어된 밀봉 인터페이스를 유지하는 것입니다. 폴리머 재킷은 밀봉 장벽을 제공하는 반면 스프링은 지속적인 에너지 공급을 제공합니다.
V형 스프링 에너자이징 씰은 동적 응용 분야에 적합합니까?
예. 프로파일, 재질, 스프링 구성, 속도, 압력 및 표면 상태에 따라 왕복 또는 회전 응용 분야에 맞게 설계할 수 있습니다.
스프링 작동 씰에 PTFE가 일반적으로 사용되는 이유는 무엇입니까?
PTFE는 마찰이 적고 다양한 화학물질에 대한 강한 저항성을 제공합니다. 내마모성, 강성 및 치수 안정성을 향상시키기 위해 다양한 PTFE 화합물을 가공할 수도 있습니다.
V형 스프링 에너자이징 씰을 맞춤 제작할 수 있나요?
예. 사용자 정의에는 치수, 밀봉 프로파일, 폴리머 화합물, 스프링 재료, 스프링 구성 및 기타 응용 분야별 요구 사항이 포함될 수 있습니다.
인감 견적을 요청할 때 어떤 정보를 제공해야 합니까?
씰 치수, 홈 치수(가능한 경우), 작동 압력, 온도, 이동 유형 및 속도, 씰링 매체, 샤프트 또는 보어 재질, 표면 마감 및 예상 서비스 조건을 제공하십시오. 도면이나 기존 씰 샘플을 사용하면 선택 프로세스가 더욱 정확해질 수도 있습니다.
조기 밀봉 실패의 가장 일반적인 이유는 무엇입니까?
조기 고장은 잘못된 크기, 호환되지 않는 재료, 과도한 간격, 불량한 표면 마감, 부적절한 설치, 부적절한 스프링 하중 또는 설계 범위를 벗어난 작동 조건으로 인해 발생할 수 있습니다.
V형 스프링 에너자이징 씰은 응용 분야에 제어된 밀봉력, 낮은 마찰, 내화학성, 온도 저항 및 변화하는 작동 조건에서 안정적인 성능이 필요한 경우 매우 효과적인 솔루션이 될 수 있습니다. V자형 밀봉 프로파일과 스프링 에너자이저가 함께 작동하여 탄성이 떨어지는 밀봉 재료의 한계를 수용하면서 접촉을 유지합니다.
그러나 씰 자체는 전체 씰링 시스템의 한 부분일 뿐입니다. 올바른 재료 선택, 스프링 구성, 홈 형상, 압력, 온도, 표면 마감, 간격, 설치 및 작동 속도 모두 최종 성능에 영향을 미칩니다.
따라서 장비 제조업체, 유지 관리 팀, 유통업체 및 산업 구매자의 경우 올바른 V형 스프링 에너자이징 씰을 선택하는 것은 단순히 표준 크기를 선택하는 것이 아니라 적용 요구 사항부터 시작해야 합니다. 기술적으로 경험이 풍부한 제조업체는 이러한 작동 매개변수를 실용적인 씰링 솔루션으로 전환하는 데 도움을 줄 수 있습니다.
