수정된 PTFE 튜브 및 로드 전문 공장

전문 제조 업체 및 공급 업체로서PTFE 제품, 타이프노수정된 PTFE 튜브 및 로드를 제공합니다. 강화 충진재를 첨가하여 표준 PTFE에 비해 기계적 강도, 내마모성 및 열적 특성을 크게 향상시킨 제품입니다.

수정된 PTFE 튜브 및 로드란 무엇입니까?

Modified PTFE 튜브 및 로드는 컴파운딩 중에 PTFE 수지에 탄소 섬유, 유리 섬유, 흑연, MoS2, 청동 또는 PPL과 같은 강화 충전재를 추가하여 설계되었습니다. 이러한 필러는 PTFE의 보편적인 내화학성과 낮은 마찰 특성을 유지하면서 기계적 특성을 크게 향상시킵니다.

버진 PTFE를 기반으로 한 업그레이드:

재산	버진 PTFE	변성 PTFE	고객가치
크리프 저항	★★☆☆☆ 나쁨	★★★★☆ 대폭 개선	압력 하에서도 치수 안정성을 유지하고 누출이 적습니다.
내마모성	★★☆☆☆ 가난한	★★★★★ 향상된	연마 조건에서 3-5배 더 긴 사용 수명
기계적 강도	★★★☆☆ 보통의	★★★★☆ 증가	더 높은 하중과 압력에 적합
온도 범위	-180°C ~ +200°C	-180°C ~ +260°C	고온 성능

PTFE를 수정하는 이유는 무엇입니까?

순수 PTFE는 부드럽고 지속적인 하중 하에서 저온 흐름(크리프)이 일어나 변형 및 누출이 발생하기 쉽습니다.

필러는 구조적 강화를 제공하여 크리프를 줄이고 치수 안정성을 향상시킵니다.

다양한 필러는 다양한 성능 요구 사항, 내마모성, 열 전도성 또는 윤활성을 목표로 합니다.

특정 필러(예: PPL 충진 등급)를 사용하면 작동 온도를 +200°C에서 최대 +330°C까지 확장할 수 있습니다.

사용 가능한 양식

변성 PTFE 튜브(중공): 다양한 직경과 벽 두께, 압출 또는 성형 가능

수정된 PTFE 로드(고체): 압출 로드(최대 길이 1000mm 이상)와 성형 로드(직경 최대 600mm 이상)로 제공됩니다.

채워진 PTFE 화합물: 유리충진, 탄소충진, 흑연충진, MoS2충진, 청동충진, PPL충진

필러 등급 옵션

변성 PTFE 화합물은 다양한 종류의 필러와 함께 사용할 수 있으며 각 필러는 특정 성능 요구 사항에 맞게 설계되었습니다.

필러 등급	콘텐츠	주요 이점	최고의 대상	화학물질 한도	색상
탄소로 채워진	15-35%	열전도율, 저마찰, 정전기 방지	고속, 방열, 공회전	강한 산화제용이 아님	검은색
유리로 채워진	15-25%	3~5배의 내마모성, 강도 증가, 크리프 감소	연마재, 고하중, 밸브 시트	HF나 강알칼리에는 적합하지 않음	미색/회색
흑연으로 채워진	15-25%	마찰 감소, 열전도율	베어링, 동적 씰, 슬라이딩 응용 분야	강한 산화제용이 아님	검은색
MoS2 충전	최대 5%	향상된 윤활성, 낮은 마찰	끈끈한 매체, 낮은 토크 작동	산화성 산용이 아님	다크 그레이
청동으로 채워진	40-60%	최고의 강도와 내마모성	극심한 압력, 무거운 하중, 심한 마모	산이나 바닷물에는 적합하지 않음	회갈색

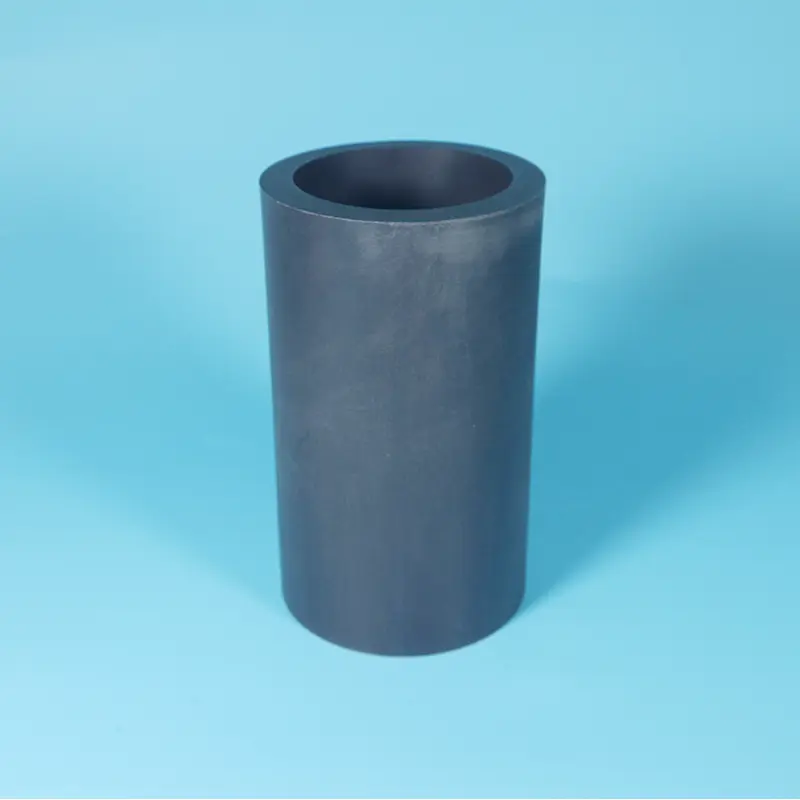

PPL 충전(폴리페닐렌)	—	고온 저항(최대 +330°C)	+260°C 이상의 고온 애플리케이션	—	다크 브라운/블랙

PPL(폴리페닐렌) 변성 PTFE: PPL은 방향족 폴리에스터 기반의 내열성 폴리머로 분해온도 530°C, 장기사용온도 300~315°C입니다. PPL 충전 PTFE 화합물은 표준 PTFE가 부드러워지고 변형되는 온도에서 작동할 수 있습니다.

주요 속성

성능 비교 - 순수 PTFE와 변성 PTFE

재산	순수 PTFE	유리로 채워진	탄소로 채워진	청동으로 채워진	PPL로 채워진
온도 범위	-180°C ~ +200°C	-180°C ~ +220°C	-180°C ~ +220°C	-180°C ~ +230°C	-190°C ~ +260°C
크리프 저항	★★☆☆☆	★★★★☆	★★★★☆	★★★★★	★★★★☆
내마모성	★★☆☆☆	★★★★★	★★★★☆	★★★★★	★★★★☆
열전도율	★★☆☆☆	★★★☆☆	★★★★★	★★★★☆	★★★☆☆
마찰	★★★★★	★★★★☆	★★★★☆	★★★☆☆	★★★★☆
내화학성	pH 0-14	pH 0-14(HF/알칼리용 아님)	pH 0-14(산화제용 아님)	pH 0-14(산/염용 아님)	pH 0-14

일반 재료 데이터

재산	일반적인 값	원천
온도 범위(탄소/유리/청동)	-180°C ~ +200°C(장기)
온도 범위(PPL 충전)	-190°C ~ +260°C
압력 등급	최대 8.0MPa
밀도	2.2~3.5g/cm³(필러에 따라 다름)	—
인장강도	18-40MPa(버진 PTFE보다 높음)
연장	버진 PTFE에 비해 감소	—

제조 공정

프로세스	최고의 대상	직경 범위	주요 특징
압출 로드/튜브	균일한 섹션, 긴 길이	로드: 최대 100mm; 튜브: 다양	일관된 직경, 최대 1000mm+ 길이
성형 로드/튜브	큰 직경, 맞춤형 크기	로드: 최대 600mm+; 튜브: 최대 600mm+	맞춤형 직경, 두꺼운 벽
압축 성형	복잡한 모양, 채워진 화합물	다양한	균일한 필러 분산, 고밀도

제조 참고 사항

변성 PTFE 컴파운드는 필러와 PTFE 수지를 혼합한 후 성형 또는 압출하여 생산됩니다.

압출 로드는 최대 1000mm 이상의 길이로 제공됩니다.

필러 유형에 따라 성형 로드 및 튜브를 최대 직경 600mm+까지 생산할 수 있습니다.

수정된 PTFE 제품은 순수 PTFE에 비해 크게 향상된 기계적 특성을 보여줍니다.

제품 응용

1차 산업

산업	애플리케이션	추천등급
화학 처리	밸브 시트, 펌프 부품, 파이프 라이닝, 마모성 및 부식성 매체	유리 충전 또는 탄소 충전
기계공학	베어링, 부싱, 마모 스트립, 슬라이딩 부품	청동으로 채워지거나 흑연으로 채워지는
고온 서비스	씰, 밸브 구성 요소, +260°C 이상의 응용 분야	PPL이 가득한
전기전자	절연 부품, 커넥터, 고주파 부품	카본 충진(정전기 방지)
석유 및 가스	밸브 시트, 씰, 피스톤 링, 고압, H2S	유리 충전 또는 탄소 충전
반도체	고순도 약품 유통	탄소 충전(전도성)
고속 기계	부싱, 베어링, 방열 필요	탄소 충전 또는 흑연 충전

수정된 PTFE 튜브의 일반적인 응용

더 높은 기계적 강도가 요구되는 부식성 유체 이송 라인

석유 및 가스의 화학물질 주입 라인

유연한 연결을 위한 복잡한 튜브

연마재용 고강도 파이프 라이닝

고온 유체 처리 시스템(PPL 충전)

수정된 PTFE 로드의 일반적인 응용 분야

밸브 시트(볼 밸브, 버터플라이 밸브, 플러그 밸브): 내마모성을 위해 유리 충전

피스톤 링 및 백업 링: 탄소 충전으로 마찰이 적음

베어링 및 부싱: 극한의 압력을 견딜 수 있도록 청동으로 채워져 있습니다. 낮은 마찰을 위해 흑연으로 채워짐

맞춤형 가공 부품: 향상된 기계적 특성을 요구하는 모든 형태

압축기 링 및 가이드 링: 방열을 위한 카본 충진

고온 씰 및 부품: PPL 함유

순수 PTFE 튜브와 수정된 PTFE 튜브 및 로드의 비교

특징	순수 PTFE	변성 PTFE	업그레이드 이유
기계적 강도	낮추다	더 높은	더 높은 압력과 부하를 처리합니다.
크리프 저항	부하가 걸린 상태에서 열악하고 차가운 흐름	대폭 개선	시간이 지나도 치수 안정성 유지
내마모성	낮은	향상된 기능, 3~5배 더 긴 수명	연마 조건에서 더 긴 서비스 수명
온도 성능	최대 +200°C	최대 +260°C(PPL 충전)	확장된 고온 서비스
열전도율	낮은	개선(카본/그래파이트)	더 나은 열 방출
내화학성	pH 0-14	pH 0-14(필러에 따라 다름)	필러에 따른 일부 화학적 제한 사항
마찰	최저	약간 높음(필러에 따라 다름)	여전히 자체 윤활
비용	$	$$-$$$	더 높은 성능은 더 높은 비용을 정당화합니다.

빠른 선택 가이드

귀하의 신청서가 다음과 같은 경우...	선택하다...	왜
고온(+260°C ~ +330°C)	PPL로 채워진	확장된 온도 성능
연마재, 높은 마모	유리로 채워진	연마재 수명이 3~5배 길어짐
고속, 방열	탄소로 채워진	열전도율 + 낮은 마찰
극심한 압력, 무거운 하중	청동으로 채워진	최고의 강도와 내마모성
끈끈한 미디어, 낮은 토크	MoS2 충전	향상된 윤활성
일반적인 까다로운 서비스	유리 또는 탄소 충전	광범위한 성능 개선
고순도, FDA 적용	순수 PTFE	내화학성을 제한하는 필러 없음

기술 사양

수정된 PTFE 튜브 속성

매개변수	값	원천
온도 범위(탄소/유리/청동)	-180°C ~ +200°C(장기)
온도 범위(PPL 충전)	-190°C ~ +260°C
압력 등급	최대 8.0MPa
사용 가능한 직경	1mm ~ 600mm+	—
표준 길이	1000mm(압출), 100-600mm(성형)	—
벽 두께	0.1mm ~ 50mm(직경에 따라 다름)	—
재료	PTFE + 충진재(유리/탄소/흑연/청동/MoS2/PPL)	—
색상	필러에 따라 다름(검은색, 회색, 황백색, 회갈색)	—

수정된 PTFE 로드 속성

매개변수	값	원천
온도 범위(탄소/유리/청동)	-180°C ~ +200°C(장기)
온도 범위(PPL 충전)	-190°C ~ +260°C
사용 가능한 직경	1mm ~ 600mm+	—
표준 길이	1000mm+(압출), 100-600mm(성형)	—
직경 공차	±0.05mm(정밀도); ±0.3mm~±1.0mm(표준)	—
재료	PTFE + 충진재(유리/탄소/흑연/청동/MoS2/PPL)	—
색상	필러에 따라 다름	—
