선택타이프노이는 신뢰할 수 있는 변성 PTFE 시트 제조업체 및 공급업체와 협력 관계를 맺는 것을 의미합니다. 자체 공장과 R&D 센터를 통해 내한류 저항성이 우수하고 열전도율과 내마모성이 향상된 소재를 생산하고 있습니다. 이 시트는 화학, 반도체, 전기 장비 및 기계와 같은 산업에 적합한 다양한 밀봉 부품 및 엔지니어링 부품으로 가공될 수 있습니다.
변성 PTFE 시트(RPTFE, Reinforced PTFE)는 버진 PTFE 수지에 컴파운딩 시 강화충진재(유리섬유, 탄소섬유, 흑연, 황산바륨, 실리카, MoS2, 청동)를 첨가한 후 압축성형 또는 스카이빙하여 시트 형태로 생산됩니다. 필러는 PTFE의 보편적인 내화학성(pH 0-14)을 유지하면서 기계적 강도, 내마모성, 크리프 저항성 및 치수 안정성을 향상시킵니다.
그들이 해결하는 문제: 버진 PTFE는 부드럽고, 지속적인 하중을 받으면 크리프(콜드 플로우)하고, 변형되고, 시간이 지남에 따라 누출됩니다. 고압, 연마성 매체 또는 열 순환 서비스에서는 순수 PTFE가 작동하지 않습니다. 수정된 PTFE는 구조적 강화를 추가하여 내화학성을 유지하는 동시에 순수 PTFE가 제공할 수 없는 기계적 강도를 제공합니다. 잘못된 선택으로 인해 가동 중단 시간, 제품 손실, 유지 관리 비용이 발생합니다.
보상: 초기 비용은 높지만 서비스 수명은 3~5배 더 깁니다. 이로 인해 총 비용이 낮아지고 가동 중지 시간이 줄어들며 교체 횟수도 줄어듭니다.
|

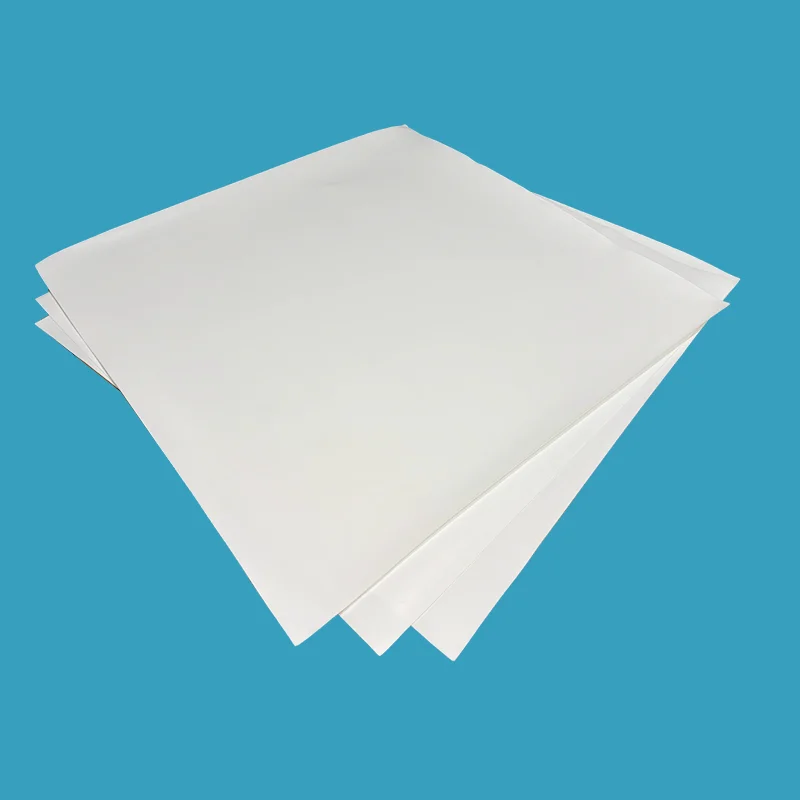

매개변수 |
설명 |
|
필러 |
15-25% 유리 섬유 |
|
온도 |
-180°C ~ +200°C |
|
인장강도 |
≥25MPa |
|
주요 특징 |
최고의 내마모성, 압축 강도 증가, 크리프 감소, 강성 향상 |
|
최고의 대상 |
연마재, 슬러리, 고하중, 밸브 시트, 고압 서비스 |
|
서비스 수명 대 버진 |
연마 서비스에서 3-5배 더 길어짐 |
|
한정 |
불화수소산(HF) 또는 강알칼리와 호환되지 않음 - 유리가 반응함 |
|
색상 |
오프화이트, 라이트 그레이, 라이트 블루 |
|

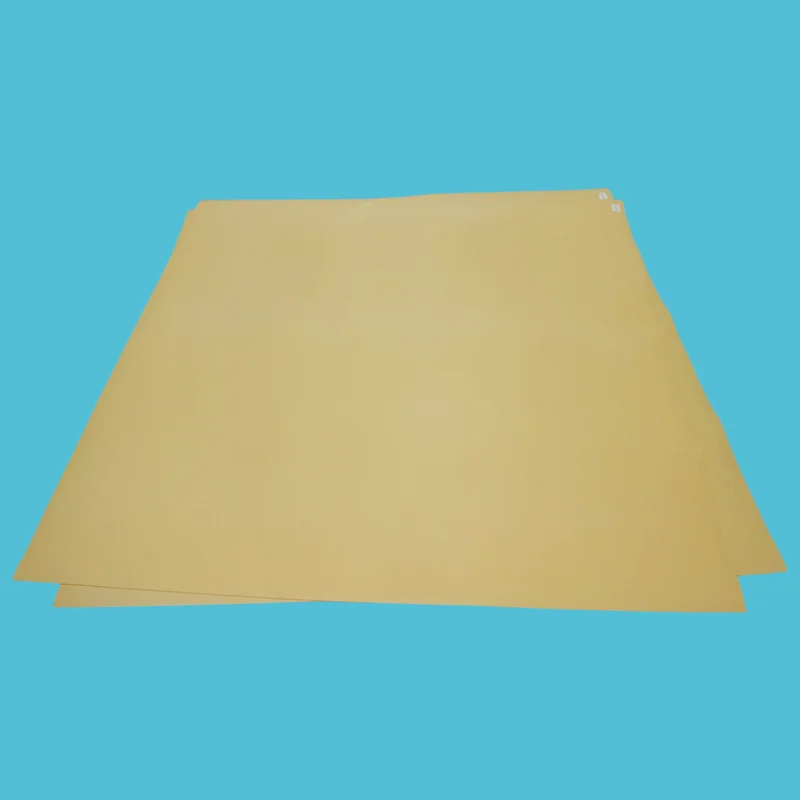

매개변수 |
설명 |
|
필러 |
이산화규소(SiO2) |
|
온도 |
-180°C ~ +200°C |
|
인장강도 |
≥20 MPa |
|
주요 특징 |
탁월한 내크리프성, 탁월한 볼트 토크 유지력, 낮은 가스 투과성, 고밀도(2.1-2.3g/cm3) |
|
최고의 대상 |
강산, 용매, 탄화수소, 염소 서비스, 극저온 서비스, 산소 서비스(BAM 승인) |
|
한정 |
HF 또는 강알칼리와 호환되지 않음 - 실리카는 반응함 |
|
색상 |
새끼 사슴, 주황색, 흰색 |
|
매개변수 |
설명 |
|
필러 |
황산바륨(BaSO₄) |
|
온도 |
-180°C ~ +200°C |
|
밀도 |
2.9-3.0 g/cm³ — 충전 등급 중 최고 |
|
주요 특징 |
최고밀도, 우수한 내크리프성, 높은 기계적 강도, 우수한 내부식성 |
|
최고의 대상 |
강한 부식제, 염소, 독성 화학물질, 불산 처리(최대 48%), 고부하 적용 |
|
한정 |
용융된 알칼리 금속, 불소 가스, 무수 HF 또는 65°C 이상에서 >75%인 황산과 호환되지 않음 |
|
색상 |
화이트, 브라운 |
|

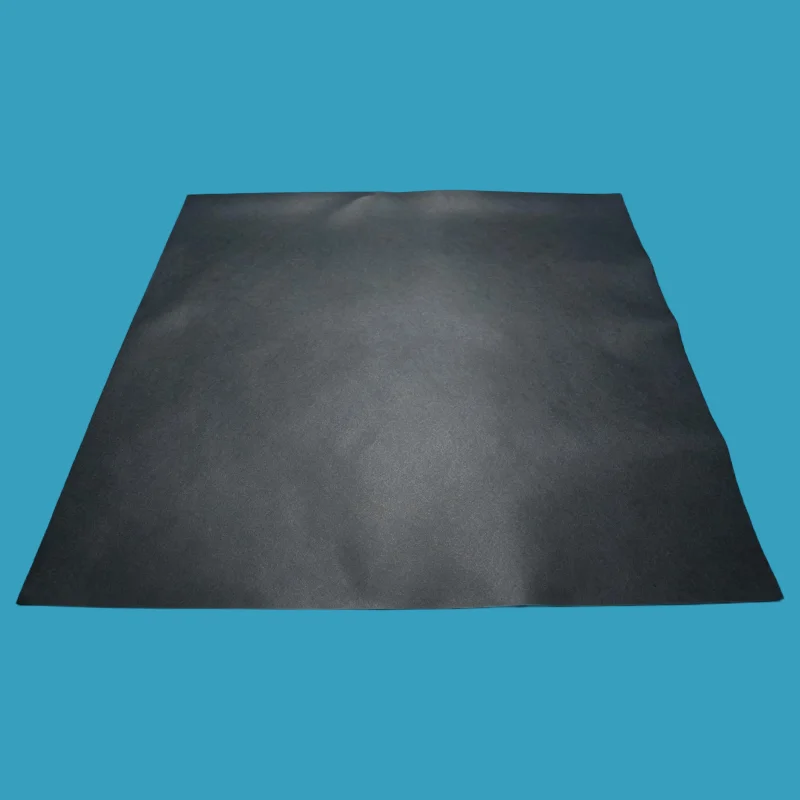

매개변수 |
설명 |
|
필러 |
탄소 분말 또는 흑연 |
|
온도 |
-180°C ~ +200°C |
|
주요 특징 |
우수한 열전도율, 저마찰, 대전방지성, 내크리프성 향상 |
|
최고의 대상 |
고속, 방열, 공회전, 동적 밀봉 |
|
한정 |
고온에서 강한 산화제용이 아님 - 탄소가 산화됨 |
|
색상 |
블랙, 다크 그레이 |
|

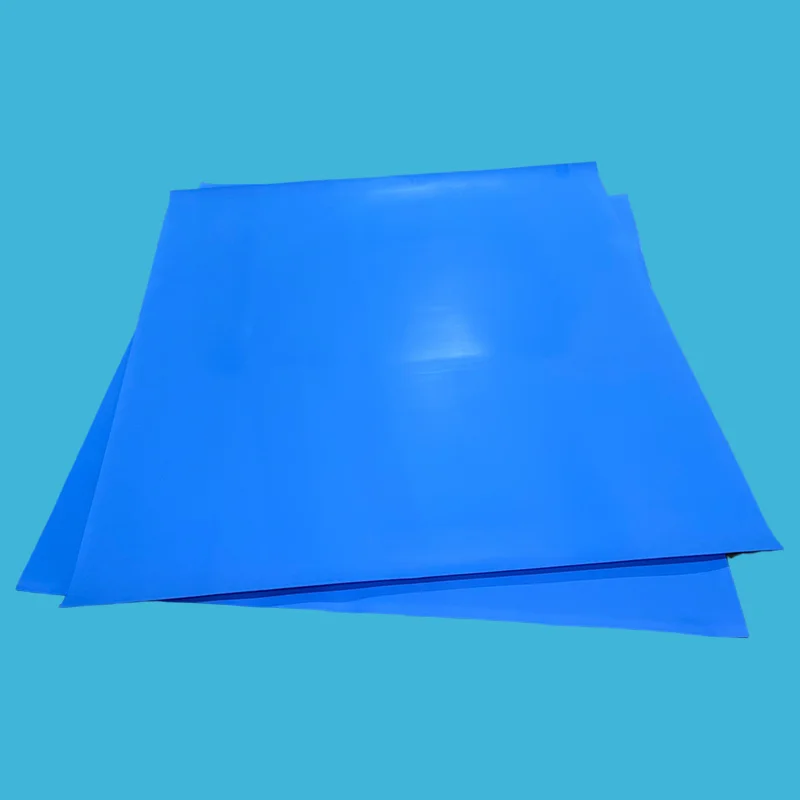

매개변수 |
설명 |
|
필러 |
중공 유리 미소구체 |
|
온도 |
-180°C ~ +200°C |
|
압축성 |
≥50% |
|
회복 |
≥32%(일부 등급에서는 최대 55.8%) |
|
주요 특징 |
저밀도, 우수한 압축성 및 회복성, 정합성, 플랜지 친화적 |
|
최고의 대상 |
유리 라이닝 플랜지, 깨지기 쉬운 플랜지, 낮은 토크 밀봉, 열 순환 |
|
한정 |
낮은 압력 등급(최대 55bar), HF와 호환되지 않음 |
|
색상 |
블루, 화이트 |
|
매개변수 |
설명 |
|
필러 |
이황화몰리브덴(MoS₂) |
|
주요 특징 |
윤활성 강화, 마찰 감소, 내마모성 향상 |
|
최고의 대상 |
끈적끈적한 매체, 낮은 토크 작동, 고부하, 저마찰 애플리케이션 |
|
한정 |
산화성 산용이 아님 |
|
색상 |
다크 그레이 |
|
특징 |
변성 PTFE |
버진 PTFE |
수익에 중요한 이유 |
|
크리프 저항 |
★★★★☆ 크게 개선됨 |
★★☆☆☆ 가난한 |
토크 재조정 감소, 누출 감소, 사용 수명 연장 |
|
내마모성 |
★★★★★ 우수(유리/카본) |
★★☆☆☆ 가난한 |
연마 서비스에서 3-5배 더 긴 수명 |
|
기계적 강도 |
★★★★☆ 개선됨 |
★★☆☆☆ 부드러운 |
변형 없이 더 높은 압력을 처리합니다. |
|
내화학성 |
★★★★☆ 필러에 따라 다름 |
★★★★★ pH 0-14 |
미디어와의 필러 호환성 확인 |
|
비용(초기) |
$$-$$$ |
$ |
초기 비용은 높지만 총 비용은 낮음 |
|
까다로운 서비스에서의 서비스 수명 |
3~5년 |
6~12개월 |
수정된 PTFE 시트 1개 = 순수 PTFE 교체 3-6개 |
|
총 비용(3년) |
낮추다 |
더 높은 |
교체 횟수 감소 = 가동 중단 시간 감소 = 실제 비용 절감 |
|
FDA 준수 |
⚠️ 필러에 따라 다름 |
✅ 예 |
FDA 신청을 위해 필러 없이 버진을 선택하세요 |
|
귀하의 서비스가 다음과 같은 경우: |
선택하다... |
왜 |
ROI |
|
연마재, 슬러리, 고압 |
유리섬유 충전 |
최고의 내마모성과 기계적 강도 |
3~5배 더 긴 수명 |
|
강산, 용매, 염소, 극저온 |
실리카 충전 |
우수한 내크리프성 + 화학적 호환성 |
씰 수명 연장, 토크 재조정 횟수 감소 |
|
강력한 가성, HF 서비스, 고부하 |
황산바륨 충전 |
최고 밀도, 최고의 부식성 및 HF 저항성 |
우수한 내화학성 |
|
고속, 방열, 공회전 |
탄소/흑연 충전 |
열전도율 + 낮은 마찰 |
열 손상 감소, 수명 연장 |
|
유리 라이닝 플랜지, 깨지기 쉬운 플랜지, 낮은 토크 |
유리 미소구체 충전 |
순응성, 플랜지 친화적, 낮은 토크 |
고가의 유리 라이닝 장비를 보호합니다. |
|
끈끈한 매체, 낮은 마찰, 낮은 토크 |
MoS2 충전 |
향상된 윤활성 |
부드러운 작동, 감소된 토크 |
|
화학적 순도 필요, FDA 신청 |
버진 PTFE |
필러 없음 - 최대 화학적 순도 |
깨끗한 서비스를 위한 최저 비용 |
수정된 PTFE는 순수 PTFE에 비해 저온 흐름(크리프)을 크게 줄여 볼트 토크를 더 오래 유지하고 시간이 지남에 따라 누출을 방지합니다. 토크 재조정이 적고 누출이 적으며 서비스 수명이 더 깁니다.
유리 섬유 및 탄소 섬유 필러는 탁월한 내마모성을 제공하며 연마 작업에서 순수 PTFE보다 3~5배 더 오래 지속됩니다. 수정된 PTFE 시트 1개 = 순수 PTFE 교체 3-6개.
변성 PTFE는 더 높은 압축 강도, 인장 강도(≥20-25 MPa) 및 치수 안정성을 제공합니다. 순수 PTFE가 변형되는 고부하 응용 분야에 적합합니다.
탄소 및 흑연 필러는 열 전도성을 향상시키고 마찰열을 분산시키며 동적 응용 분야에서 핫스팟을 줄입니다.
수정된 PTFE는 PTFE의 pH 0-14 내화학성을 유지하지만 필러에는 특정 화학적 한계가 있을 수 있습니다. 항상 미디어의 호환성을 확인하십시오.
식품 및 제약 분야에 대한 FDA 21 CFR 177.1550 요구 사항을 충족하는 수정된 PTFE 등급(황산바륨, 유리 미소구, 탄소/흑연)을 선택하세요.
A: 고압, 마모성 매체, 열 순환 하에서 서비스에 순수 PTFE가 작동하지 않거나 크리프 변형으로 인해 누출이 발생하는 경우 수정된 PTFE로 업그레이드하십시오.
Virgin PTFE는 깨끗한 화학 물질, 매끄러운 플랜지, 저압(<30bar) 및 FDA 응용 분야에 적합합니다. Modified PTFE는 까다로운 서비스에서 3~5배 더 긴 서비스 수명, 더 높은 초기 비용, 더 낮은 총 비용을 제공합니다.
6개월마다 버진 PTFE에 문제가 발생하는 경우 3년 동안 지속되는 수정된 PTFE 시트 하나로 교체 5회 + 가동 중지 시간 5회 + 인건비를 절약할 수 있습니다.
빠른 규칙:
내화학성만 필요 → Virgin PTFE.
내화학성 + 기계적 강도 필요 → Modified PTFE.
에이:유리로 채워진: 연마재, 슬러리, 고압에 적합합니다. 최고의 내마모성과 강도. HF나 강알칼리에는 적합하지 않습니다.
실리카 충전: 강산, 용제, 염소, 극저온에 가장 적합합니다. 크리프 저항성과 볼트 토크 유지력이 뛰어납니다. HF나 강알칼리에는 적합하지 않습니다.
황산바륨 함유: 강한 부식성 물질, HF 서비스(최대 48%), 독성 화학물질에 가장 적합합니다. 밀도가 가장 높으며(2.9-3.0g/cm3), 기계적 강도가 뛰어납니다.
빠른 규칙:
연마재 → 유리.
산/용매 → 실리카.
부식제/HF → 황산바륨.
확실하지 않나요? 매체, 온도, 압력을 보내주시면 Taifno의 기술 그룹이 한 번에 추천해 드립니다.
에이:온도: -180°C ~ +200°C(등급에 따라 다름).
압력: 최대 80-85bar(등급 및 두께에 따라 다름).
화학적인: pH 0-14, 그러나 각 필러에는 특정 제한이 있습니다.
유리로 채워진: HF나 강알칼리에는 적합하지 않습니다.
실리카 충전: HF나 강알칼리에는 적합하지 않습니다.
황산바륨 함유: 용융알칼리금속, 불소가스에는 적합하지 않습니다.
탄소로 채워진: 강산화제에는 적합하지 않습니다.
세 가지 일반적인 실수:
(1) 미디어에 잘못된 필러 사용: 선택하기 전에 화학적 호환성을 확인하십시오.
(2) 과도한 조임: 수정된 PTFE에는 제어된 토크가 필요합니다. 과도한 압축은 재료를 손상시킵니다.
(3) 온도 한계 초과: 필러는 PTFE의 온도 범위를 확장하지 않습니다. PTFE 매트릭스는 성능을 제한합니다.
모든 주문에 대해 완전한 설치 사양과 지침을 제공해드립니다.저희에게 연락주세요기술 지원을 받으려면.
