금속 메쉬 강화 PTFE 가스켓

Taifno는 금속 메쉬 강화 PTFE 가스켓의 신뢰할 수 있는 제조업체입니다. SUS316 금속 메쉬는 구조적 무결성을 향상시켜 파열 실패를 방지하고 유체 시스템에서 미립자 불순물을 필터링하는 동시에 개스킷은 PTFE의 고유한 내화학성, 낮은 마찰 및 넓은 온도 내성을 유지합니다. 이 개스킷은 고압 배관, 열 순환 응용 분야 및 깨끗한 매체를 처리해야 하는 산업에 적합합니다.

문의 보내기

제품 설명

금속 메시 강화 PTFE 개스킷은 최대 6.4MPa(64bar)의 압력 저항으로 표준 PTFE 개스킷에 비해 구조적 강도가 뛰어납니다. 사용 가능한 메쉬 사양 범위는 #40 ~ #200(SUS316 재질)입니다. 전문 제조업체인 Taifno는 식품 및 제약 산업에 적합한 FDA 준수 모델도 제공합니다.

플랜지 치수와 메시 사양을 알려주시면 24시간 이내에 견적을 제공해 드립니다.

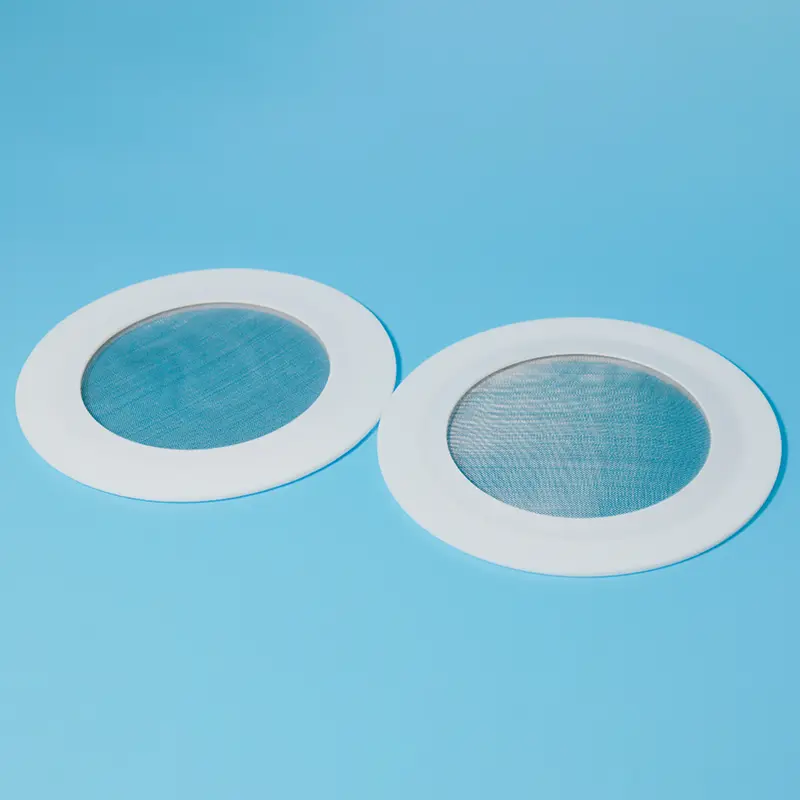

Metal Mesh Reinforced PTFE Gasket

금속 메쉬 강화 PTFE 가스켓이란 무엇입니까?

금속 메쉬 강화 PTFE 개스킷은 개스킷 구조에 통합된 스테인리스강 메쉬(SUS316)와 PTFE 밀봉 요소를 결합한 복합 밀봉 부품입니다. 금속 메쉬는 강화 기능을 제공하고 PTFE는 내화학성과 밀봉 기능을 제공합니다.

두 가지 기본 구성:

강화 개스킷(구조): PTFE 본체에 금속 메시가 내장되어 저온 흐름에 저항하고 크리프 완화를 줄이며 고압에서 파열을 방지합니다.

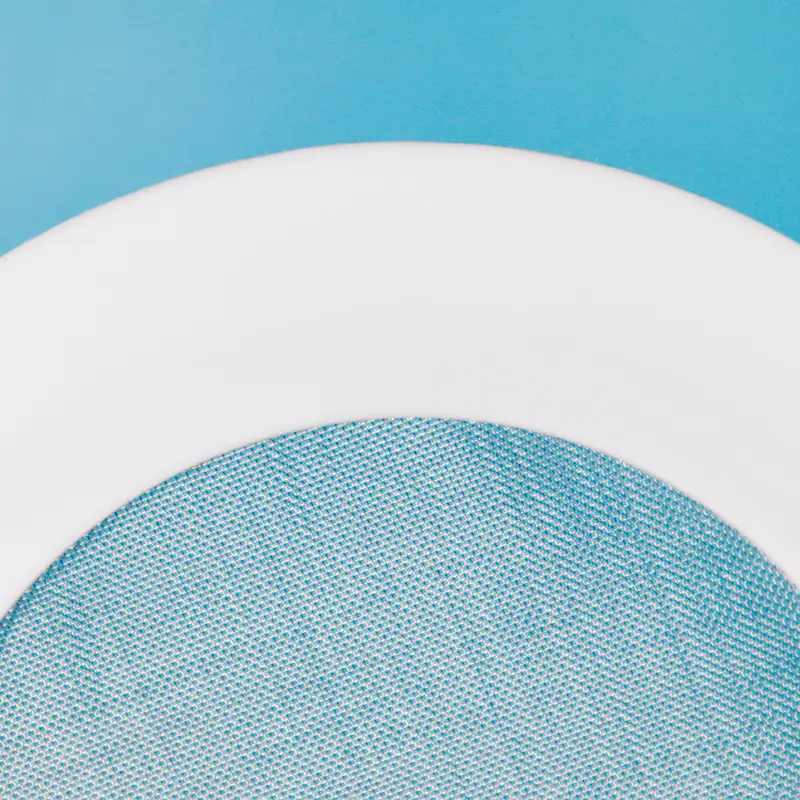

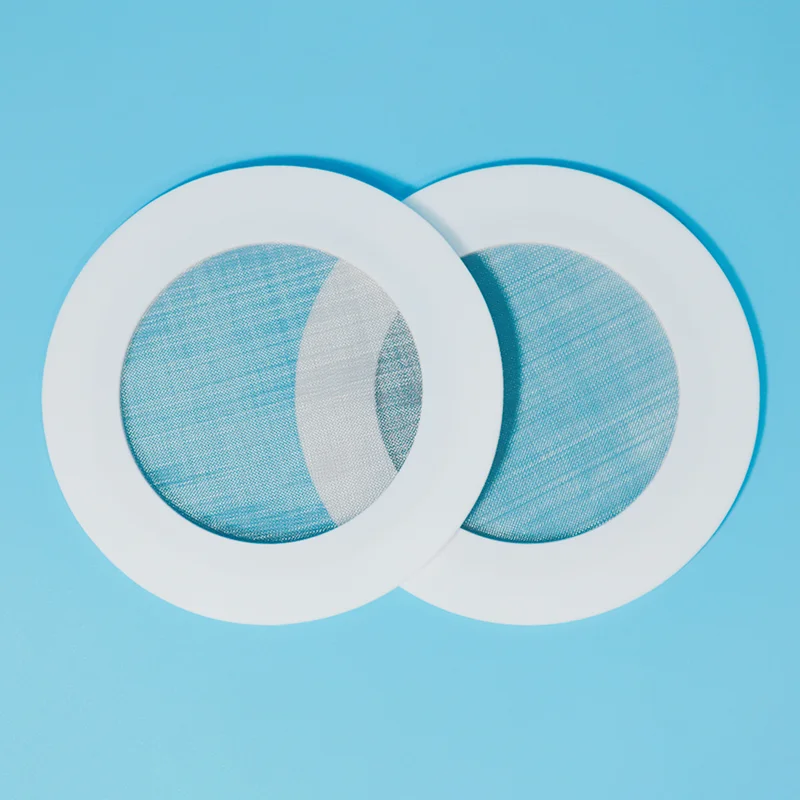

스트레이너 개스킷(필터): 금속 메쉬가 보어를 덮고, PTFE가 플랜지를 밀봉하는 동안 미립자를 잡는 통합 스트레이너 역할을 합니다.

작동 방식:

PTFE 본체: 범용적인 내화학성(pH 0-14) 및 낮은 마찰 밀봉 제공

금속 메시(SUS316): 강화, 파열 방지 및 여과 기능 제공

균질한 결합: 소결 중 금속 주위에 PTFE가 융합됨 - 접착제 없음, 박리 없음

주요 이점:

강화된 디자인:크리프 및 콜드 플로우를 줄이고 볼트 토크를 더 오래 유지합니다.

분출 방지:금속 강화로 고압 하에서 개스킷 압출 방지

통합 여과:별도의 스트레이너 없이 미립자를 잡아냅니다.

낮은 토크 씰링:글라스 라이닝, FRP, 주철 플랜지에 적합

광범위한 화학적 호환성:PTFE는 pH 0-14를 처리하고 SUS316 메시는 대부분의 매체를 처리합니다.

FDA 준수 등급 사용 가능:식품 및 의약품 응용

다양한 메시 옵션:#40에서 #200 메시까지 사용 가능(SUS316)

알아야 할 제한 사항:

필터 메쉬는 정기적인 검사가 필요합니다. 막히면 압력 강하 또는 손상이 발생할 수 있습니다.

지속적인 무거운 필터링에는 적합하지 않음: 무거운 고형물 로딩에는 전용 스트레이너를 사용하십시오.

비교 및 선택 가이드

금속 메쉬 PTFE 개스킷 vs 금속 재킷 vs 표준 PTFE

특징	금속 메쉬 PTFE	금속 재킷 PTFE	표준 PTFE
크리프 저항	★★★★☆ 개선됨	★★★★★ 훌륭한	★★☆☆☆ 가난한
분출 방지	★★★★☆ 좋은	★★★★★ 훌륭한	★☆☆☆☆ 가난한
여과법	✅ 통합 스트레이너 옵션	❌ 없음	❌ 없음
내화학성	★★★★★ pH 0-14	★★★★☆	★★★★★
플랜지 보호	★★★★☆ 낮은 토크	★★★☆☆	★★★☆☆
FDA 준수	✅ 예	✅ 예	✅ 예
비용	$$	$$$	$
최고의 대상	여과 + 밀봉, 크리프 저항, 낮은 토크	극압, 고온	일반화학서비스

빠른 선택 가이드

귀하의 서비스가 다음과 같은 경우:	선택하다...	왜
파이프라인에는 미립자 제거 + 밀봉이 필요합니다.	스트레이너 개스킷	하나의 구성 요소, 두 가지 기능 - 비용 절감, 누출 감소
고압, 열 순환, 파열 위험	강화 개스킷	금속 보강재로 크리프 및 압출 방지
유리 라이닝, FRP 또는 주철 플랜지	스트레이너 또는 강화	저클램프 하중 실링 + 금속 보강
식품, 음료, 의약품	FDA 준수 스트레이너 개스킷	PTFE + SUS316 — FDA 등급 사용 가능
화학 처리, 강산	강화 개스킷	pH 0-14 내화학성 + 구조적 강도

메쉬 크기 선택 가이드

메쉬 크기	입자 크기	최고의 대상
#40	거친(약 420μm)	대형 고체, 슬러리, 광산 응용 분야
#60	중간(약 250μm)	일반산업여과
#100	미세(약 150μm)	화학 처리, 적당한 여과
#150	매우 미세함(약 100μm)	제약, 고순도 애플리케이션
#200	초미세(약 74μm)	정밀화학, 고순도 여과

주요 애플리케이션

산업	애플리케이션	왜 금속 메쉬 PTFE 가스켓인가?
화학 처리	파이프라인 플랜지, 반응기 연결	내크리프성 + 내화학성 + 여과 옵션
석유 및 가스	천연 가스 라인, 미터	통합 여과 + 밀봉 + 분출 방지
음식 및 음료	위생 연결	FDA 규격 PTFE + SUS316 메시
제약	멸균처리, 고순도 용도	미세한 메쉬(#150-#200) + USP 준수
물 및 폐수	주철, FRP 플랜지	낮은 클램프 부하 밀봉 + 여과
유리 라이닝 장비	유리 안감 플랜지	낮은 토크 씰링 + 크리프 저항

Factory Factory Factory Factory

기술 사양

금속 메쉬 강화 PTFE 개스킷 속성

매개변수	값
온도 범위	-180°C ~ +200°C(PTFE 한계)
압력 범위	최대 6.4MPa(64bar)
메쉬 소재	SUS316 스테인레스 스틸
메쉬 옵션	#40, #60, #100, #150, #200
금속 두께	0.20mm 일반
색상	화이트/오프화이트(PTFE)+실버(메쉬)
재료	버진 PTFE + SUS316 스테인레스 스틸 메쉬
FDA 준수	예 - 식품/의약품에 사용 가능
화학적 호환성	pH 0-14(PTFE), SUS316은 대부분의 미디어를 처리합니다.

사용 가능한 크기

크기 범위	두께(mm)	메쉬 옵션
DN25~DN450	2.5 – 4.5	#40 – #200
맞춤형 크기 제공	최대 3000+	사양에 따라
Tri-Clamp 위생용 크기	1.0S – 2.0S	#40 – #200

품질 보증

100% 버진 PTFE 수지 - 배치마다 일관된 품질

SUS316 스테인레스 스틸 메쉬 - 부식 방지, 식품 등급 소재

균질한 접착 - 메쉬 천공을 통해 PTFE가 융합됨 - 박리 없음

FDA 준수 등급 이용 가능 - 식품, 음료 및 제약 분야용

완전한 추적성 - 요청 시 재료 인증서 제공

리드 타임 - 재고가 있는 표준 크기(24~48시간), 사용자 정의 크기 7-15일

Test Test Test Test

사례 연구

중국 북서부의 천연가스 수집소에서는 15MPa 고압 파이프라인이 장기간의 고압, 잦은 압력 변동, 복잡한 매체 조건에서 운영되고 있었습니다. 원래의 나선형 상처 개스킷은 부식성 매체에 대한 지속적인 노출과 반복적인 압력 주기로 인해 부식 및 밀봉 성능 저하가 점차 발생하여 잠재적인 누출 위험이 발생하고 파이프라인 시스템의 안전한 작동에 영향을 미칩니다.

이러한 문제를 해결하기 위해 316L 스테인레스 스틸 메쉬 인서트로 강화된 PTFE 개스킷이 교체 솔루션으로 설치되었습니다. PTFE 밀봉층은 탁월한 내화학성을 제공하는 반면, 316L 스테인리스강 메쉬 보강재는 기계적 강도, 내압성 및 장기 밀봉 안정성을 향상시킵니다.

교체 후 파이프라인은 변동하는 압력 조건에서 2년 이상 지속적으로 작동되어 서비스 기간 내내 누출이 전혀 없는 안정적인 밀봉 성능을 유지했습니다.
