고르지 않은 플랜지, 깨지기 쉬운 밀봉 표면, 극한의 온도 또는 공격적인 화학 물질과 관련된 응용 분야의 경우 확장 PTFE 시트는 단일 재료에 적응성, 내구성 및 내화학성을 결합한 다목적 밀봉 솔루션을 제공합니다.
견고한 PTFE 소재와 달리 확장된 구조는 뛰어난 유연성과 압축성을 제공하여 시트가 거칠고, 긁히고, 움푹 들어가고, 고르지 않은 플랜지 표면에 적응할 수 있도록 합니다.
ePTFE 제품 제조업체 및 공급업체를 찾고 있다면 Taifno가 좋은 선택입니다. 문의 사항에 대해 24시간 이내에 답변해 드리겠습니다.

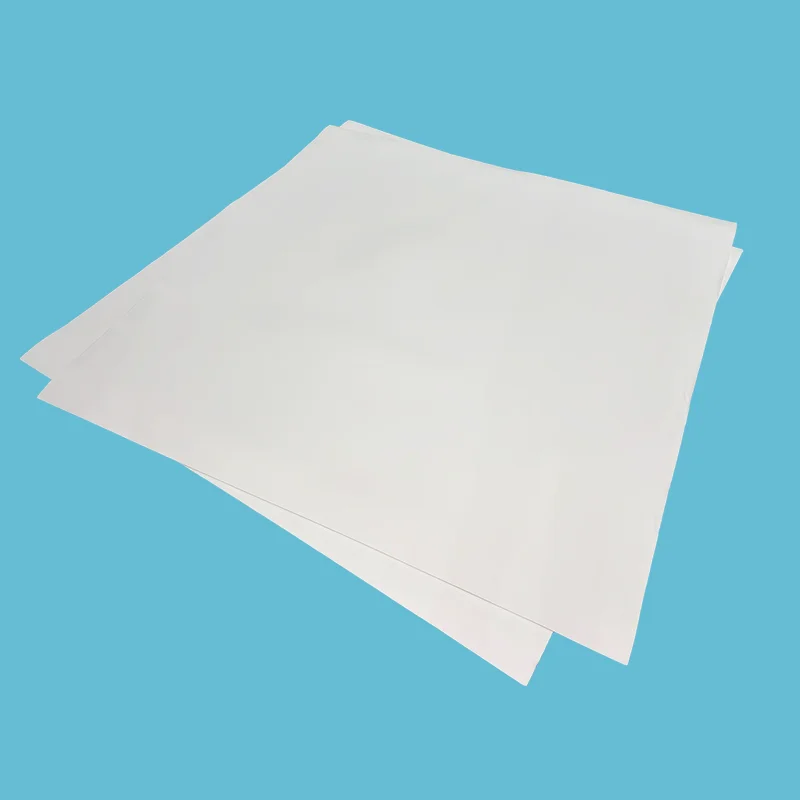

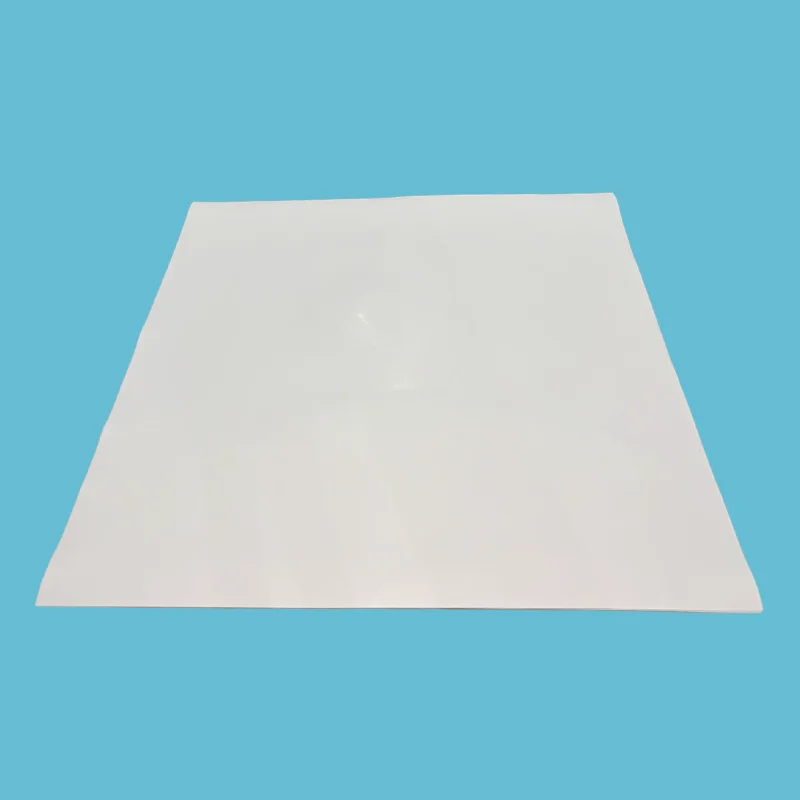

확장형 PTFE 시트는 조밀한 PTFE 구조를 유연한 마이크로 피브릴 네트워크로 변환하는 특수 확장 공정을 통해 100% 순수 PTFE 수지로 제조됩니다. 이 독특한 다방향 섬유 구조는 부드러움과 압축성을 PTFE의 화학적 안정성과 내구성과 결합합니다.
확장된 섬유 네트워크를 통해 재료가 플랜지 표면 결함에 자연스럽게 적응할 수 있습니다. 낮은 볼트 압력 하에서 부드러운 구조가 긁힘, 구덩이 및 고르지 않은 영역을 채워 안정적인 밀봉 장벽을 만듭니다.
압축 후에도 재료는 우수한 회복 성능을 유지하여 압력 변화, 온도 순환 및 장기 사용 조건으로 인한 누출을 방지하는 데 도움이 됩니다.
1. 순수 PTFE 구성:필러나 바인더 없이 100% 순수 PTFE로 제작되어 뛰어난 화학적 호환성을 보장하고 오염 위험을 방지합니다.
2. 우수한 표면 적응성:부드럽고 유연한 구조는 불규칙한 플랜지 표면에 적합하므로 깨지기 쉬운 장비 및 저토크 씰링 응용 분야에 적합합니다.
3. 안정적인 장기 밀봉:확장된 구조는 크리프 및 저온 흐름을 줄여 장시간 작동 시에도 밀봉 성능을 유지하는 데 도움이 됩니다.
4. 쉬운 설치:특히 수직 또는 오버헤드 플랜지 표면에서 설치 중 위치 안정성을 향상시키기 위해 자체 접착식 백킹 옵션을 사용할 수 있습니다.
|
문제 |
ePTFE 시트가 이를 해결하는 방법 |
|
표준 PTFE 크리프 및 누출 |
미세 다공성 구조는 차가운 흐름에 저항하고 시간이 지나도 밀봉을 유지합니다. |
|
거칠고 움푹 패인 플랜지 누출 |
부드러운 소재가 불규칙성을 채워줌 - 높은 토크 없이 씰링 |
|
높은 토크로 인해 유리 라이닝 플랜지가 깨짐 |
낮은 볼트 압력으로 씰 - 깨지기 쉬운 표면을 보호합니다. |
|
기존 개스킷에는 다양한 크기가 필요합니다. |
한 장 - 현장에서 원하는 모양, 크기로 절단 가능 |
|
표준 개스킷 재료가 화학물질에 노출되지 않음 |
100% 순수 PTFE — pH 0-14 범용 저항 |
|
설치에는 숙련된 인력이 필요합니다. |
손쉬운 절단, 손쉬운 설치, 자체 접착 가능 — 간단하고 빠릅니다. |
|
특징 |
ePTFE 시트 |
기존 PTFE 시트 |
중요한 이유 |
|
순응성 |
★★★★★ 흠집과 구덩이를 채 웁니다 |
★☆☆☆☆ 엄격한 |
연삭이나 가공 없이 손상된 플랜지를 밀봉합니다. |
|
크리프 저항 |
✅ 찬 흐름 없음 |
❌ 부하가 걸리면 크리프 |
볼트를 다시 조이는 일이 없습니다. 시간이 지나도 누수 없음 |
|
거친 플랜지의 씰링 |
✅ 훌륭함 |
❌ 나쁨 — 완벽한 플랜지가 필요함 |
표준 PTFE로 누출되는 플랜지에서 작동 |
|
총 비용(3년) |
가장 낮음 - 시트 하나로 다양한 크기 대체 |
보통의 |
재고 감소, 낭비 감소, 가동 중지 시간 감소 |
|
귀하의 신청서가 다음과 같은 경우... |
선택하다... |
|
손상되거나 긁혔거나 뒤틀린 플랜지 |
ePTFE 시트 - 불규칙성을 메우고 토크가 낮음 |
|
유리 라이닝, 세라믹 또는 플라스틱 플랜지 |
ePTFE 시트 - 낮은 볼트 압력, 적합성, 안전성 |
|
대구경 플랜지 또는 이상한 모양 |
ePTFE 시트 - 현장의 어떤 모양에도 맞게 절단 가능 |
|
고온 사이클링(+200°C ~ +315°C) |
ePTFE 시트 - 밀봉 유지, 크리프 없음 |
|
화학, 제약 또는 식품 가공 |
ePTFE 시트 - 순수 PTFE, FDA 준수 |
|
깨끗하고 매끄러운 플랜지, 표준 크기, 저렴한 비용 |
기존 PTFE 시트 |
|
산업 |
애플리케이션 |
주요 요구사항 |
|
화학 처리 |
파이프 플랜지, 반응기 커버, 열교환기 - 산, 용매 |
범용 내화학성, 낮은 토크, 거친 플랜지 |
|
제약 |
멸균 장비, 생물반응기 - FDA 규정 준수 |
순수 PTFE, 비오염성, FDA 21 CFR 177.1550 |
|
음식 및 음료 |
위생 연결, 충진 장비 — FDA 준수 |
순수 ePTFE, 손쉬운 세척, 오염 없음 |
|
펄프 및 제지 |
대구경 플랜지, 소화조 - 열 순환 |
순응성, 온도 순환 |
|
발전 |
증기 시스템, 응축기 플랜지 - 고온 |
넓은 온도 범위, 내크리프성 |
|
유리 라이닝 장비 |
유리 라이닝 원자로, 용기 — 깨지기 쉬운 표면 |
낮은 볼트 압력, 적합성, 유리 손상 없음 |
|
극저온 서비스 |
LNG, 액체산소 - 극저온 |
극저온에서도 깨지지 않음 |
고객: 산과 용제를 취급하는 화학 공장(포춘 500대 화학 회사)
과제: 열 교환기 플랜지의 기존 PTFE 개스킷은 크리프 변형 및 누출로 인해 6개월마다 교체되었습니다. 고온 및 압력 순환으로 인해 저온 흐름, 볼트 토크 손실 및 누출이 발생했습니다. 유지관리 비용: 플랜지당 연간 $5,000.
해결책: 개스킷 모양으로 맞춤 절단된 확장 PTFE 시트로 교체되었습니다. 부드럽고 순응적인 소재로 채워진 플랜지 요철. 낮은 볼트 토크가 필요합니다.
결과: 18개월 동안 누출이 전혀 발생하지 않았습니다. 볼트를 다시 조일 필요가 없습니다. 크리프가 제거되었습니다. 예상 비용 절감: 플랜지당 연간 $7,500.
고객: 여러 개의 유리 라이닝 반응기를 갖춘 제약 제조업체
과제: 강성 PTFE 개스킷을 밀봉하는 데 필요한 높은 토크로 인해 유리 라이닝 반응기 커버에 균열이 발생했습니다. 각 유리 수리 비용은 $8,000이며 생산 중단 시간도 포함됩니다.
해결책: 접착식 뒷면이 있는 확장 PTFE 시트를 설치했습니다. 원자로 맨웨이 플랜지에 맞게 절단합니다. 볼트 압력이 낮아 유리 라이닝에 가해지는 응력이 제거되었습니다.
결과: 유리 손상이 전혀 발생하지 않았습니다. 낮은 토크로 완벽한 밀봉. 설치 시간이 80% 단축되었습니다. 18개월 동안 교체가 없습니다. 유리 수리 비용 $16,000를 절약했습니다.
참고: 실제 사례 결과는 적용 조건에 따라 다릅니다. 응용 분야별 권장 사항은 당사에 문의하십시오.
|
매개변수 |
값 |
|
온도 범위 - 연속 |
-196°C ~ +200°C |
|
온도 범위 - 단기 |
최대 +315°C |
|
압력 - 최대 |
20MPa |
|
pH 범위 |
0-14 — 보편적인 내화학성 |
|
밀도 |
0.7-1.0g/cm³ |
|
압축성 |
45% ± 5%(ASTM F36) |
|
회복 |
≥10%(ASTM F36) |
|
인장강도 |
≥10 MPa |
|
재료 |
100% 버진 PTFE(확장) |
|
FDA 준수 |
예 — FDA 21 CFR 177.1550 충족 |
|
색상 |
화이트/오프화이트 |
|
크기(mm) |
두께 범위(mm) |
|
1500×1500 |
0.5 – 6 |
|
1500×4500 |
0.5 – 6 |
|
1800×5400 |
0.5 – 6 |
|
2000×2000 |
0.5 – 6 |
|
요청 시 맞춤형 크기 제공 가능 |
|
100% 버진 PTFE 수지 - 재분쇄나 재활용 소재가 없습니다. 배치마다 일관된 품질.
완전한 추적성 - 원자재부터 완성된 시트까지 모든 배치를 추적할 수 있습니다. 요청 시 재료 인증서를 제공합니다.
FDA 준수 등급 - 식품 및 의약품 응용 분야에 대한 FDA 21 CFR 177.1550을 충족합니다.
국제 표준에 따라 테스트됨 - ASTM F36(압축성/회복성), ASTM F152(인장 강도), ASTM D792(밀도).
긴 유통기한 - 무제한의 유통기한 — 시간이 지나도 품질이 저하되지 않습니다.
자체 접착 옵션 - 손쉬운 수직 설치를 위해 감압 접착 뒷면이 제공됩니다.
A: ePTFE 시트는 100% 확장 PTFE로 제작된 부드럽고 형상에 적합한 밀봉 시트입니다. 현장에서 크기에 맞게 자르고 플랜지 표면에 누릅니다. 기존 PTFE가 누출되는 낮은 볼트 토크로 거칠거나 움푹 패이거나 뒤틀린 플랜지를 밀봉합니다. 하나의 시트가 많은 가스켓 재료를 대체합니다.
언제 사용하는가: 손상된 플랜지, 유리 라이닝 플랜지, 대구경 플랜지, 낮은 토크 적용, 열 순환 및 화학 서비스.
그것을 사용하지 않을 때: 고압 동적 씰링(움직이는 부품), 정적 씰만 해당됩니다.
A: 비용은 두께, 크기, 수량, 자체 접착식 뒷면이 필요한지 여부에 따라 다릅니다.
비교: ePTFE 시트 1개는 일반적으로 8~10개의 다양한 절단 개스킷 크기를 구입하는 것과 거의 같습니다. 그러나 하나의 시트가 플랜지 크기의 80% 이상을 덮고, 필요한 만큼 잘라낼 수 있으며 낭비도 없고 대기 시간도 없습니다. 1년에 걸쳐 고객은 일반적으로 다양한 크기의 재고를 보유하는 것에 비해 총 개스킷 비용을 40-60% 절감합니다.
리드타임:
재고 있음: 24~48시간 이내에 배송됩니다.
배송: 항공 5-10일, 해상 15-30일.
귀하의 사이즈와 용도를 보내주시면 24시간 이내에 견적을 드립니다.
에이: 온도: -196°C ~ +200°C(단기).
압력: 최대 20MPa.
화학적인: pH 0-14, 범용 저항성(용융 알칼리 금속 및 불소 원소 제외)
세 가지 일반적인 실수:
(1) 잘못된 두께 사용: 표면이 거친 경우 더 두꺼운 시트를 사용하거나 이중 시트를 사용합니다. 매끄러운 플랜지의 경우 표준 두께가 작동합니다.
(2) 지나치게 조임: 토크가 낮은 ePTFE 씰; 지나치게 조이면 시트가 손상되고 누출이 발생할 수 있습니다.
(3) 설치 중에 시트를 지지하지 않음: 자체 접착식 뒷면이 시트를 제자리에 고정합니다. 그렇지 않으면 시트가 이동할 수 있습니다.
자가접착식 팁: 수직 또는 오버헤드 플랜지의 경우 자가접착식 뒷면 시트를 사용하고 뒷면 필름을 떼어낸 후 플랜지 표면을 단단히 누르면 조립 중에 제자리에 유지됩니다.
