B형 PTFE 엔벨로프 개스킷은 PTFE 블록을 정사각형 단면으로 가공하여 슬릿 없이 필러 코어를 완전히 캡슐화합니다. 유형 A보다 밀봉 무결성이 우수합니다. 고체 PTFE보다 비용이 저렴합니다.
귀하의 플랜지 크기와 미디어를 Taifno로 보내십시오. 우리는 전문 제조업체이며 맞춤형 솔루션을 제공할 수 있습니다.

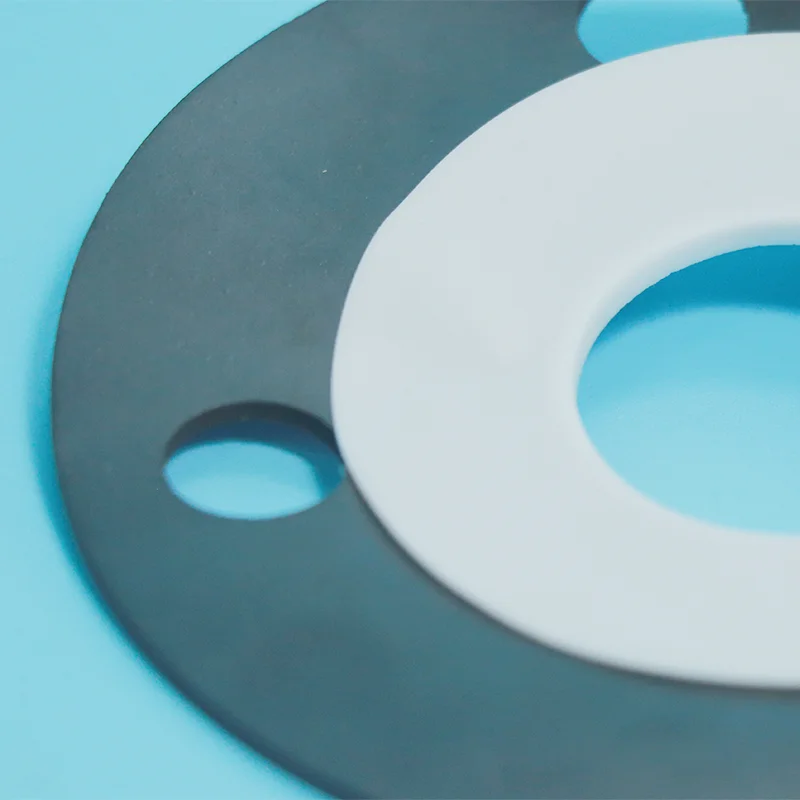

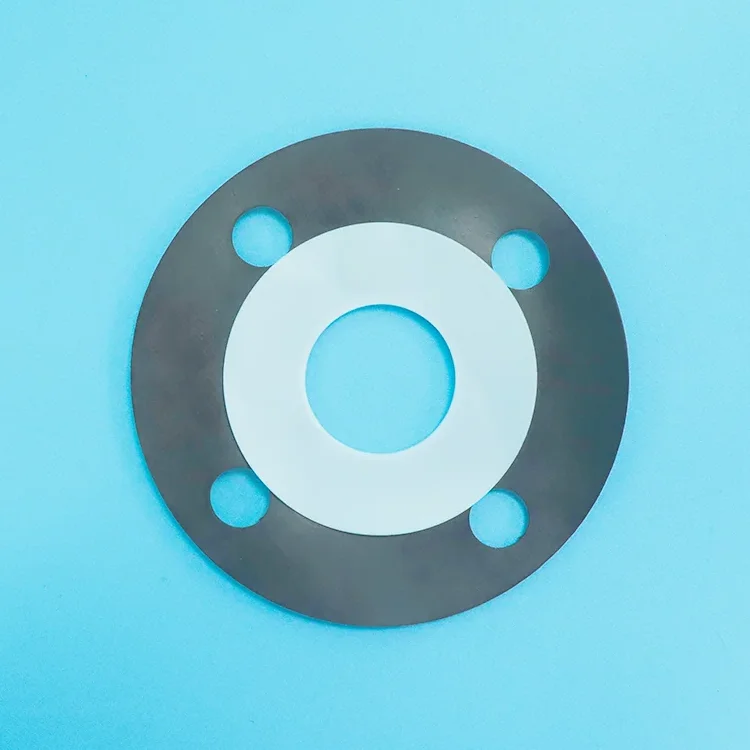

유형 B PTFE 엔벨로프 개스킷은 견고한 PTFE 블록 또는 시트로 가공된 PTFE 외부 재킷으로 구성되며 부드러운 필러 코어를 완전히 캡슐화합니다. 외부 가장자리에 슬릿이 있는 A형과 달리 B형은 정사각형 단면으로 가공되고 슬릿이 없습니다. 필러 코어가 PTFE 봉투 내에 완전히 밀봉되어 있습니다.
PTFE 재킷: PTFE 블록 또는 시트를 정사각형 단면으로 가공하여 노출된 슬릿 없이 필러 코어를 완전히 캡슐화합니다.
필러 코어: 비석면 고무 시트, 압축 섬유 또는 흑연 복합 시트와 같은 비금속 재료
유형 B 구조: 가공된 정사각형 단면의 전체 봉투, 슬릿 없음, 노출된 필러 없음, 더 나은 밀봉 무결성
슬릿 없음: 필러 코어가 PTFE 재킷 내에 완전히 밀봉되어 노출된 약점이 없습니다.
향상된 밀봉 무결성: 기계 가공된 구조로 A형에 비해 우수한 밀봉 성능을 제공합니다.
내부 직경 일치: 플랜지 보어와 일치하도록 내부 직경을 가공할 수 있어 유동 난류를 방지하고 침식을 줄일 수 있습니다.
|
특징 |
A형(슬릿) |
B형(가공) |
C형(골판지) |
고체 PTFE |
|
건설 |
외부 가장자리에서 슬릿 |
가공된 정사각형 단면 |
골판지 금속 인서트 |
일체형 고체 PTFE |
|
슬릿/약점 |
예 |
아니요 |
아니요 |
아니요 |
|
필러 코어 |
부드러운 비금속 |
부드러운 비금속 |
금속(304/316 SS) |
없음 — 고체 PTFE |
|
압력 한계 |
최대 4.0MPa |
최대 5.0MPa |
제일 높은 |
최대 10.0MPa+ |
|
내화학성 |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
비용 |
$ — 가장 경제적 |
$$ |
$$$ |
$$$$ |
|
최고의 대상 |
저압, 일반화학 |
중간 고압, 중요한 서비스 |
고압, 열 순환 |
최대 내화학성, 고순도 |
|
귀하의 신청서가 다음과 같은 경우... |
선택하다... |
왜 |
|
저압 부식성 서비스, 일반 화학물질, 비용에 민감한 |
A형 |
경제적이며 내약품성이 우수함 |
|
중간 고압, 중요한 화학 물질, 더 나은 밀봉 무결성 |
B형 |
슬릿 없음, 완전 캡슐화, 고체 PTFE보다 저렴한 비용 |
|
고압, 열 순환, 파열 위험, 큰 직경 |
C형 |
금속 코어는 스프링백 기능을 제공합니다. |
|
최고의 내화학성, 고순도, 침투 위험 없음 |
고체 PTFE |
필러 코어 없음, 침투 없음, 최대 순도 |
|
산업 |
애플리케이션 |
왜 B형인가? |
|
화학 처리 |
중고압 플랜지, 펌프 연결, 산, 용제, 부식제 |
전체 PTFE 봉투, 필러 노출 없음 |
|
제약 |
멸균 처리 장비 |
전체 PTFE 재킷으로 오염 방지 |
|
음식 및 음료 |
위생 연결 — FDA 준수 |
PTFE는 달라붙지 않으며 FDA 규격을 준수합니다. |
|
석유 및 가스 |
중압 부식성 라인 |
내식성 + 향상된 밀봉 신뢰성 |
|
매개변수 |
값 |
|
온도 범위 |
최대 +200°C |
|
압력 한계 |
최대 5.0MPa(50bar) |
|
pH 범위 |
0-14 — 보편적인 내화학성 |
|
PTFE 재킷 구조 |
가공된 정사각형 단면 |
|
개스킷 계수(m) |
2.5 |
|
최소 착좌 응력(y) |
20MPa |
|
크기 범위 |
최대 DN500(권장) |
|
재료 |
PTFE 재킷 + 비금속 필러 코어 |
|
충전재 |
최고의 대상 |
온도 제한 |
|
비석면 고무시트 |
일반화학서비스 |
최대 +200°C |
|
압축섬유 |
더 높은 온도, 더 나은 회복 |
최대 +250°C |
|
흑연 복합 시트 |
고온, 열 순환 |
최대 +300°C |
|
FDA 승인 필러 |
식품 및 의약품 응용 |
최대 +200°C |
상하이의 대규모 석유화학 공장에서 에틸렌 크래커 가스 압축기(클래스 300)의 배출 파이프라인 밸브는 부식성 매체에 노출되고 온도가 상승하며 압력 변동이 잦고 시작-정지 주기가 잦은 H2S 함유 서비스 조건에서 작동했습니다. 원래의 나선형 상처 개스킷은 권선 재료와 필러 구성 요소의 부식으로 인해 장기간 작동하는 동안 밀봉 성능이 점차 저하되어 잠재적인 누출 위험이 발생하고 유지 관리 요구 사항이 증가했습니다.
이러한 문제를 해결하기 위해 공장에서는 기존 개스킷을 Type B PTFE 캡슐형 개스킷으로 교체했습니다. 완전 PTFE 재킷의 유연한 필러 코어를 특징으로 하는 이 설계는 H2S, 산, 알칼리 및 기타 공격적인 화학 물질에 대한 탁월한 저항성을 제공하는 동시에 공정 매체와 내부 필러 재료 사이의 직접적인 접촉을 방지합니다. 또한 압축성 코어는 향상된 회복 성능을 제공하므로 개스킷이 작동 중 플랜지 불규칙성과 압력 변동을 보상할 수 있습니다.
설치 후 Type B PTFE 캡슐형 개스킷은 에틸렌 크래커 가스 압축기 출구 밸브 적용 분야에서 안정적인 밀봉 성능을 달성했습니다. 4년의 처리 주기 동안 시스템은 누출을 제로로 유지하여 까다로운 석유화학 밀봉 응용 분야에서 PTFE 캡슐형 개스킷 기술의 장기적인 신뢰성을 입증하는 동시에 유지 관리 빈도를 줄이고 작동 안전성을 향상시켰습니다.
A: 유형 B PTFE 엔벨로프 개스킷은 단면이 정사각형인 가공된 PTFE 재킷으로, 슬릿 없이 부드러운 필러 코어를 완전히 캡슐화합니다. 전체 엔벨로프는 유형 A(슬릿 유형)에 비해 우수한 밀봉 무결성을 제공하며 노출된 필러 코어가 없고 잠재적인 약점이 없습니다. 내경을 플랜지 보어와 일치하도록 가공할 수 있어 유동 난류를 방지할 수 있습니다.
다음과 같은 경우에는 B형을 사용하세요.: 중~고압 부식성 서비스(최대 5.0 MPa)에는 Type A보다 더 나은 밀봉 신뢰성이 필요하지만 고체 PTFE에 비용을 지불하고 싶지 않습니다.
B형을 사용하지 말아야 할 경우: A형이면 충분하며 압력이 낮고 비용에 민감한 애플리케이션입니다. 고압 또는 대구경 서비스의 경우 유형 C를 고려하십시오. 최고의 화학적 순도와 침투 위험이 없는 경우 고체 PTFE를 고려하십시오.
A: 유형 B(봉투)는 고체 PTFE보다 저렴한 비용으로 필러 코어의 압축성과 PTFE 재킷의 내화학성을 제공합니다.
그러나 시간이 지남에 따라 매체가 PTFE 재킷을 통해 침투하면 필러 코어가 공격받을 수 있습니다. 견고한 PTFE 개스킷은 최대의 내화학성과 순도를 제공하며 필러 코어가 없고 침투 위험이 없습니다.
그러나 비용이 훨씬 더 많이 들고 탄력성이 떨어집니다(스프링백을 제공하는 필러 코어가 없음).
빠른 규칙:
중간 압력, 비용에 민감한 부식성 서비스 → 유형 B.
고압, 초순수, 중요한 서비스, 침투 위험 없음 → 고체 PTFE.
에이: 온도: 최대 +200°C.
압력: 최대 5.0MPa(50bar).
화학적인: pH 0-14 범용 저항, 고온에서 용융된 알칼리 금속 또는 불소 원소와 호환되지 않습니다. PTFE는 시간이 지나면서 일부 화학물질(질산, 염소, 산화에틸렌)이 침투할 수 있습니다.
일반적인 실수:
(1) 매체가 PTFE에 침투하는 응용 분야에서 유형 B 사용: 일부 화학 물질은 시간이 지남에 따라 PTFE를 통해 침투하여 필러 코어를 공격할 수 있으며, 정기적으로 개스킷을 교체하거나 고체 PTFE 개스킷을 사용합니다.
(2) 과도한 조임: 과도한 압축으로 PTFE 재킷이 손상될 수 있으므로 제어된 토크를 사용하십시오.
(3) 잘못된 크기 선택: 최대 DN500 크기에는 A 및 B 유형이 권장되고, 더 큰 직경에는 유형 C가 선호됩니다.
