채워진 수정된 PTFE 밸브 시트

경쟁력 있는 가격으로 맞춤 설계된 충진형 PTFE 밸브 시트 솔루션을 찾고 계십니까? Taifno는 신뢰할 수 있는 제조업체이자 이상적인 장기 파트너입니다. 이 제품은 밸브 본체와 볼, 버터플라이 디스크 또는 플러그 사이의 경계면에 설치된 정밀 성형 밀봉 부품입니다. 이는 향상된 내마모성, 감소된 크리프 변형 및 향상된 침투 저항성을 제공합니다.

문의 보내기

제품 설명

Filled Modified PTFE 밸브 시트는 유리 섬유, 탄소 섬유 또는 고급 변성 수지를 통합하여 정밀하게 제조되어 내화학성을 손상시키지 않으면서 기계적 강도와 치수 안정성을 향상시킵니다.

Taifno는 자체 R&D 및 생산 능력을 갖춘 전문 제조업체입니다. 당사의 제품은 CE 및 FDA 표준을 포함한 여러 국제 인증을 준수하며 유리 섬유 충전, 탄소 섬유 충전, 이황화 몰리브덴(MoS2) 충전 및 TFM™ 수정 등급과 같은 다양한 수정 사양으로 제공됩니다.

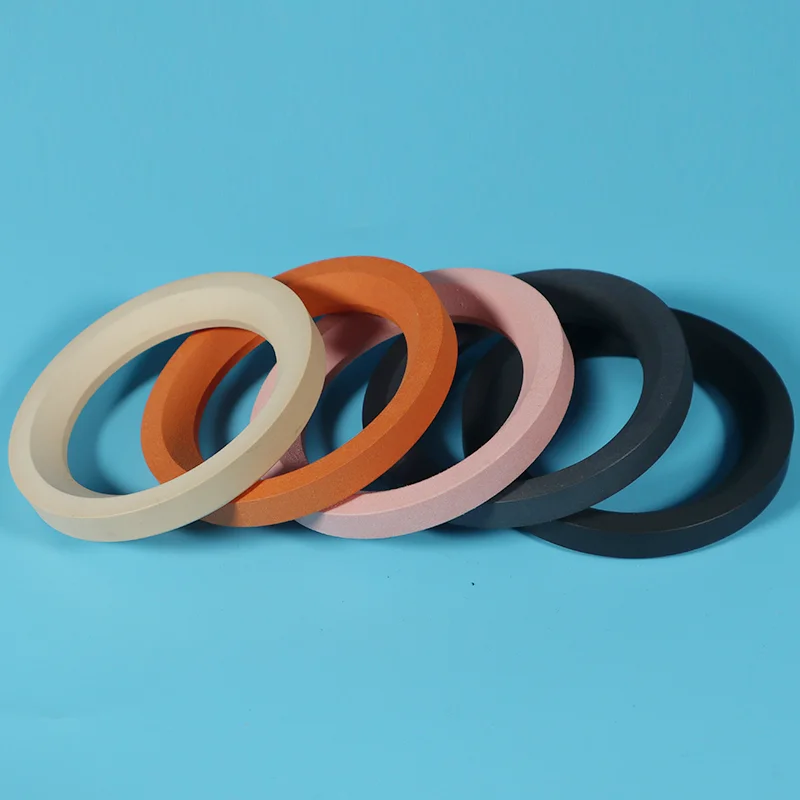

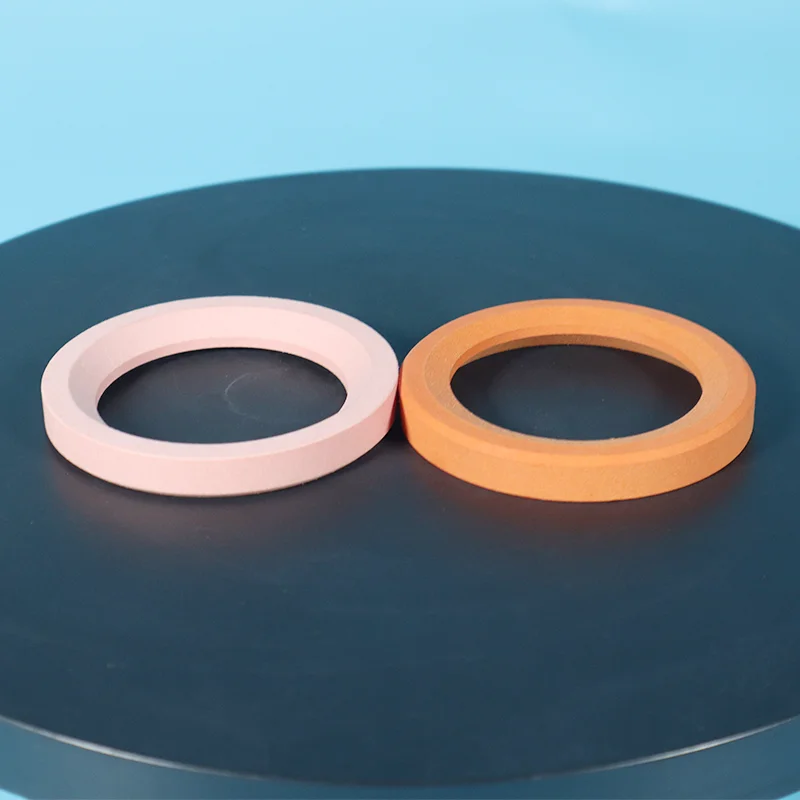

Filled Modified PTFE Valve Seat

채워진 수정된 PTFE 밸브 시트를 선택하는 이유는 무엇입니까?

버진 PTFE 문제

버진 PTFE 제한	왜 그런 일이 일어나는가	수정된 PTFE가 문제를 해결하는 방법
하중을 받으면 변형됨	PTFE는 부드럽습니다. 지속적인 압력 하에서 저온 흐름(크리프)이 발생합니다.	필러는 강성과 크리프 저항을 증가시켜 모양을 더 오래 유지합니다.
빨리 닳는다	부드러운 소재 - 연마재가 밀봉 표면을 절단합니다.	더 단단한 필러(유리, 탄소)로 내마모성 향상
씰을 통한 침투	버진 PTFE에는 미세 공극이 있어 시간이 지남에 따라 화학 물질이 스며듭니다.	변형된 수지(TFM™과 같은)는 더 조밀한 구조를 갖고 있어 침투율이 더 낮습니다.
붓기와 수축	열팽창 - 온도 순환 시 불완전한 밀봉	향상된 치수 안정성 - 온도 변화에 따른 밀봉 유지
제한된 압력 기능	연질 - 고압(<70bar)에서 압출됩니다.	최대 414bar 처리 - 고압 서비스에 적합

세 가지 핵심 장점

1. 향상된 크리프 저항

표준 PTFE는 지속적인 하중 하에서 영구적으로 변형되어 누출이 발생하고 자주 교체됩니다. TFM™ 변형 수지 및 유리/탄소 충전 등급을 포함한 변형 PTFE 화합물은 하중이 가해졌을 때 변형을 방지하고 장기간 사용 시 밀봉력을 유지합니다. 그 결과 토크를 더 오래 유지하고 더 단단히 밀봉되는 밸브 시트가 탄생했습니다.

2. 우수한 내마모성

연마성 매체, 슬러리, 모래 또는 결정성 유체의 밸브 시트는 빠르게 마모됩니다. 유리 충전 PTFE는 향상된 압축 강도와 강성을 제공하는 반면, 탄소 충전 등급은 낮은 마찰과 열 방출을 제공합니다. 내마모성 개선으로 순수 PTFE보다 서비스 수명을 3~5배 연장할 수 있습니다.

3. 낮은 투과율

중요한 화학 서비스에서 매체는 순수 PTFE를 통해 천천히 침투하여 밸브 본체를 공격하거나 대기로 빠져나갈 수 있습니다. TFM™ PTFE와 같은 변성 PTFE 수지는 밀도가 더 높은 폴리머 구조를 갖고 있어 침투를 크게 줄이고 씰 무결성을 향상시킵니다.

비교: 수정된 PTFE와 버진 PTFE

비용 및 성능 비교

재료	최고의 대상	비용(초기)	가혹한 서비스에서의 서비스 수명	총 비용(3년)
버진 PTFE	청정 화학물질, 저압(<70bar), FDA 적용	$ (1x)	6~12개월	$$$$(3-6개 교체)
유리 충전 PTFE	연마재, 고하중, 중간 압력	$$ (1.5x)	3~5년	$$ (교체 1개)
탄소 충전 PTFE	고속, 방열, 저마찰	$$ (1.6x)	3~5년	$$ (교체 1개)
TFM™ 변성 PTFE	침투에 민감한, 열 순환, 고압	$$$ (2.5x)	5년 이상	$(교체 없음)

주요 통찰력: Virgin PTFE는 초기 비용이 더 저렴합니다. 하지만 6~12개월마다 교체하면 부품 + 인건비 + 가동 중지 시간의 누적 비용이 3~5년 동안 지속되는 수정 PTFE 시트 비용을 빠르게 초과합니다.

성능 비교

재산	버진 PTFE	유리로 채워진	탄소로 채워진	TFM™ 수정됨
온도 범위	-180°C ~ +200°C	-180°C ~ +200°C	-180°C ~ +200°C	-180°C ~ +200°C
크리프 저항	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
내마모성	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
내화학성	★★★★★	★★★★☆	★★★★☆	★★★★★
침투 저항	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA 준수	✅ 예	❌ 아니요	❌ 아니요	✅ 예

응용

1차 산업

산업	애플리케이션	추천등급
화학 처리	산, 용제, 부식제를 처리하는 볼 밸브, 제어 밸브	버진 PTFE 또는 TFM™ 수정됨
석유 및 가스	고압 볼 밸브, 유정 장비, 파이프라인	유리 충전 또는 탄소 충전 PTFE
펄프 및 제지	연마성 슬러리 밸브, 소화기 밸브	유리 충전 PTFE
음식 및 음료	위생 밸브, 충진 장비	버진 PTFE(FDA 승인)
제약	멸균 처리, API 제조	버진 PTFE 또는 TFM™ 수정됨(FDA/USP)
반도체	고순도 약품 유통	고순도 버진 PTFE
발전	증기 시스템, 냉각수 밸브	TFM™ 수정 또는 PCTFE
수소 서비스	극저온 액체수소, 고압기체수소	PCTFE(극저온), Virgin PTFE(낮은 다공성)

일반적인 장비

플로팅 및 트러니언 장착형 볼 밸브

버터플라이 밸브

게이트 밸브 및 글로브 밸브

플러그 밸브

제어 밸브 및 스로틀 밸브

실제 응용 프로그램

사례 연구 1: 변성 PTFE를 사용한 사용 수명 4배 연장

과제: 화학 공장에서는 크리프 변형 및 누출로 인해 공격적인 산을 처리하는 제어 밸브의 PTFE 밸브 시트를 8~10개월마다 교체하고 있었습니다. 교체를 위한 가동 중지 시간 비용은 이벤트당 밸브당 $5,000입니다.

해결책: 크리프 저항성과 치수 안정성이 향상된 TFM™ 수정 PTFE 시트로 전환했습니다.

결과: 시트는 3년 이상 지속되었으며, 이는 순수 PTFE보다 4배 더 길었습니다. 밸브당 3개의 교체 이벤트가 제거되었습니다.

총 절감액: 3년간 밸브당 $15,000, 인건비 및 안전 위험 감소.

사례 연구 2: 볼 밸브 침투 문제 해결

과제: 볼 밸브 제조업체의 고객은 변형, 마모 및 침투에 대한 충분한 저항력을 제공하지 않는 PTFE 밸브 시트를 사용하고 있었습니다. 또한 PTFE는 팽창하고 수축하는 경향이 있어 밀봉이 불완전했습니다.

제조업체는 재료 전문가와 협력하여 밸브 시트 재료를 표준 PTFE보다 훨씬 더 큰 변형 저항과 낮은 투과율을 제공하는 TFM™ 수정 PTFE로 변경했습니다.

또한 이 소재는 보다 매끄러운 표면 마감을 제공하여 마찰을 줄이고 볼-시트 밀봉을 개선했습니다.

결과: 새 시트는 더 나은 침투 저항, 향상된 치수 안정성 및 향상된 구조적 무결성을 제공했습니다. 제조업체는 이제 화학 처리, 에탄올, 석유 및 가스, 철도, 제지 및 식품 산업에 적용되는 직경 3/4~54인치 크기의 밸브 시트를 생산합니다.

사례 연구 3: 슬러리 서비스용 유리 충전 PTFE

과제: 광산 작업에서는 연마성 광석 입자를 처리하는 슬러리 밸브의 밸브 시트를 4~6주마다 교체하고 있었습니다. 버진 PTFE 시트가 빠르게 마모되어 빈번한 생산 중단이 발생했습니다.

해결책: 내마모성과 강도가 강화된 유리 충전 PTFE 시트로 업그레이드되었습니다.

결과: 시트는 8개월 동안 지속되었으며 이는 순수 PTFE보다 8배 더 오래 지속되었습니다. 생산 가동 시간이 크게 증가했습니다. 유지보수 간격이 몇 주에서 몇 달로 연장되었습니다.

참고: 실제 사례 결과는 적용 조건에 따라 다릅니다. 응용 분야별 권장 사항은 당사에 문의하십시오.

Factory Factory Factory Factory

기술 사양

매개변수	버진 PTFE	유리로 채워진	탄소로 채워진	TFM™ 수정됨
온도 범위	-180°C ~ +200°C	-180°C ~ +200°C	-180°C ~ +200°C	-180°C ~ +200°C
최대 압력	70바	클래스 800	클래스 800	클래스 800+
내화학성	pH 0-14	우수(HF/알칼리 아님)	우수(산화제 아님)	pH 0-14
FDA 준수	✅ 예	❌ 아니요	❌ 아니요	✅ 예
색상	하얀색	회백색	검은색	하얀색

재료 등급 옵션

등급	최고의 대상	주요 이점	화학적 한계
버진 PTFE	청정 화학물질, FDA 적용, 저압	최저 마찰, 보편적인 내화학성, 최저 비용	하중이 가해지면 변형됨 - 고압/연마재에는 적합하지 않음
15-25% 유리 충전	연마재, 고하중, 슬러리	강도, 강성, 내마모성 증가	불산, 강알칼리용 불가
탄소로 채워진	고속, 공회전, 방열	우수한 열전도율, 낮은 마찰	강한 산화제용이 아님
TFM™ 변성 PTFE	침투에 민감한 중요한 화학 서비스	더 조밀한 구조, 더 나은 응력 회복, 더 낮은 침투	비용이 높으며 전문적인 처리가 필요함
