워터마크 라인이 있는 PTFE 봉투 고무 가스켓

Taifno는 20년 이상의 업계 경험을 보유한 신뢰할 수 있는 공장입니다. 워터마크 라인이 있는 PTFE 봉투 고무 개스킷은 PTFE의 내화학성과 고무 코어의 유연성 및 회복성을 결합합니다. EPDM, NBR, 실리콘 및 FKM 코어와 함께 사용할 수 있으며 화학 처리, 배관 시스템 및 내식성과 유연한 밀봉 성능이 모두 필요한 응용 분야에 적합합니다.

문의 보내기

제품 설명

워터마크 라인이 있는 PTFE 봉투 고무 개스킷은 PTFE로 완전히 캡슐화된 고무 코어로, 밀봉 면에 물 잔물결(톱니 모양) 패턴이 있습니다. PTFE 코팅은 보편적인 내화학성(pH 0-14)을 제공합니다. 물 잔물결 표면이 핵심입니다. 이는 낮은 토크에서 안정적인 밀봉을 제공하여 유리 라이닝 및 플라스틱 플랜지의 플랜지 손상을 방지합니다.

플랜지 크기, 매체 및 온도를 Taifno로 보내면 맞춤형 솔루션과 공장 직접 가격을 제공할 수 있습니다.

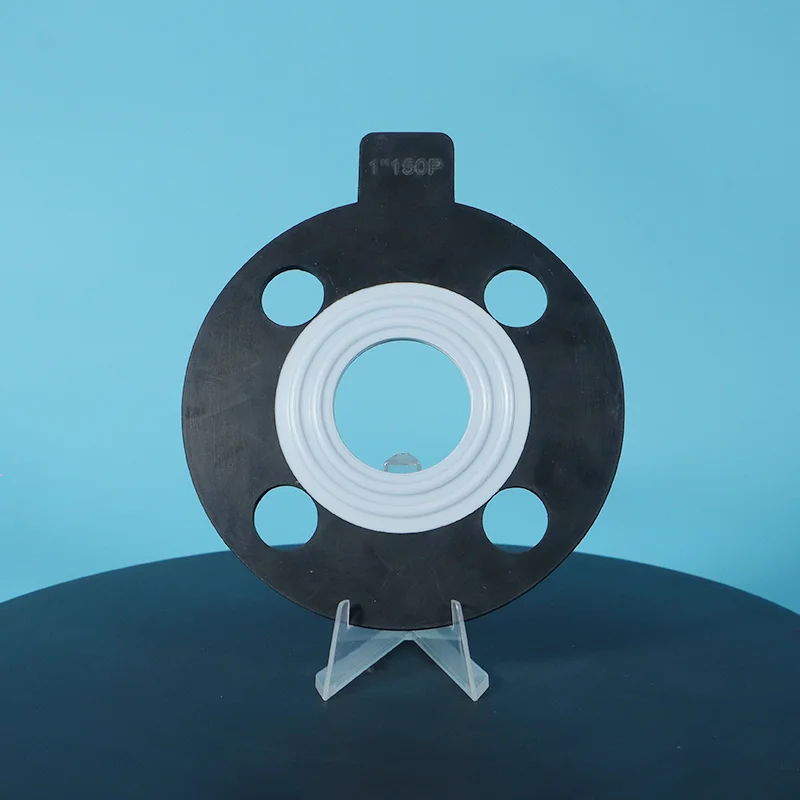

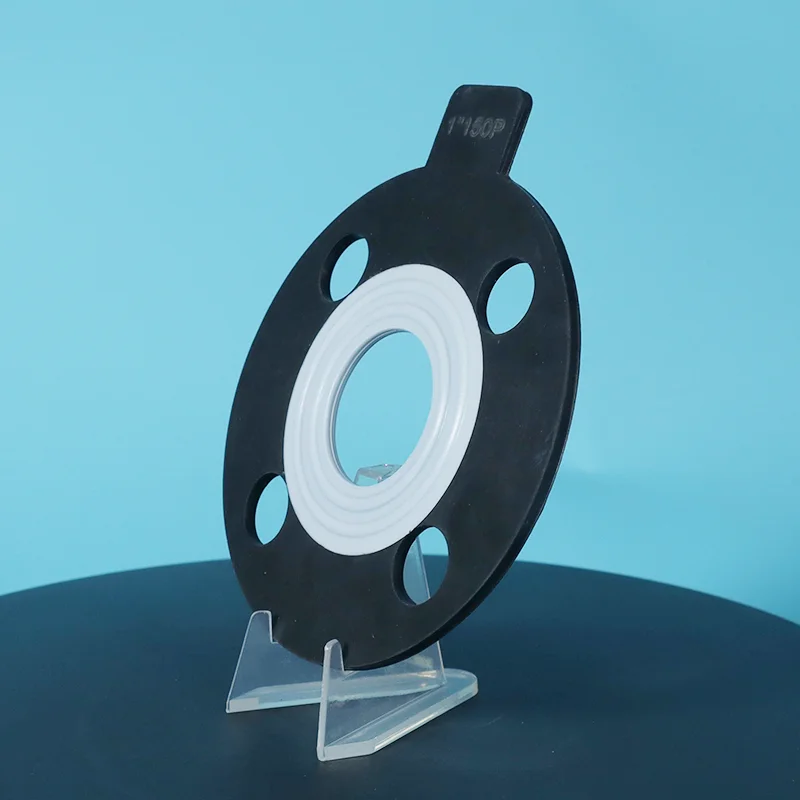

PTFE Envelope Rubber Gasket With Watermark Line

워터마크 라인이 있는 PTFE 봉투 고무 개스킷이란 무엇입니까?

PTFE 고무 코팅 개스킷은 밀봉 표면에 물 잔물결(톱니 모양) 패턴이 있고 PTFE 코팅으로 완전히 캡슐화된 고무 코어로 구성된 복합 밀봉 개스킷입니다. 이 디자인은 고무의 압축성과 PTFE의 내화학성 및 톱니 모양 표면 패턴의 밀봉 그립을 결합합니다.

구조:

고무 코어: 균등하지 않은 플랜지에 압축성, 회복성 및 순응성을 제공합니다.

PTFE 코팅: 범용적인 내화학성(pH 0-14), 들러붙지 않는 표면을 제공하고 매체 오염을 방지합니다.

물 파문 표면: 밀폐면의 톱니 모양 패턴은 낮은 볼트 토크에서도 안정적인 밀봉 그립을 제공하여 미끄러짐을 방지하고 볼트 부하 요구 사항을 줄입니다.

주요 특징:

낮은 토크 씰링: 물 리플 표면은 부드러운 PTFE보다 볼트 부하가 덜하여 플랜지 면을 고정하고 깨지기 쉬운 플랜지를 보호합니다.

플랜지 친화적: 부드러운 고무 코어와 PTFE 코팅으로 유리 안감, 플라스틱 및 FRP 플랜지를 보호합니다.

내화학성: PTFE 코팅은 pH 0-14 저항성을 제공하고 화학적 공격으로부터 고무 코어를 보호합니다.

압축성: 고무 코어가 플랜지 불규칙성을 채우고 볼트 이완을 보상합니다.

비교 및 선택 가이드

PTFE 고무 코팅 vs 확장 PTFE vs 솔리드 PTFE vs 봉투 개스킷

특징	PTFE 고무 코팅	ePTFE(확장형 PTFE)	고체 PTFE	봉투 개스킷
압축성	★★★★★ 훌륭한	★★★★★ 훌륭한	★★☆☆☆ 가난한	★★★☆☆ 보통의
회복	★★★★★ 훌륭한	★★★★☆ 좋은	★★☆☆☆ 가난한	★★★☆☆ 보통의
낮은 토크 씰링	★★★★★ 물 리플 그립	★★★★☆ 순응하는	★★☆☆☆	★★★☆☆
내화학성	★★★★☆ PTFE 코팅	★★★★★ pH 0-14	★★★★★	★★★★☆
온도 범위	-180°C ~ +200°C	-196°C ~ +200°C	-180°C ~ +200°C	최대 +260°C
FDA 준수	✅ 예(EPDM/실리콘)	✅ 예	✅ 예	⚠️ 필러에 따라 다름
최고의 대상	낮은 토크, 유리 라이닝 플랜지, 플라스틱 플랜지	손상된 플랜지, 낮은 토크, 화학 서비스	깨끗한 화학물질, 매끄러운 플랜지	일반화학서비스

빠른 선택 가이드

귀하의 신청서가 다음과 같은 경우...	선택하다...	왜
유리 라이닝 플랜지, 플라스틱 플랜지 - 낮은 토크 + 내화학성 필요	PTFE 고무 코팅	물 잔물결 표면은 낮은 토크 씰을 제공하고 고무 코어는 플랜지를 보호합니다.
손상되거나 뒤틀린 플랜지 - 적합성 + 내화학성 필요	확장된 PTFE	요철에 적합, 순수 PTFE
깨끗한 화학 물질, 부드러운 플랜지, 최대의 화학 순도	고체 PTFE	최대 내화학성, 고무 코어 없음
일반 화학 서비스 + 적당한 압축성	봉투 개스킷	내화학성 + 압축성의 균형이 잘 잡혀 있음

사용 가능한 고무 코어 옵션

고무 소재	온도 제한	최고의 대상	FDA 준수
EPDM	-40°C ~ +120°C	물, 증기, 약한 화학물질	✅ 예
NBR(니트릴)	-30°C ~ +100°C	오일, 연료, 유압유	❌ 아니요
실리콘	-60°C ~ +200°C	고온, 식품 접촉	✅ 예
FKM (바이톤)	-20°C ~ +200°C	공격적인 화학물질, 고온, 오일	❌ 아니요

주요 애플리케이션

산업	애플리케이션	이 개스킷이 필요한 이유
유리 라이닝 장비	유리 라이닝 원자로, 용기	낮은 토크, 깨지기 쉬운 표면에도 부드러움
플라스틱 및 FRP 플랜지	플라스틱 배관, FRP 장비	낮은 토크로 플랜지 손상 방지
화학 처리	고르지 못한 플랜지, 펌프 연결	고무 코어는 불규칙성을 준수합니다.
음식 및 음료	위생 연결 — FDA 준수	FDA 준수 재료 사용 가능
수처리	수도관, 약한 화학물질 서비스	EPDM 코어 + PTFE 코팅

Factory Factory Factory Factory

기술 사양

PTFE 고무 코팅 개스킷 속성

매개변수	값
온도 범위	-180°C ~ +200°C(고무 코어에 따라 다름)
pH 범위	0-14, PTFE 코팅은 보편적인 저항을 제공합니다.
고무 코어 옵션	EPDM, NBR, 실리콘, FKM
PTFE 코팅 두께	0.5~1.0mm(일반)
표면 패턴	물 잔물결 / 톱니 모양의 표면
FDA 준수	예(EPDM, 실리콘 등급)
크기 범위	표준 플랜지 크기 및 맞춤형 치수

품질 보증

100% 버진 PTFE 수지 - 배치마다 일관된 품질

프리미엄 고무 코어 - 완벽한 추적성을 갖춘 고품질 엘라스토머

완전 캡슐화 - PTFE가 고무 코어를 완전히 덮으며 고무가 노출되지 않음

FDA 준수 등급 이용 가능 - EPDM 및 실리콘 등급은 FDA 요구 사항을 충족합니다.

완전한 추적성 - 요청 시 재료 인증서 제공

맞춤 크기 - 표준 플랜지 크기 및 맞춤 치수로 제공

리드 타임 - 표준 크기 5~10일, 사용자 정의 크기 10-15일

Test Test Test Test

사례 연구

Zhejiang의 한 살충제 제조 공장에서 유리 라이닝 반응기는 매일 -0.09MPa 진공과 0.8MPa 질소 압력 사이를 순환하는 까다로운 화학 처리 조건을 겪었습니다.

반복되는 진공 및 양압 변동으로 인해 원래 개스킷은 회복이 불충분하고 밀봉 응력 완화가 부족하여 연속 생산에 영향을 미치는 밀봉 실패와 누출 문제가 자주 발생했습니다.

내화학성, 압축 회복 및 동적 밀봉 성능에 대한 요구 사항을 충족하기 위해 톱니 모양 밀봉 표면이 있는 고무 코어 PTFE 캡슐형 개스킷이 대체 솔루션으로 설치되었습니다. PTFE 외부 층은 부식성 화학 물질에 대한 탁월한 저항성을 제공하는 반면, 고무 코어는 탁월한 탄성 및 압축 보상을 제공하여 개스킷이 반복적인 진공 및 압력 변화를 수용할 수 있도록 합니다.

원자로는 교체 후 1년 넘게 누출이나 밀봉 불량 없이 안정적으로 작동해 장비 안정성과 작동 신뢰성이 크게 향상됐다.
