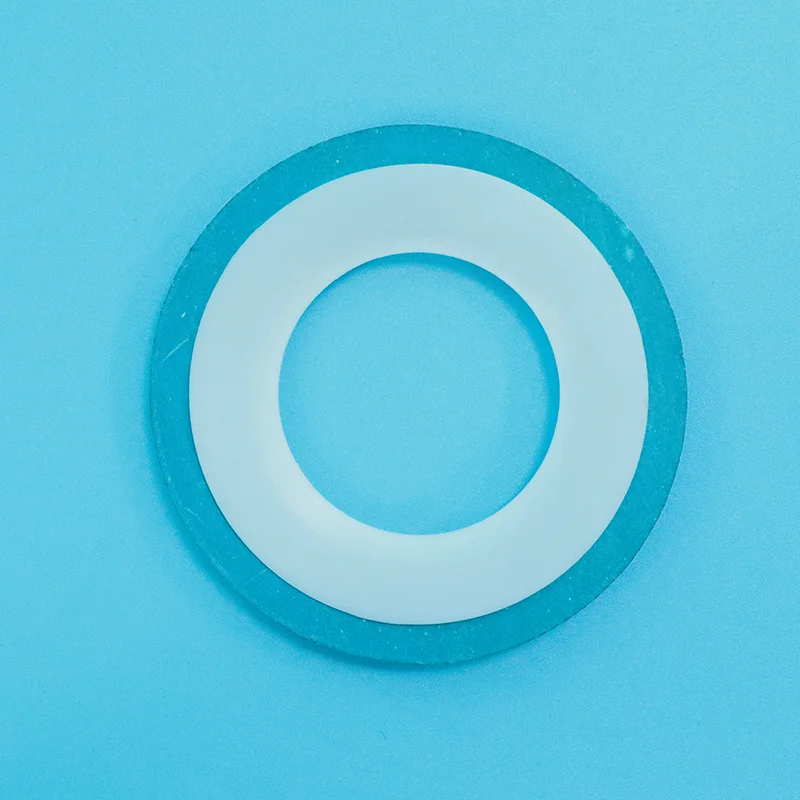

유형 A PTFE 봉투 개스킷

고품질 A형 PTFE 봉투 개스킷을 찾고 있다면 Taifno를 공급업체이자 장기 파트너로 선택할 수 있습니다. 이 제품은 외부 가장자리에서 내부 보어까지 슬릿 컷이 있는 PTFE 재킷으로 감싼 부드러운 필러 코어를 가지고 있습니다. 최대 DN500 크기로 제공됩니다. 개스킷 계수 m=2.5, 최소 장착 응력 y=20 MPa.

유형 A PTFE 봉투 개스킷이란 무엇입니까?

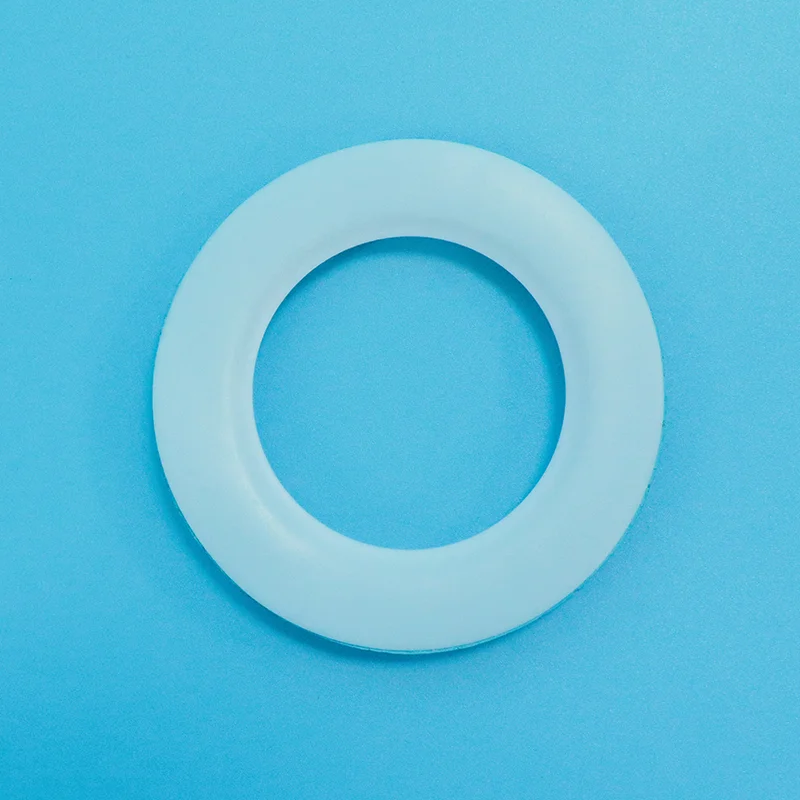

A형 PTFE 엔벨로프 개스킷은 내부에 부드러운 필러 코어가 있는 PTFE 외부 재킷으로 구성됩니다. PTFE 재킷은 외부 가장자리에서 내부 보어 안쪽으로 절단되어 필러 코어를 삽입할 수 있습니다.

구조:

PTFE 재킷: PTFE 시트 또는 튜브(일반적으로 0.8~1.0mm 두께)로 제작되며 외부 가장자리부터 내부 보어까지 약 1.5~2mm까지 잘립니다.

필러 코어: 무석면 고무 시트, 압축 섬유 또는 흑연 복합 시트와 같은 비금속 재료

유형 A 구조: 슬릿 설계로 필러 코어 삽입이 간단해 제조 복잡성과 비용이 감소합니다.

주요 특징:

PTFE 재킷: 범용적인 내화학성(pH 0-14), 들러붙지 않는 표면을 제공하고 화학적 공격으로부터 필러 코어를 보호합니다.

필러 코어: 압축성, 탄력성 및 플랜지 불규칙성을 준수하는 기능을 제공합니다.

경제성: B형이나 C형보다 제조 비용이 낮으며 일반 화학 서비스에 비용 효율적입니다.

비교 및 선택 가이드

유형 A vs 유형 B vs 유형 C vs 고체 PTFE

빠른 선택 가이드

주요 애플리케이션

기술 사양

A형 PTFE 봉투 개스킷 속성

사용 가능한 크기

품질 보증

100% 버진 PTFE 수지 - 배치마다 일관된 품질

완전한 추적성 - 요청 시 재료 인증서 제공

다양한 필러 옵션 - 무석면 고무, 압축 섬유, 흑연 복합재

맞춤 크기 - 표준 플랜지 크기 및 맞춤 치수로 제공

리드 타임 - 재고가 있는 표준 크기(24~48시간), 사용자 정의 크기 5-10일

FAQ

Q: A형 PTFE 엔벨로프 개스킷은 언제 사용해야 합니까?

A: A형 PTFE 엔벨로프 개스킷은 외부 가장자리에서 내부 보어까지 슬릿 컷이 있고 내부에 부드러운 필러 코어가 삽입된 PTFE 재킷으로 구성됩니다. PTFE 재킷은 보편적인 내화학성(pH 0-14)을 제공하는 반면, 필러 코어는 압축성과 탄력성을 제공합니다.

다음과 같은 경우에는 A형을 사용하세요.: 중저압 부식성 서비스(최대 4.0 MPa)에는 내화학성이 필요하며 비용이 고려됩니다.

A형을 사용하지 말아야 할 경우: 밀봉 무결성이 가장 중요한 고압 또는 중요 서비스의 경우 유형 B 또는 C를 고려하세요.

비용 비교: 유형 A는 동일한 크기의 고체 PTFE 개스킷보다 가격이 30~50% 저렴하므로 일반 화학 서비스에 선호됩니다.

Q: A형 vs B형 vs C형, 어느 것을 선택해야 하나요?

A: 유형 A(슬릿)는 가장 경제적이며 저압 일반 화학 서비스에 가장 적합합니다.

유형 B(기계 가공)는 전체 PTFE 외피와 슬릿이 없어 더 나은 밀봉 무결성을 제공하며 중간 고압의 중요한 서비스에 가장 적합합니다.

C형(골판지 금속)은 가장 높은 압력 등급과 파열 저항을 제공하여 고압 및 열 순환에 가장 적합합니다.

빠른 규칙:

4.0MPa까지, 일반화학제품 → Type A.

더 높은 압력, 중요한 서비스 → 유형 B.

고압, 열 순환, 파열 위험 → 유형 C.

크기 참고 사항: 유형 A는 최대 DN500까지 권장됩니다. 더 큰 직경의 경우 유형 C가 선호됩니다.

Q: A형 엔벨로프 개스킷의 한계는 무엇이며 가장 흔히 저지르는 실수는 무엇입니까?

에이: 온도: 최대 +200°C.

압력: 최대 4.0MPa(40bar).

화학적인: pH 0-14 범용 저항, 고온에서 용융된 알칼리 금속 또는 불소 원소와 호환되지 않습니다.

세 가지 일반적인 실수:

(1) 고압 서비스에서 유형 A를 사용하는 경우: 4.0MPa 이상에서는 개스킷이 변형되거나 파손될 수 있습니다. B형이나 C형을 사용하세요.

(2) 과도한 조임: 과도한 압축으로 인해 슬릿의 PTFE 재킷이 손상되어 필러 코어가 화학적 공격에 노출될 수 있습니다.

(3) PTFE를 투과하는 매체와 함께 사용: 일부 화학물질(질산, 염소, 산화에틸렌)은 시간이 지남에 따라 PTFE를 통해 투과하여 필러 코어를 공격할 수 있습니다. 이러한 서비스를 위해서는 개스킷을 정기적으로 교체하거나 견고한 PTFE 개스킷을 사용하십시오.
