고무 또는 흑연 개스킷과 비교하여 순수 PTFE 플랫 개스킷은 부식성 매체, 극한의 온도 및 높은 수준의 위생이 필요한 응용 분야를 다룰 때 탁월한 성능을 제공합니다. PTFE 업계에서 20년의 경험을 보유한 Taifno는 고객의 특정 화학물질, 온도 및 순도 요구 사항에 맞는 밀봉 재료를 제공합니다. 저희에게 연락하게 자유롭게 느끼십시오.

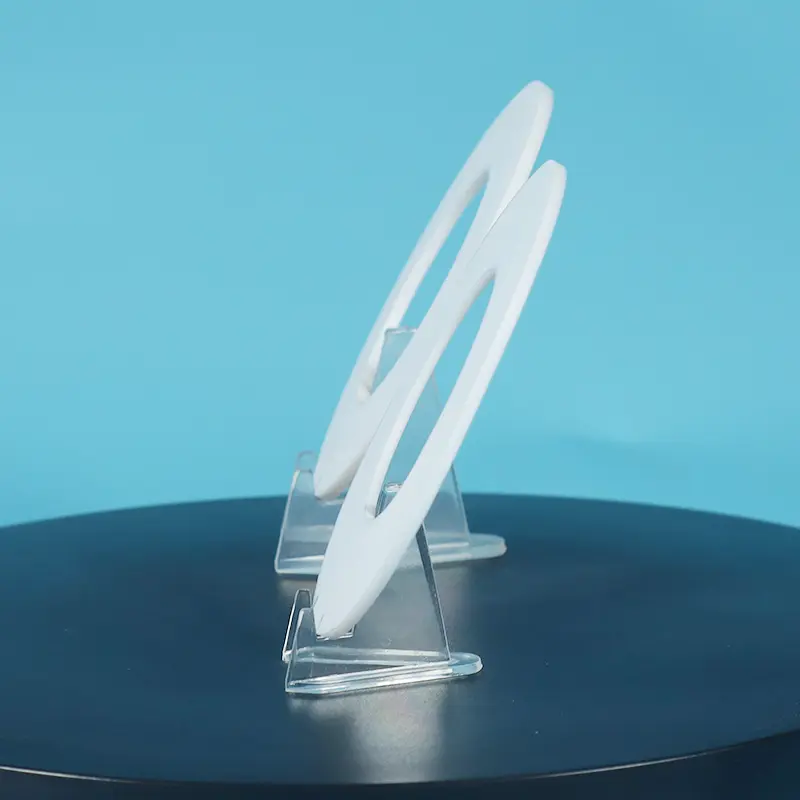

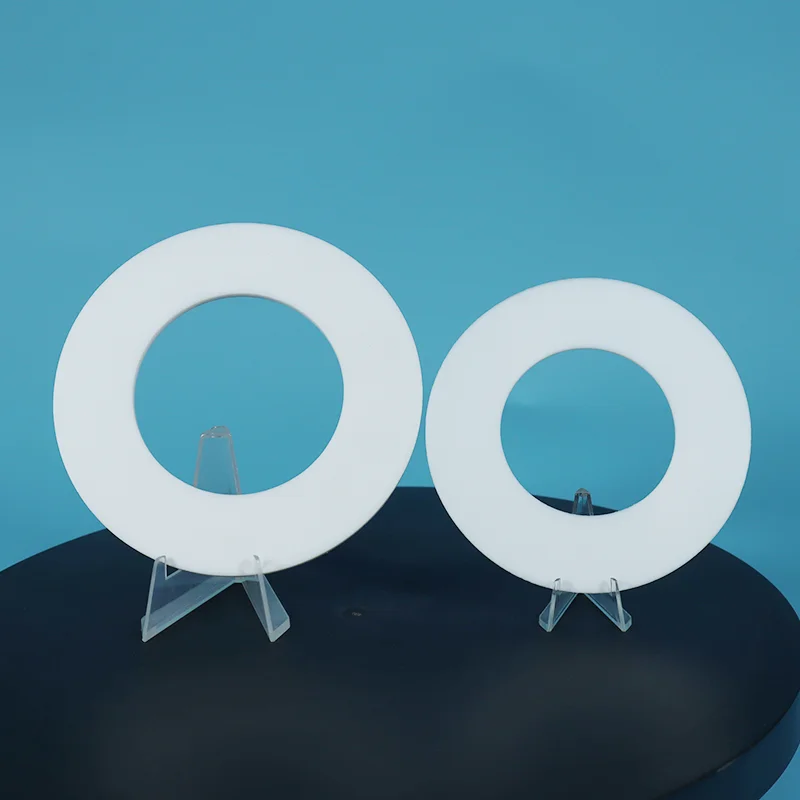

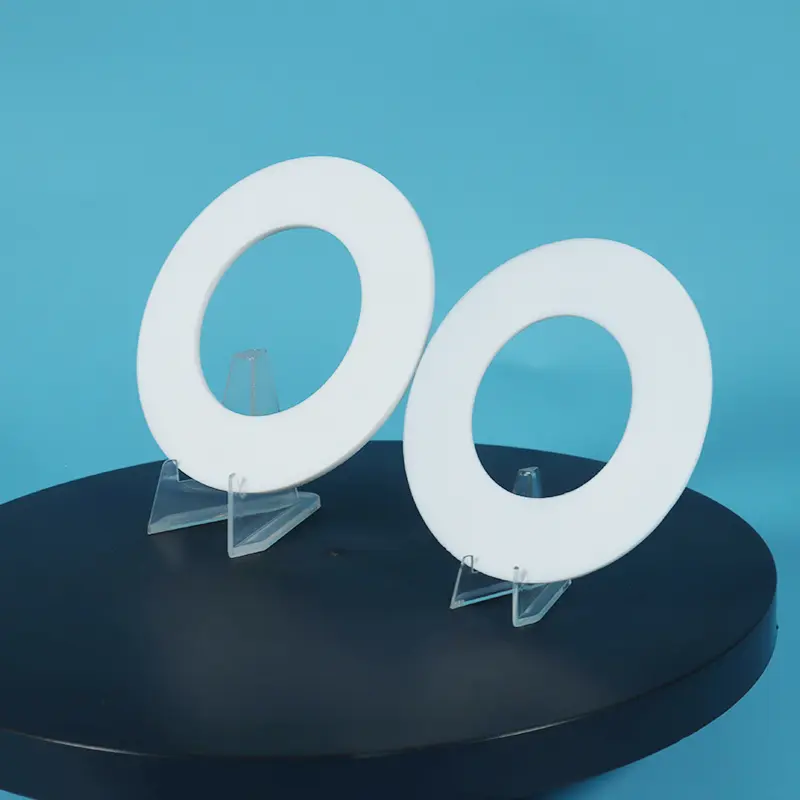

PTFE 가스켓(폴리테트라플루오로에틸렌 가스켓)은 PTFE 수지를 기계 가공, 성형, 절단 공정을 통해 제조한 밀봉 부품입니다.버진 PTFE 플랫 가스켓광범위한 내화학성, 넓은 작동 온도 범위 및 비오염성 특성으로 인해 가치가 높습니다. 플랫 개스킷, V자형 개스킷, 피스톤 링 및 볼 밸브 시트를 포함한 구성으로 제공됩니다.
| 문제 | PTFE가 문제를 해결하는 방법 | 잘못된 선택의 대가 |
|---|---|---|
| 고무는 화학물질에 의해 부풀어오르고 분해됩니다. | PTFE는 화학적으로 불활성이므로 팽창이나 분해가 없습니다. | 누출, 제품분실, 안전사고 |
| 엘라스토머는 극한의 온도에서 파손됩니다. | PTFE는 -180°C ~ +200°C를 처리하며 전체 범위에서 안정적입니다. | 저온에서는 취성파괴, 고온에서는 연화 |
| 금속 개스킷이 부식됨 | PTFE는 부식 방지 기능이 있습니다. pH 0~14 저항 | 장비 손상, 오염 |
| 흑연은 산에서 산화됩니다. | PTFE는 산을 쉽게 처리하며 산화되지 않습니다. | 개스킷 고장, 비산 배출 |
| 식품/제약 공정의 오염 | FDA를 준수하는 순수 PTFE - 추출물 없음 | 제품 리콜, 규제 벌금 |
| 특징 | PTFE 가스켓 | 고무/엘라스토머 | 금속 개스킷 | 흑연 개스킷 |
|---|---|---|---|---|
| 내화학성 |
★★★★★ pH 0~14 |
★★☆☆☆ 제한된 |
★★★☆☆ | ★★★★☆ |
| 온도 범위 | -180°C ~ +200°C | -40°C ~ +150°C | 최대 600°C+ | 최대 450°C |
| 마찰 |
★★★★★ 가장 낮은 |
★★★☆☆ | ★★☆☆☆ | ★★★★☆ |
| 크리프 저항 |
★★☆☆☆ 가난한 (처녀) |
★★★★☆ | ★★★★★ | ★★★☆☆ |
| FDA 준수 | ✅ 예 | ⚠️ 한정 | ❌ 아니요 | ❌ 아니요 |
| 비용 | $$ | $ | $$$$ | $$$ |
| 최고의 대상 | 화학물질, 산, 용매, FDA | 물, 공기, 일반 서비스 | 극압, 고온 | 고온, 증기 |
| 특징 | 버진 PTFE | 채워진 PTFE | ePTFE(확장형 PTFE) |
|---|---|---|---|
| 내화학성 |
★★★★★ pH 0~14 |
★★★★☆ 필러에 따라 다름 |
★★★★★ pH 0~14 |
| 크리프 저항 |
★★☆☆☆ 가난한 |
★★★★☆ 개선됨 |
★★★★☆ 훌륭한 |
| 순응성 |
★★☆☆☆ 엄격한 |
★★☆☆☆ |
★★★★★ 훌륭한 |
| FDA 준수 | ✅ 예 | ⚠️ 필러에 따라 다름 | ✅ 예 |
| 최고의 대상 | 고순도, FDA 적용 | 고압, 기계적 강도 | 손상된 플랜지, 낮은 토크 |
| 귀하의 신청서가 다음과 같은 경우… | 선택하다… | 왜 |
|---|---|---|
| 식품, 제약, 청정 화학물질, FDA 준수 | 버진 PTFE | 최대 순도, FDA 준수 |
| 고압, 고하중, 내크리프성 요구 | 채워진 PTFE | 향상된 기계적 강도 |
| 손상되거나 거칠거나 뒤틀린 플랜지 | ePTFE | 요철에 적합, 낮은 토크 |
| 유리 안감 플랜지, 깨지기 쉬운 표면 | ePTFE 또는 봉투 개스킷 | 낮은 토크, 플랜지에 부드럽게 작용 |
| 강한 부식제, 펄프 및 종이 | 황산바륨 충전 PTFE | 화학적 호환성 + 크리프 감소 |
| 열 방출, 낮은 마찰, 동적 씰 | 흑연 충전 PTFE | 열 전도성, 낮은 마모 |
바로 설치할 수 있는 씰링 부품에 대해서는 다음을 검토하십시오.PTFE 개스킷범위. 맞춤형 플랫 개스킷 절단에 사용되는 시트 스톡에 대해서는 다음을 참조하십시오.PTFE 스카이브 및 성형 시트, 그리고 전체PTFE 반제품카탈로그에는 관련 양식과 등급이 나열되어 있습니다.
| 산업 | 애플리케이션 | 왜 PTFE인가? |
|---|---|---|
| 화학 처리 | 파이프 플랜지, 펌프, 밸브, 반응기 | pH 0-14 내화학성 |
| 제약 | 멸균 처리 장비, API 제조 | FDA 준수, 비오염성 |
| 음식 및 음료 | 위생 연결, 처리 장비 | FDA 준수, 달라붙지 않음, 손쉬운 청소 |
| 석유 및 가스 | 정유소 플랜지, 파이프라인 - 탄화수소, H2S | 내화학성, 넓은 온도 범위 |
| 발전 | 증기 시스템, 냉각수 | -180°C ~ +200°C 범위 |
| 물 및 폐수 | 처리장 플랜지, 펌프 연결부 | 내식성, 비오염성 |
| 반도체 | 고순도 약품 유통 | 초순수 소재, 추출물 없음 |
| 매개변수 | 값 |
|---|---|
| 온도 범위 | -180°C ~ +200°C |
| 압력 범위 | 최대 80bar(등급, 두께 및 디자인에 따라 다름) |
| pH 범위 | 0–14 — 보편적인 내화학성 |
| 밀도 | 2.10~2.40g/cm³ |
| 인장강도 | ≥15MPa(버진) |
| 마찰계수 | 0.05~0.10 |
| 유전 강도 | 최대 20kV/mm |
| 수분 흡수 | <0.01% |
| 재료 | 100% 버진 PTFE 또는 충전 화합물 |
| 크기 범위 | 두께(mm) | 메모 |
|---|---|---|
| DN15~DN600+ | 0.5 – 6.0 | 재고가 있는 표준 크기 |
| 맞춤 크기 | 요청 시 이용 가능 | 사양에 맞춰 자르기 |
중국 광동의 한 제지 공장은 180°C 및 1.6MPa 압력에서 작동하는 증기 응축수 시스템에서 빈번한 밀봉 실패를 경험했습니다. 시스템은 매일 두 번의 열 주기를 겪었으며, 이로 인해 플랜지 연결부의 반복적인 팽창과 수축이 발생했습니다. 원래의 순수 PTFE 개스킷은 지속적인 열 순환으로 인해 크리프 변형이 발생하고 밀봉 성능이 저하되어 약 한 달에 한 번 교체해야 했습니다. 빈번한 유지보수는 운영 비용을 증가시킬 뿐만 아니라 장비 신뢰성과 생산 효율성에도 영향을 미칩니다.
이 문제를 해결하기 위해 공장에서는 기존의 순수 PTFE 개스킷을 유리 섬유 강화 PTFE 시트로 제조된 유리 충전 PTFE 개스킷으로 교체했습니다. 비보강 PTFE와 비교하여 유리 충전 PTFE는 향상된 압축 강도, 향상된 치수 안정성, 고온 및 고압 조건에서 크리프 및 저온 흐름에 대한 더 나은 저항성을 제공합니다. 이러한 향상된 기계적 특성으로 인해 반복적인 열 순환 및 장기적인 플랜지 밀봉 요구 사항과 관련된 응용 분야에 더 적합합니다.
설치 후 유리 충전 PTFE 개스킷은 180°C, 1.6MPa의 연속 작동 및 하루 2회의 열 사이클에서 안정적인 밀봉 성능을 유지했습니다. 가스켓 교체 주기가 약 1개월에서 14개월로 대폭 연장되어 유지보수 빈도가 크게 줄어들고 증기 응축수 시스템의 신뢰성이 향상되었습니다.
크기, 압력 등급, 온도, 매체 및 순도 요구 사항을 보내십시오. Taifno는 등급, 두께, 리드 타임 및 샘플 가용성을 확인합니다.
