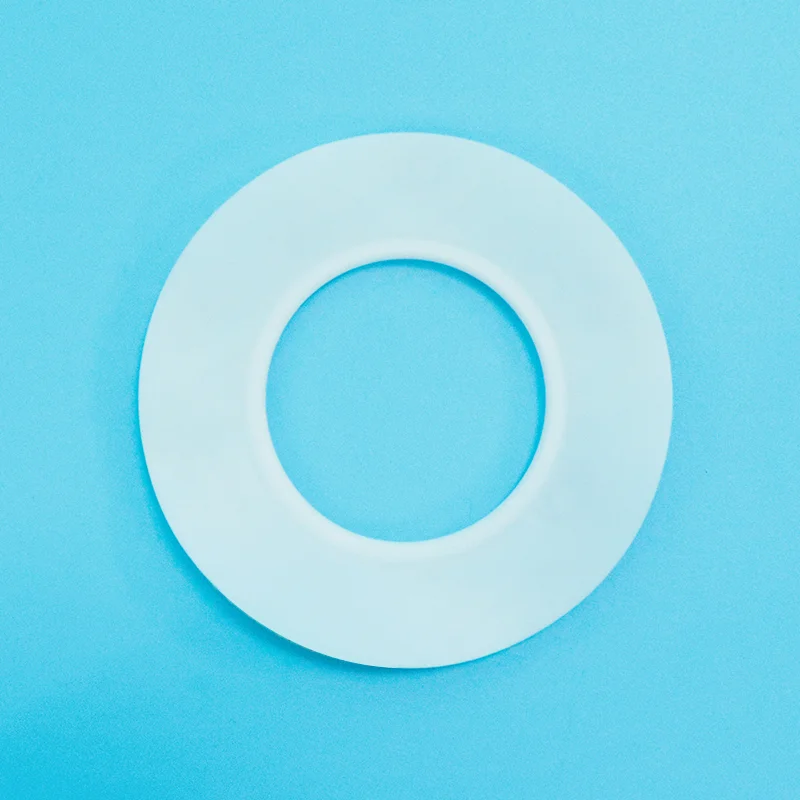

C형 PTFE 봉투 개스킷

Taifno는 Type C PTFE 봉투 개스킷 전문 제조업체입니다. 우리는 ISO 9001 및 ISO 14001 인증을 보유하고 있으며 우리 제품은 CE 및 FDA와 같은 권위 있는 국제 표준을 준수합니다. 또한 특정 산업 요구 사항 및 운영 조건에 따라 맞춤화 서비스도 제공합니다.

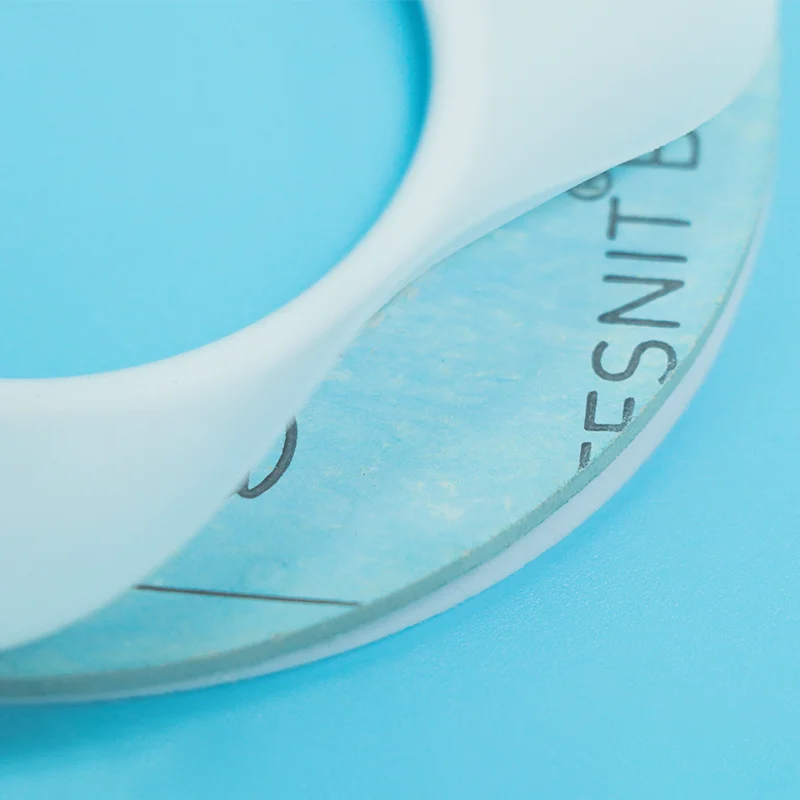

C형 개스킷은 주름진 스테인리스강 코어(304 또는 316 스테인리스강으로 사용 가능)와 결합된 PTFE 봉투로 구성됩니다. 강화된 금속 코어는 구조적 강도를 향상시킬 뿐만 아니라 탄력성을 제공하고 압력 변동 및 열 순환에 대한 저항성을 향상시킵니다.

C형 PTFE 봉투 개스킷은 어떻게 작동합니까?

Type C PTFE 봉투 개스킷은 고압 및 까다로운 작동 환경을 위해 설계된 강화된 밀봉 솔루션입니다. 주름진 스테인리스강 강화 코어와 결합된 PTFE 외부 레이어가 특징이며, 내화학성과 기계적 강도를 모두 제공하는 복합 구조를 만듭니다.

개스킷 구조에는 다음이 포함됩니다.

PTFE 외부 층: PTFE 재킷은 내부 금속 보강재를 완전히 둘러싸서 부식 방지 밀봉 표면을 만듭니다. 산, 알칼리, 용제 및 기타 화학 물질에 대한 PTFE의 뛰어난 저항성을 유지하면서 금속 인서트가 공격적인 매체와 직접 접촉하지 않도록 보호합니다.

골판지 스테인레스 스틸 보강재: 내부 304 또는 316 스테인레스 스틸 주름형 인서트는 유연한 지지 요소로 작동합니다. 스프링과 같은 디자인으로 인해 개스킷이 압축 후 회복되고, 밀봉 압력을 유지하며, 변동하는 하중 하에서 변형에 저항할 수 있습니다.

강화된 씰링 디자인: PTFE와 주름진 금속 코어의 조합을 통해 Type C 구조는 압력 변화, 열 팽창 및 반복적인 작동 주기 동안 밀봉 성능을 유지할 수 있습니다. 금속 보강재는 안정성을 향상시키고 까다로운 응용 분야에서 압출 또는 파열 위험을 줄입니다.

주요 성능 이점:

향상된 복구 성능: 주름진 스테인레스 스틸 인서트는 지속적인 탄성 회복을 제공하여 반복적인 압축 및 온도 변화 후에도 개스킷이 밀봉력을 유지하도록 돕습니다.

향상된 압력 저항: 강화된 금속 코어는 PTFE 층을 지지하고 과도한 변형을 방지하므로 표준 소프트 코어 엔벨로프 개스킷보다 더 높은 압력 응용 분야에 적합합니다.

대형 플랜지 용도에 적합: 추가적인 구조적 지지 덕분에 Type C PTFE 봉투 개스킷은 대구경 플랜지, 특히 기존 개스킷 설계에 강성이 부족할 수 있는 DN350+ 시스템에 이상적인 선택이 됩니다.

비교 및 선택 가이드

유형 C vs 유형 A vs 유형 B vs 금속 재킷 vs 고체 PTFE

빠른 선택 가이드

주요 애플리케이션

기술 사양

C형 PTFE 봉투 개스킷 속성

사용 가능한 금속 코어 옵션

품질 보증

1. 100% 버진 PTFE 수지

배치마다 안정적인 품질, 뛰어난 내화학성, 일관된 밀봉 성능을 보장합니다.

2. 프리미엄 스테인레스 스틸 코어

부식 방지 304/316 스테인리스 스틸로 제작되어 압력 및 열 순환 시 높은 강도와 ​​안정적인 지지력을 제공합니다.

3. 전체 PTFE 캡슐화

금속 인서트를 완전히 밀봉하여 부식 위험을 방지하고 긴 서비스 수명을 보장합니다.

4. 골판형 보강 설계

스프링백 회복 기능을 제공하고 밀봉력을 유지하며 압력 변동에 대한 저항력을 향상시킵니다.

5. 자재 추적성

요청 시 재료 인증서 및 생산 기록을 이용할 수 있습니다.

6. 맞춤형 크기 및 빠른 배송

표준 플랜지 크기와 맞춤형 치수를 사용할 수 있습니다. 표준 크기: 5~10일; 맞춤 크기: 10~15일.

FAQ

Q: Type C PTFE 엔벨로프 개스킷은 무엇이며, 언제 사용해야 합니까?

A: C형 PTFE 봉투 개스킷에는 PTFE 재킷에 완전히 캡슐화된 주름진 스테인레스 스틸 금속 인서트가 있습니다. 주름진 금속 코어는 고압 및 열 순환 하에서 스프링백 회복, 파열 저항 및 구조적 무결성을 제공합니다.

다음과 같은 경우 유형 C를 사용하세요.고압 서비스, 대구경 플랜지(DN350+), 열 순환 조건 및 파열 저항이 중요한 응용 분야.

C형을 사용하지 말아야 할 경우:저압 일반 화학 서비스(A형이 더 경제적임), 작은 직경의 플랜지(A형 또는 B형이 더 경제적임) 또는 금속 함량이 없는 최대 화학적 순도를 요구하는 응용 분야(고체 PTFE).

Q: 유형 C와 금속 재킷 개스킷 중 어느 것을 선택해야 합니까?

A: C형 및 금속 재킷 개스킷에는 모두 금속 코어가 있지만 서로 다른 용도로 사용됩니다.

유형 C(주름진 금속 코어): PTFE로 완전히 캡슐화되고 노출된 금속이 없으며 PTFE 내화학성이 필요한 화학 서비스에 이상적입니다. 중간-고압, 열 순환 및 대구경 플랜지에 가장 적합합니다.

금속 재킷 개스킷: PTFE 또는 기타 재료로 부분적으로 또는 완전히 덮인 금속 코어는 극압 성능과 고온 저항을 제공합니다. 극압, 고온(+260°C+) 및 PTFE가 부드러워지거나 크리프되는 응용 분야에 가장 적합합니다.

빠른 규칙:

화학 서비스, 중간-고압, 열 순환 → 유형 C.

극압, 극한 온도 → 금속 재킷.

Q: 제한 사항은 무엇이며 가장 흔히 발생하는 실수는 무엇입니까?

에이: 온도: 최대 +200°C(PTFE 한계).

압력: Type A/B보다 높으며 설계 및 금속 코어 두께에 따라 다릅니다.

크기: DN350 이상에 권장되며 주름형 금속 코어는 대구경에 구조적 강도를 제공합니다. 벽이 얇거나 깨지기 쉬운 플랜지에는 권장되지 않습니다. 금속 코어는 단단하므로 과도하게 조이면 손상될 수 있습니다.

일반적인 실수:

(1) 토크 제어 없이 얇은 벽 또는 유리 라이닝 플랜지에 유형 C 사용: 단단한 금속 코어가 깨지기 쉬운 표면을 깨뜨릴 수 있습니다. 제어된 설치로 낮은 토크를 사용하십시오.

(2) 과도한 조임: 금속 코어가 밀봉력을 제공합니다. 과도한 압축으로 인해 PTFE 재킷이 손상됩니다.

(3) 잘못된 크기 선택: DN350+에는 유형 C를 권장합니다. 더 작은 크기의 경우 A형 또는 B형이 더 경제적일 수 있습니다.
