버진 PTFE는 거의 모든 화학물질을 수용하지만 지속적인 압축 하에서는 냉간 흐름을 가집니다. 즉, 볼트 하중이 이완되고 개스킷이 얇아지며 조인트가 흐르기 시작합니다. 유리 라이닝, 세라믹 및 플라스틱 장비에서는 문제가 반전됩니다. 표준 PTFE를 밀봉한 상태로 유지하는 데 필요한 토크는 종종 플랜지 표면 자체를 깨뜨릴 만큼 충분합니다.
이 시트는 한 번의 재료 변경으로 두 가지 실패 모드를 모두 해결합니다. 중공 유리 미소구체는 PTFE 매트릭스를 통해 분산되어 탄성 회복률을 약 21.8%에서 최대 55.8%까지 높입니다. 개스킷은 눈에 띄게 적은 볼트 압력으로 밀봉력을 유지하며 기계 가공된 표면을 요구하지 않고 패임과 물결 모양을 막을 수 있을 만큼 부드러움을 유지합니다.

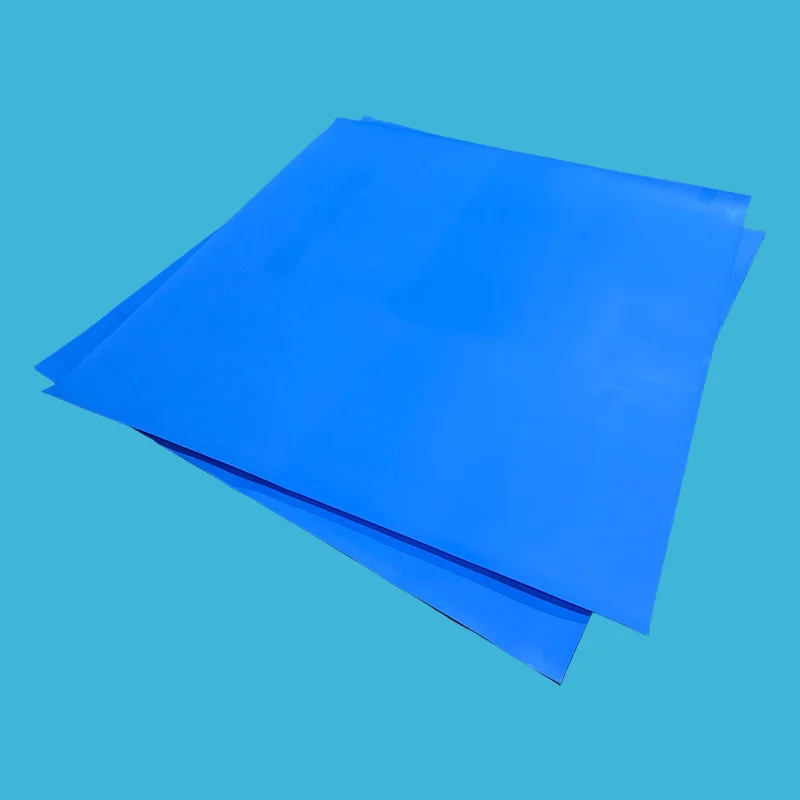

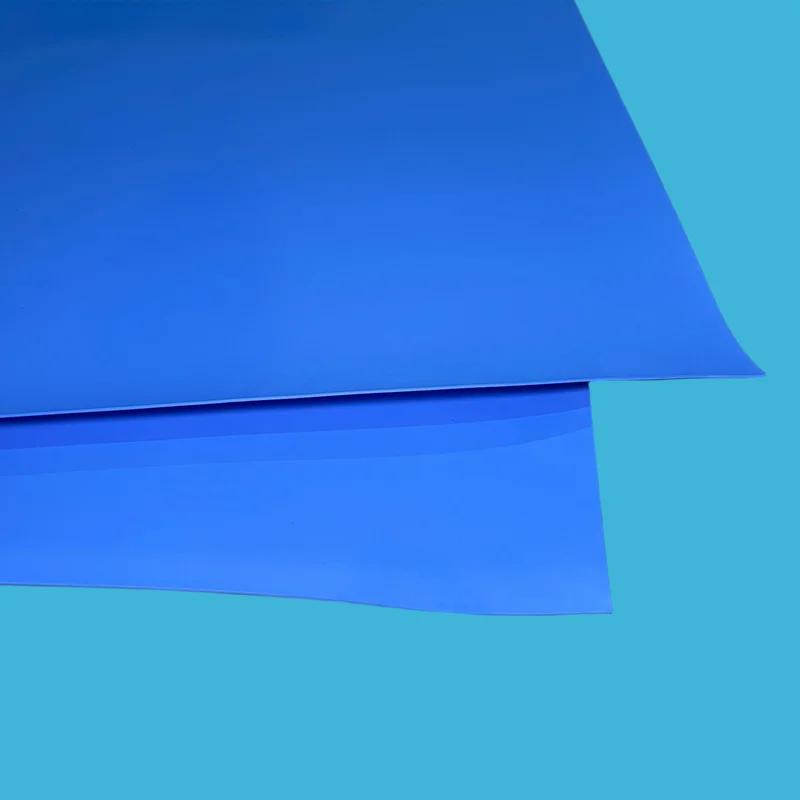

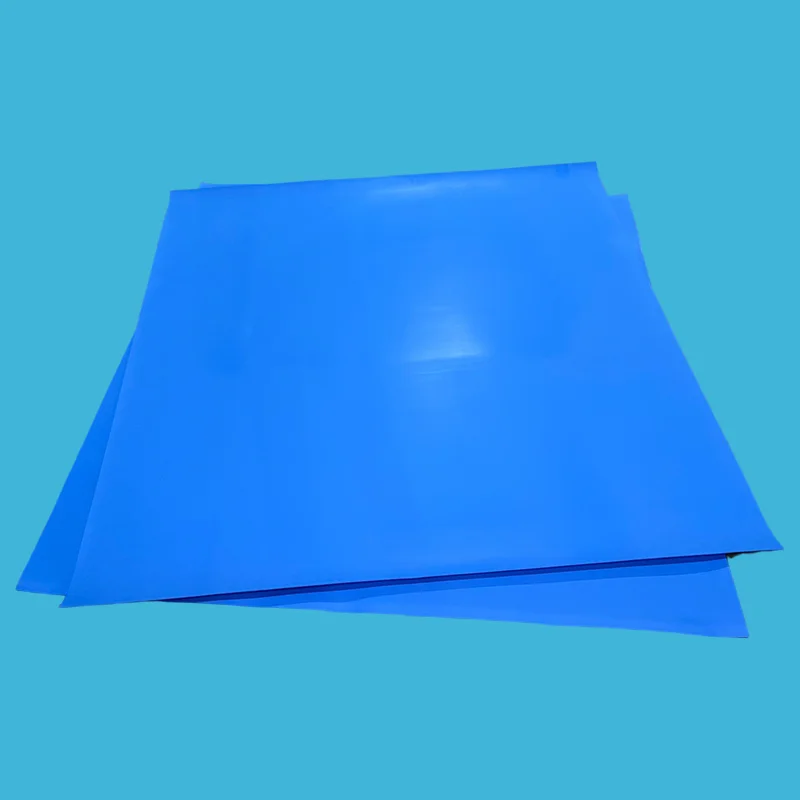

유리구슬로 채워진 PTFE 시트는 코팅이 아닌 가공된 화합물입니다. 시트가 형성되기 전에 가벼운 중공 유리 구가 순수 PTFE 수지에 균일하게 혼합되므로 강화재가 표면에 머무르지 않고 전체 두께를 통과합니다.
그 결과 세 가지가 달라집니다. 첫째, 구체는 하중이 가해질 때 PTFE가 흐르게 하는 미끄럼 평면을 차단하므로 크리프 저항이 향상되고 볼트 토크가 훨씬 더 오래 유지됩니다. 둘째, 재료는 측정 가능한 스프링백을 얻습니다.버진 PTFE의 경우 21.8%에 비해 55.8%의 회수율— 이는 개스킷이 압축 후 찌그러진 상태를 유지하는 대신 플랜지에 대해 뒤로 밀려나는 것을 의미합니다. 셋째, 낮은 압축률에서 밀봉되기 때문에 기존 PTFE 설치 토크로 인해 손상될 수 있는 플랜지에 사용할 수 있습니다.
화학적 성능은 그대로 유지됩니다. 화합물은 여전히 전체를 다루고 있습니다.pH 0~14범위와 지속적인 서비스-180°C ~ +200°C, 따라서 기계적 업그레이드로 인해 미디어 호환성이 저하되지 않습니다. 가족 전체의 필러 종류를 비교하신다면,수정된 PTFE 시트개요에서는 유리구슬, 유리섬유, 흑연 및 청동 등급이 어떻게 다른지 설명합니다.
회복은 조인트가 12개월에도 여전히 토크를 유지하는지 여부를 결정하는 속성입니다. 아래 표는 동일한 테스트 방법으로 두 재료를 비교합니다.
| 재료 | 회수율 | 현장에서의 의미 |
|---|---|---|
| 버진 PTFE | ~21.8% | 영구적으로 압축합니다. 시간이 지남에 따라 볼트 토크가 완화되고 개스킷이 누출됩니다. |
| 유리 미소구체 PTFE | ~32~55.8% | 압축 후 복구합니다. 볼트 토크를 유지하고 씰 수명을 연장합니다. |
회수율이 높을수록 밀봉력이 더 오래 유지되고 누출이 적으며 계획되지 않은 가동 중지 시간이 줄어듭니다.
| 현장 문제 | 유리 미소구체 PTFE가 이를 해결하는 방법 |
|---|---|
| 하중이 가해지면 순수 PTFE가 크리프하고 누출됩니다. | 유리 미소구체는 구조를 강화하고 볼트 토크를 더 오래 유지합니다. |
| 거칠거나 움푹 패인 플랜지 누출 | 연삭이나 기계 가공 없이 부드럽고 순응적인 소재가 불규칙성을 채웁니다. |
| 높은 토크로 인해 유리 라이닝 플랜지가 깨짐 | 낮은 볼트 압력에서도 밀봉되어 깨지기 쉬운 표면을 보호합니다. |
| 개스킷은 시간이 지남에 따라 밀봉력을 잃습니다. | 최대 55.8%의 회복률로 압축 후에도 밀봉 상태 유지 |
| 산, 용매 및 부식제는 씰을 공격합니다. | PTFE 매트릭스는 pH 0-14 저항을 제공합니다. |
세 가지 모두 합법적인 선택이지만 서로 바꿔 사용할 수는 없습니다. 아래 매트릭스는 사양 검토에 필요한 매트릭스입니다.
| 특징 | 유리 미소구체 PTFE | 버진 PTFE | 유리섬유 PTFE |
|---|---|---|---|
| 회수율 | ~32~55.8%, 우수 | 21.8%, 나쁨 | 보통의 |
| 크리프 저항 | 훌륭한 | 가난한 | 좋은 |
| 압축성 | 부드럽고 순응적임 | 엄격한 | 보통의 |
| 플랜지 보호 | 깨지기 쉬운 플랜지에도 안전 | 보통의 | 표면이 긁힐 수 있음 |
| 압력 상한선 | 최대 55바 | 최대 30바 | 더 높음, 최대 100bar |
| 내화학성 | pH 0~14, HF 제외 | pH 0~14 | pH 0~14(HF 및 강알칼리 제외) |
| 다음에 가장 적합 | 취약한 플랜지, 낮은 토크, 열 순환 | 깨끗한 화학물질, 부드러운 플랜지, FDA 서비스 | 연마재, 고압 |
라인이 55bar를 초과하거나 연마성 슬러리를 운반하는 경우유리섬유 충전 PTFE 시트더 강한 기계적 선택입니다. 적당한 압력에서 작동하고 플랜지 면이 약한 링크인 경우 이 등급이 올바른 사양입니다.
| 귀하의 신청서가 다음과 같은 경우… | 지정하다 | 왜 |
|---|---|---|
| 유리 라이닝, 세라믹 또는 플라스틱 플랜지 | 유리 미소구체 PTFE | 낮은 토크 및 플랜지 친화적 |
| 거칠고 움푹 패인 플랜지 또는 뒤틀린 플랜지 | 유리 미소구체 PTFE | 순응성, 불규칙성 채우기 |
| 산과 용매를 이용한 화학 처리 | 유리 미소구체 PTFE | pH 0-14 범용 저항 |
| 식품 또는 의약품 가공 | 유리 미소구체 PTFE, FDA 등급 | FDA 준수 등급 사용 가능 |
| 온천 사이클링 서비스 | 유리 미소구체 PTFE | 온도 변화에도 밀봉 유지 |
| 표준 서비스의 깨끗하고 부드러운 플랜지 | 버진 PTFE | 재료비 절감 |
| 고압의 연마재 | 유리섬유 PTFE | 더 높은 기계적 강도 |
| 산업 | 일반적인 응용 | 이유 |
|---|---|---|
| 화학 처리 | 파이프 플랜지, 반응기 커버, 열교환기 | 낮은 토크에서 pH 0-14 저항 |
| 제약 | 멸균 장비, 생물반응기 | 순수 소재, 비오염성, FDA 준수 |
| 음식과 음료 | 위생 연결, 충진 장비 | FDA 규격을 준수하고 청소가 용이함 |
| 유리 안감 장비 | 유리 라이닝 반응기 및 용기 | 낮은 토크로 깨지기 쉬운 표면을 보호합니다. |
이 시트의 개스킷 절단은 다른 부드러운 개스킷 재료와 동일한 논리를 따릅니다.PTFE 개스킷표준 프로필의 범위를 지정하거나 완전히 맞춤화된 모양을 위해 도면을 보내세요.
보고된 결과는 특정 고객 설치를 반영합니다. 실제 결과는 플랜지 상태, 매체, 토크 절차 및 작동 주기에 따라 다릅니다. 사용 조건을 공유해 주시면 그에 맞는 등급과 두께를 추천해 드립니다.
| 매개변수 | 값 | 시험방법 |
|---|---|---|
| 온도 범위 | -180°C ~ +200°C | ASTM |
| 최대 압력 | 최대 55bar(800PSI) | — |
| 밀도 | 1.55~1.70g/cm³ | ASTM D792 |
| 압축성 | ≥16% | ASTM F36 |
| 회복 | ≥32%, 일부 등급에서는 최대 55.8% | ASTM F36 |
| 인장강도 | ≥10MPa | ASTM F152 |
| 재료 | 버진 PTFE와 중공 유리 미소구체 | — |
| FDA 준수 | 사용 가능 | FDA 21 CFR 177.1550 |
| 크기(mm) | 두께 범위(mm) |
|---|---|
| 1500×1500 | 1.0, 1.5, 2.0, 3.0 |
| 1500×4500 | 1.5, 2.0, 3.0 |
| 관습 | 내부 개스킷 절단을 위해 도면에 맞게 절단하거나 특대 크기로 공급됨 |
위의 모든 속성은 내부 규모가 아닌 명명된 ASTM 방법에 연결되어 있으므로 들어오는 검사에서 데이터를 독립적으로 확인할 수 있습니다. 원자재 검증, 공정 중 점검, 최종 테스트 및 배치 기록 등 전체 순서가 설명되어 있습니다.품질 보증 페이지.
시트 크기, 두께, 수량 및 서비스 미디어를 보내십시오. 가격 견적은 24시간 이내에 반환됩니다.
품질 평가를 위해 표준 크기 시트, 튜브, 로드 및 개스킷 샘플이 무료로 제공됩니다. 구매자는 택배 비용을 부담합니다. 사용자 정의 크기는 도면에 인용되어 있습니다.
작은 시험 주문은 표준 크기로 허용됩니다. 수량 증가에 따라 볼륨 가격이 적용됩니다.
요청 시 재료 인증서, 검사 보고서 및 규정 준수 선언이 배송과 함께 발행됩니다.
지불 조건은 선적 전 잔액 70%와 T/T 보증금 30%입니다. 선적은 일반적으로 공장에서 약 1시간 거리에 있는 닝보항에서 이루어지므로 내륙 물류가 짧습니다. 전체 상업 용어는 다음에 나열되어 있습니다.FAQ 페이지.
중공 유리 미소구로 강화된 순수 PTFE로 만든 고성능 가스켓 소재입니다. 표준 PTFE는 지속적인 하중 하에서 크리프 또는 냉간 유동을 일으키고 시간이 지남에 따라 볼트 토크를 잃습니다. 유리 미소구체 PTFE는 이러한 크리프에 저항하고 훨씬 더 높은 회복률을 나타내므로 밀봉력을 더 오래 유지하고 재토킹이 덜 필요하며 까다로운 서비스에서도 더 오래 지속됩니다.
예. 이것이 주요 응용 프로그램 중 하나입니다. 이 소재는 유리 라이닝, 세라믹 및 플라스틱 플랜지의 낮은 볼트 토크 밀봉을 위해 설계되었습니다. 부드럽고 순응성이 뛰어나 높은 압축력 없이 흠집, 패임, 표면 요철을 메워줍니다. 유리 라이닝 플랜지에 과도한 토크를 가하면 라이닝이 깨질 수 있고 부품을 수리할 때마다 부품 비용과 가동 중지 시간 모두 비용이 많이 들기 때문에 이는 중요합니다.
이는 전체 pH 0-14 범위를 포괄하며 대부분의 산, 알칼리, 용매 및 탄화수소에 적합합니다. 그것은~ 아니다유리 미소구체는 HF 서비스에 용해되고 개스킷이 고장나기 때문에 불화수소산과 호환됩니다. 거기에는 버진 PTFE 또는 탄소 충전 PTFE를 사용하십시오. 압력 한도는 55bar(800PSI)입니다. 그 이상은 유리 섬유 충전 PTFE를 지정합니다.
