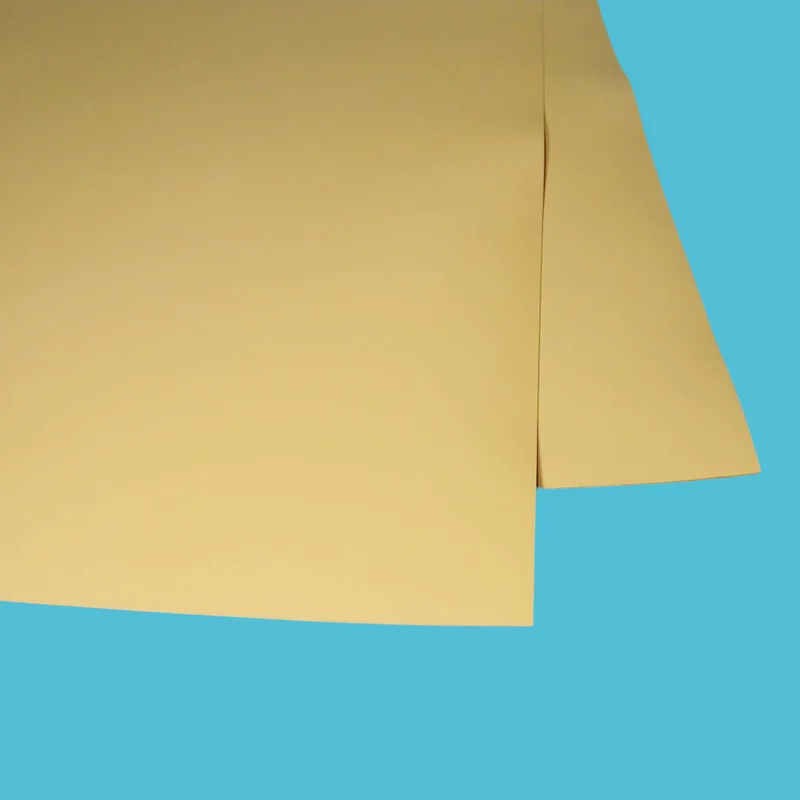

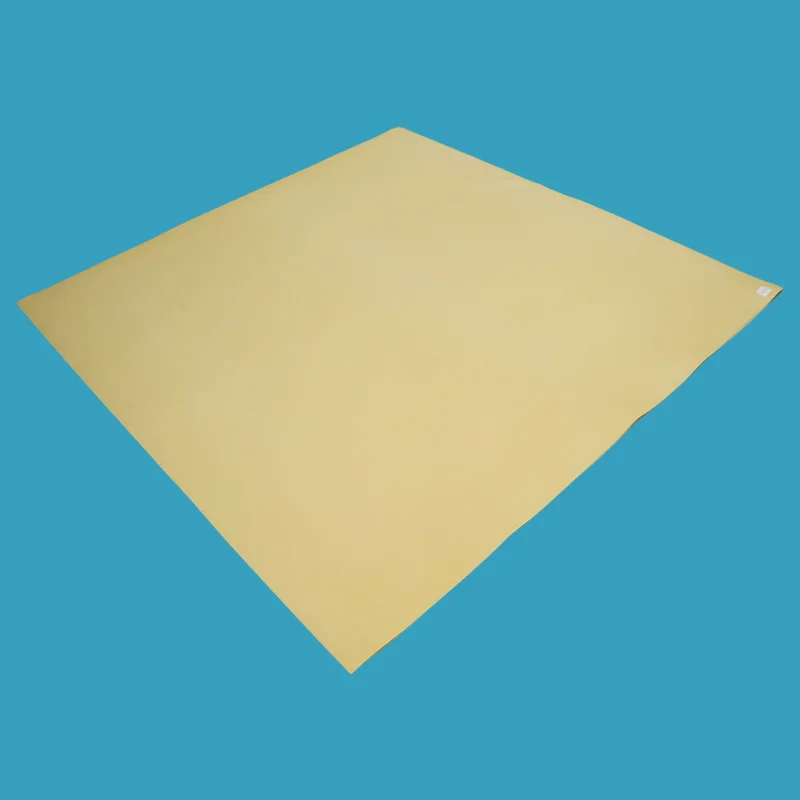

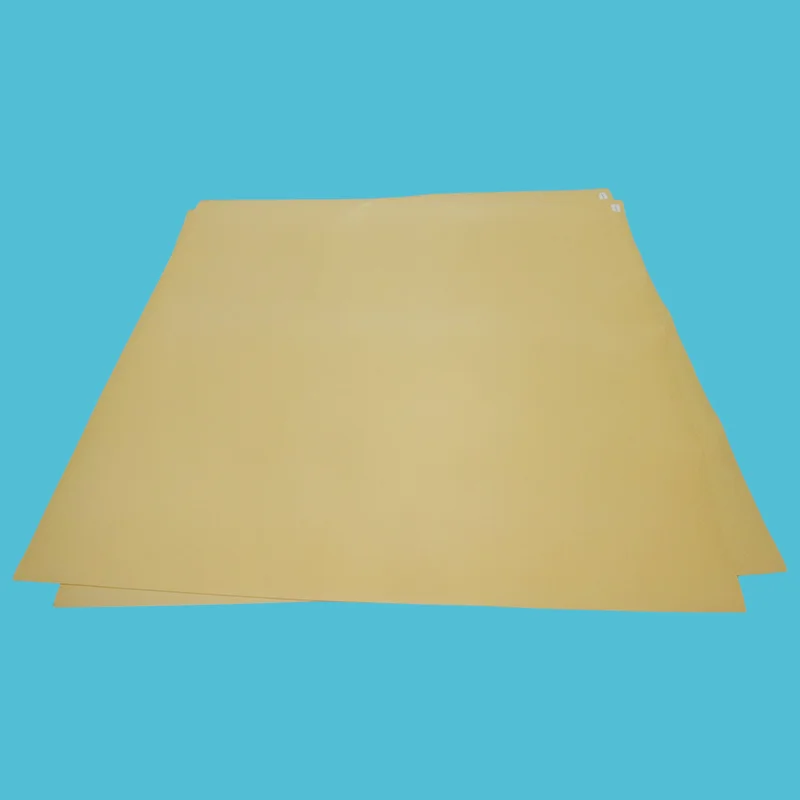

실리카 충전 PTFE 시트는 연한 황갈색 또는 연한 갈색입니다. 이 제품은 견고하고 안정적인 밀봉을 유지하며 강산, 용제 및 부식성이 강한 화학 매체에 장기간 노출되는 동안 탁월한 내화학성을 나타냅니다. 순수 PTFE 개스킷과 달리 하중이 가해질 때 크리프에 저항하고 향상된 볼트 예압 유지 기능을 제공합니다.
주요 사양: -180°C ~ +200°C의 작동 온도 범위, 최대 83bar(1200PSI)의 압력 저항, 2.1~2.3g/cm3의 밀도, ≥20MPa의 인장 강도.
실리카 충전 PTFE 시트는 이산화규소(SiO2) 충전재로 강화된 순수 PTFE로 만든 고성능 가스켓 소재입니다. 실리카 입자는 PTFE의 광범위한 화학적 호환성(pH 0-14)을 유지하면서 재료의 밀봉 성능을 크게 향상시키는 구조적 강화를 제공합니다.
이 소재는 강산, 용제, 탄화수소 및 기타 공격적인 매체와 함께 사용하도록 특별히 설계되었으므로 화학 처리, 제약, 식품 및 음료, 석유화학 응용 분야에서 선호됩니다.
실리카 강화의 주요 이점:
크리프 완화 감소: 볼트 토크를 더 오랫동안 유지하고 토크 재조정 요구 사항 감소
향상된 밀봉 성능: 제품 손실 및 배출을 줄이는 견고한 밀봉
탁월한 내화학성: 강산(불화수소산 제외), 용매, 탄화수소, 염소, 증기 및 극저온 서비스와 호환 가능
FDA 준수: 식품 및 의약품 응용 분야에 대한 FDA 21 CFR 177.1550 및 USDA 사양을 충족합니다.
박테리아 성장 저항성: 박테리아 성장을 지원하지 않습니다.
화염 저항성: 화염을 지원하지 않습니다.
BAM 승인: BAM 표준에 따라 산소 서비스 등급(스타일 3502)으로 사용 가능
EN 12308 인증: 극저온 서비스 인증
|
문제 |
실리카 충전 PTFE가 이 문제를 해결하는 방법 |
잘못된 선택의 대가 |
|
Virgin PTFE가 서서히 움직이고 토크가 잃습니다. |
실리카는 구조를 강화하여 볼트 토크를 더 오래 유지하고 재토크를 줄입니다. |
빈번한 토크 재조립, 6~12개월마다 개스킷 교체 |
|
강산은 표준 개스킷을 공격합니다. |
PTFE는 pH 0-14 저항성을 제공하며 대부분의 공격적인 화학물질과 호환됩니다. |
화학적 분해, 밀봉 불량, 제품 손실 |
|
염소 처리로 인해 고무가 분해됩니다. |
실리카 충전 PTFE는 염소에 대한 저항력이 있어 공격적인 매체에서도 안정적인 밀봉이 가능합니다. |
조기고장, 안전사고 |
|
극저온 서비스로 인해 재료가 부서지기 쉽습니다. |
실리카 충전 PTFE는 -180°C에서도 유연성을 유지합니다. — EN 12308 인증 |
취성파괴, 극저온 시스템의 누출 |
|
식품/의약품 오염 위험 |
FDA 및 USDA 준수 - 순수 물질, 추출물 없음 |
제품 오염, FDA 벌금, 배치 손실 |
|
특징 |
실리카 충전 PTFE |
버진 PTFE |
유리섬유 PTFE |
ePTFE(확장) |
|
크리프 저항 |
★★★★★ 훌륭한 |
★★☆☆☆ 가난한 |
★★★★☆ |
★★★★☆ |
|
볼트 토크 유지 |
★★★★★ 훌륭한 |
★★☆☆☆ 가난한 |
★★★★☆ |
★★★★☆ |
|
화학적 호환성 |
★★★★★ 강산(HF 제외) |
★★★★★ 만능인 |
★★★★☆ HF/알칼리 아님 |
★★★★★ |
|
순응성 |
★★★☆☆ |
★★☆☆☆ |
★★☆☆☆ |
★★★★★ |
|
FDA 준수 |
✅ 예 |
✅ 예 |
✅ 예 |
✅ 예 |
|
BAM 산소 서비스 |
✅ 있음(특수등급) |
❌ 아니요 |
❌ 아니요 |
⚠️ 한정 |
|
극저온 서비스 |
✅ 예(EN 12308) |
✅ 예 |
✅ 예 |
✅ 예 |
|
최고의 대상 |
강산, 염소, 극저온 |
일반화학 |
연마재 |
손상된 플랜지, 낮은 토크 |
|
귀하의 서비스가 다음과 같은 경우: |
선택하다... |
왜 |
|
강산, 용매, 탄화수소, 염소 |
실리카 충전 PTFE |
최고의 화학적 호환성 + 크리프 저항성 |
|
극저온/LNG 서비스 |
실리카 충전 PTFE(EN 12308) |
인증된 극저온 성능 |
|
산소 서비스 |
실리카 충전 PTFE(BAM 등급) |
BAM 승인 산소 서비스 |
|
식품/약제 가공 |
실리카 충전 PTFE |
FDA 준수, 박테리아 성장을 지원하지 않음 |
|
심하게 움푹 패이고 뒤틀린 플랜지 |
ePTFE(확장 PTFE) |
불규칙한 표면에 대한 적합성 향상 |
|
연마재, 높은 마모 |
유리섬유 PTFE |
더 높은 내마모성 |
|
불산 서비스 |
버진 PTFE |
실리카는 HF와 반응합니다. 순수 PTFE가 필요합니다. |
|
산업 |
애플리케이션 |
왜 실리카로 채워졌나요? |
|
화학 처리 |
플랜지, 펌프, 밸브 - 강산, 용제, 탄화수소, 염소 |
pH 0-14 저항 + 크리프 저항 |
|
제약 |
멸균 처리 장비 — FDA 준수 |
FDA 21 CFR 177.1550, 비오염성 |
|
음식 및 음료 |
위생 연결 — FDA/USDA 준수 |
FDA 준수, 박테리아 저항성 |
|
석유 및 가스 |
정유소 플랜지, 파이프라인 - 탄화수소, 공격적인 화학물질 |
화학적 호환성 + 열 안정성 |
|
발전 |
증기 시스템, 냉각수 - 고온 서비스 |
넓은 온도 범위, 내크리프성 |
|
LNG 및 극저온 |
극저온 장비 - LNG 처리 |
EN 12308 인증, -180°C 성능 |
|
매개변수 |
값 |
메모 |
|
온도 범위 |
-180°C ~ +200°C |
지속적인 서비스 |
|
최대 압력 |
최대 83bar(1200PSI) |
두께와 디자인에 따라 다름 |
|
밀도 |
2.1 – 2.3g/cm³ |
ASTM D792 |
|
인장강도 |
≥20 MPa |
ASTM F152 |
|
색상 |
새끼 사슴/라이트 브라운 |
— |
|
재료 |
PTFE + 이산화규소 필러 |
SiO2 강화 |
|
FDA 준수 |
예 |
FDA 21 CFR 177.1550, USDA |
|
BAM 승인 |
예(산소 등급) |
스타일 3502 산소 서비스 |
|
EN 12308 인증 |
예 |
극저온 서비스 |
|
EU 2011년 10월호 |
예 |
식품 접촉 |
|
최대 PxT(1/16") |
350,000°F x PSIG / 12,000bar x °C |
— |
|
최대 PxT(1/8") |
250,000°F x PSIG / 8,600bar x °C |
— |
|
크기(mm) |
두께(mm) |
메모 |
|
1500×1500 |
0.5 – 10 |
표준 시트 크기 |
|
1500×4500 |
다양한 |
대형 시트 사용 가능 |
|
맞춤 크기 |
요청 시 이용 가능 |
컷 개스킷 사용 가능 |
100% 버진 PTFE 수지 - 배치마다 일관된 품질
실리카 강화 - 일관된 성능을 위한 균일한 분산
FDA 준수 - FDA 21 CFR 177.1550 및 USDA 사양을 충족합니다.
BAM 승인 - 산소 서비스 등급 사용 가능(스타일 3502)
EN 12308 인증 - 극저온 서비스 인증
EU No. 10/2011 - 식품 접촉 규정 준수
완전한 추적성 - 요청 시 재료 인증서 제공
리드 타임 - 재고가 있는 표준 크기(24~48시간), 사용자 정의 크기 7-10일
A: 실리카 충전 PTFE 시트(SiO2 PTFE 시트 또는 실리카 PTFE 개스킷이라고도 함)는 이산화규소 필러로 강화된 순수 PTFE입니다. 탁월한 크리프 저항성, 볼트 토크 유지 및 화학적 호환성을 제공하므로 강산(불화수소산 제외), 용제, 탄화수소, 염소, 증기 및 극저온 서비스에 이상적입니다.
식품 및 제약 분야에 대해 FDA 준수 등급(FDA 21 CFR 177.1550)으로 제공됩니다. BAM은 산소 서비스에 대해 승인되었으며 EN 12308은 극저온 서비스에 대해 인증되었습니다.
사용하지 말아야 할 경우: 불산(HF) 서비스, 실리카는 HF와 반응합니다. 대신 순수 PTFE를 사용하십시오.
A: 실리카 충전 PTFE는 순수 PTFE에 비해 크리프 저항성과 볼트 토크 유지력이 크게 향상되었습니다. 버진 PTFE는 더 부드럽고 지속적인 하중 하에서 변형되지만, 실리카로 채워진 PTFE는 모양을 더 오래 유지하여 제품 손실과 배출을 줄입니다.
둘 다 광범위한 내화학성(pH 0-14)을 제공하지만 FDA 규정(FDA 21 CFR 177.1550)을 유지하면서 강산, 용제, 탄화수소 및 염소 서비스에는 실리카 충전 PTFE를 권장합니다.
독특한 제조 공정은 기존 PTFE 시트에서 흔히 발생하는 냉간 흐름 문제를 최소화합니다. 극저온 응용 분야의 경우 실리카 충전 PTFE는 -180°C까지 서비스할 수 있도록 EN 12308 인증을 받았습니다.
버진 PTFE를 선택하는 경우: 불화수소산 서비스, 최대 화학적 순도가 요구되는 응용 분야 또는 크리프가 문제가 되지 않는 저비용 요구 사항.
에이: 온도: -180°C ~ +200°C 연속 사용.
압력: 최대 83bar(1200PSI), 두께와 디자인에 따라 다름.
화학적인: pH 0-14, 불화수소산(HF)과 호환되지 않습니다.
세 가지 일반적인 실수:
HF 서비스에 사용: 실리카는 HF와 반응하므로 대신 순수 PTFE를 사용하십시오.
과도한 조임: 실리카로 채워진 PTFE에는 제어된 토크가 필요합니다. 과도한 압축으로 인해 개스킷이 손상될 수 있습니다. 권장 설치 토크 사양을 따르십시오.
잘못된 두께 선택: 표준 크기는 1/16"(1.5mm) 및 1/8"(3.0mm)로 제공됩니다. 디자인 사양을 따르십시오. 구멍이 심하게 뚫린 플랜지의 경우 적합성 향상을 위해 프로파일 시트(EPIX®)를 고려하십시오.
올바른 등급을 선택하는 데 도움이 필요하십니까? 온도, 압력 및 매체에 대해 당사에 문의하십시오. 적합한 PTFE 등급을 권장합니다.
