Virgin PTFE는 마찰이 낮지만 열 전도성이 부족하여 고속 또는 윤활되지 않은 동적 응용 분야에서 마찰열 축적을 생성할 수 있습니다. 지속적인 하중을 받으면 여전히 크리프되고 변형됩니다.

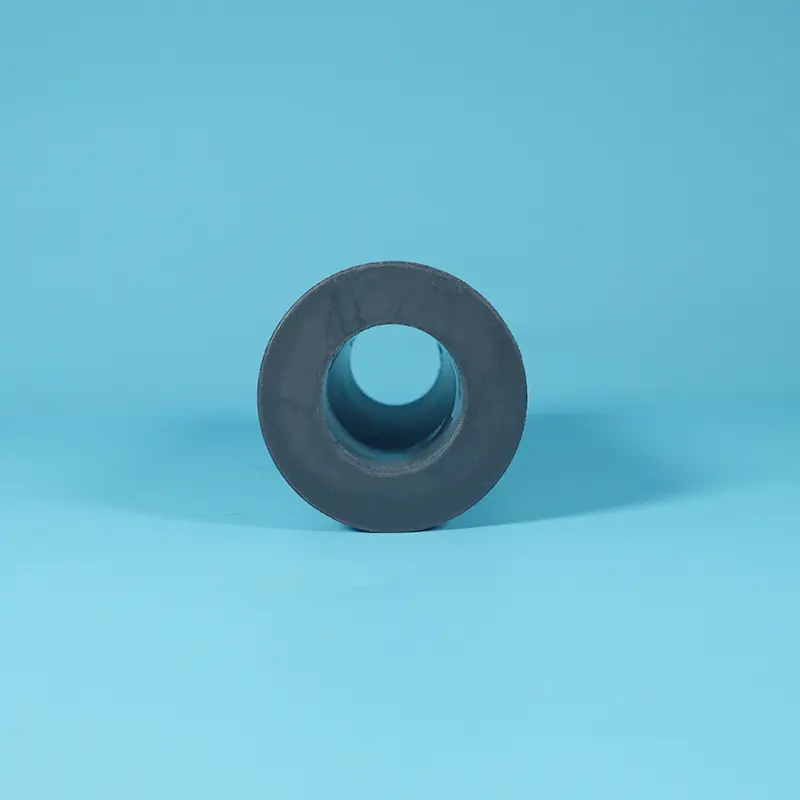

보다 안정적인 솔루션을 원한다면 흑연 충전 PTFE 튜브를 선택할 수 있습니다. 전문 공장 Taifno에서 제공하는 이 제품은 흑연 필러 15%가 혼합된 PTFE입니다.
흑연 입자는 고체 윤활제 역할을 하여 마찰계수를 0.14로 감소시키고, 방열을 위한 열전도도를 향상시키며, PTFE의 보편적인 내화학성을 유지하면서 내마모성을 향상시킵니다.
명세서: 온도 범위 -180°C ~ +200°C, 인장 강도 25-45MPa, 밀도 2.1-2.3g/cm³.

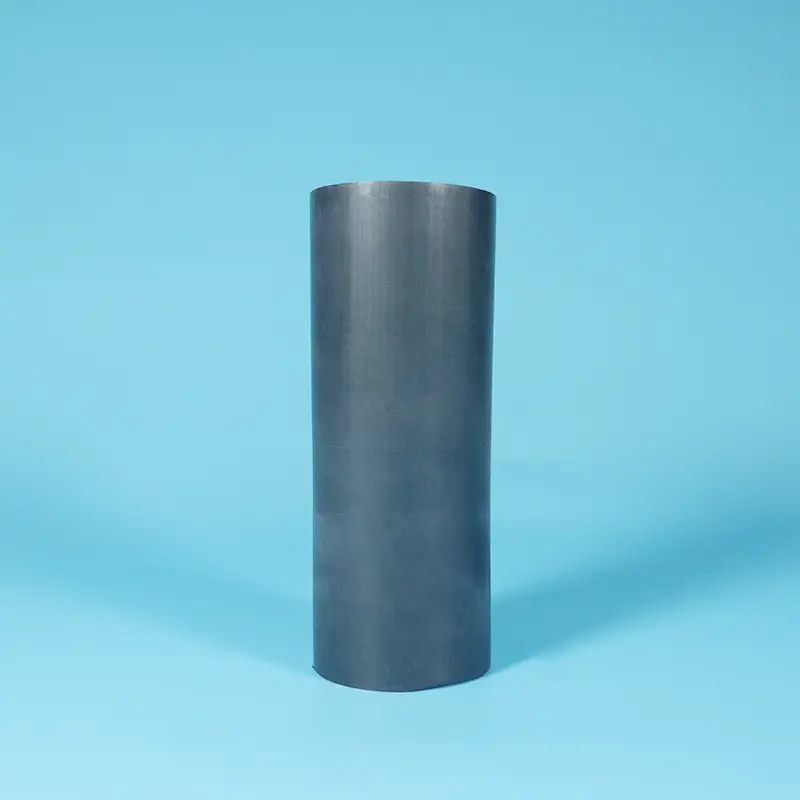

흑연 충전 PTFE 튜브는 PTFE 수지에 흑연 충전제(일반적으로 중량의 15%)를 첨가한 후 컴파운딩을 통해 압출 또는 성형하여 튜브 형태로 제조됩니다.
흑연 입자는 PTFE 매트릭스 내에 자체 윤활 네트워크를 생성하여 마찰과 마모를 줄이면서 향상된 열 및 전기 전도성을 제공합니다.
|
프로세스 |
최고의 대상 |
주요 특징 |
|
압출 튜브 |
더 작은 직경, 균일한 벽 두께, 긴 길이 |
일관된 치수 |
|
성형 튜브 |
큰 직경, 맞춤형 크기, 두꺼운 벽 |
15% 흑연 함량으로 사용 가능 |
|
콘텐츠 |
최고의 대상 |
주요 이점 |
|
흑연 15% |
표준 흑연 충진 등급 |
윤활성과 강도의 균형 |
|
탄소-흑연 혼합 |
고속 동적 애플리케이션 |
향상된 열전도율 + 내마모성 |
|
재산 |
값 |
시험방법 |
|
온도 범위 |
-180°C ~ +200°C |
ASTM D3418 |
|
밀도 |
2.1-2.3g/cm3 |
ASTM D792 |
|
인장강도 |
25-45MPa |
ASTM D638 |
|
파단시 신장 |
>200% |
ASTM D638 |
|
동적 마찰 계수 |
0.14 |
ASTM D1894 |
|
하중에 따른 변형 |
7% 이하(13.7MPa, 24시간) |
ASTM D621 |
|
영구 변형 |
≤5% (이완 후) |
ASTM D621 |
|
선형 열팽창 |
8-12 × 10⁻⁵/°C |
ASTM D696 |
|
체적 저항률 |
10⁶Ω·cm |
ASTM D257 |
|
경도 |
쇼어 D 64+ |
ASTM D2240 |
|
특성 |
혜택 |
|
자가 윤활 |
흑연은 고체 윤활제 역할을 하며 마찰 계수는 0.14입니다. |
|
우수한 열전도율 |
흑연 네트워크는 마찰열을 효과적으로 발산합니다. |
|
크리프 감소 |
버진 PTFE에 비해 하중 시 변형이 적습니다. |
|
내마모성 |
흑연 입자는 결합 표면에 보호 윤활 필름을 제공합니다. |
|
보편적인 내화학성 |
PTFE의 pH 0-14 내화학성을 유지합니다. |
|
전도성 |
체적 저항률 10⁶ Ω·cm, 정전기 방출 |
|
붙지 않는 |
자연적으로 미끄러운 표면, 미디어가 부착되지 않음 |
흑연 입자는 결합 표면에 고체 윤활막을 제공하며 동적 마찰 계수는 0.14만큼 낮습니다.
공회전 및 오일 프리 응용 분야에 이상적입니다.
흑연 네트워크는 마찰열을 효율적으로 분산시켜 고속 동적 서비스에서 씰과 부품을 손상시킬 수 있는 온도 상승을 방지합니다.
흑연 강화는 하중 시 변형을 감소시키며, 13.7MPa/24h에서 변형률은 7% 이하입니다. 시간이 지나도 치수 안정성을 유지합니다.
흑연은 슬라이딩 표면 사이에 보호 윤활막을 형성하여 동적 응용 분야에서 구성품 수명을 크게 연장합니다.
PTFE의 pH 0-14 내화학성을 유지하고 강산, 강알칼리 및 대부분의 화학 용매를 견딥니다.
10⁶ Ω·cm의 체적 저항률은 전기 전도성을 제공하므로 정전기 제거가 필요한 응용 분야에 적합합니다.
|
산업 |
애플리케이션 |
흑연으로 채워진 이유 |
|
기계공학 |
베어링, 부싱, 스러스트 와셔 |
자가 윤활, 낮은 마찰 |
|
유압 및 공압 |
피스톤 링, 로드 패킹, 라이더 링 |
오일 프리 작동, 긴 마모 수명 |
|
화학 처리 |
밸브 시트, 개스킷, 메카니컬 씰 |
내화학성 + 내마모성 |
|
자동차 |
자가 윤활 부싱, 슬리브 베어링 |
고속, 고하중 |
|
발전 |
압축기 링, 동적 씰 |
방열 + 낮은 마찰 |
|
전기 |
정전기 방지 부품 |
전도성, 정전기 방출 |
고속 기계용 자기 윤활 베어링 및 부싱
오일프리 압축기용 피스톤 링 및 라이더 링
화학 처리 장비의 밸브 시트 및 씰
유압 실린더용 로드 패킹
스러스트 와셔 및 웨어링
전기 장비용 정전기 방지 부품
열교환기 튜브(PTFE 흑연튜브 열교환장치)
|
특징 |
버진 PTFE 튜브 |
흑연 충전 PTFE 튜브 |
|
자기 윤활 |
훌륭한 |
우수한 흑연은 윤활막을 제공합니다. |
|
마찰계수 |
0.04-0.10 |
0.14(동적) |
|
열전도율 |
낮은 |
좋습니다. 흑연 네트워크가 열을 발산합니다. |
|
크리프 저항 |
가난한 |
개선, 변형 ≤7% |
|
내마모성 |
보통의 |
좋은 흑연 윤활 필름 |
|
전기 전도도 |
단열 |
전도성(10⁶Ω·cm) |
|
내화학성 |
pH 0-14 |
pH 0-14(유지) |
|
경도 |
쇼어 D 50-55 |
쇼어 D 64+ |
|
색상 |
하얀색 |
블랙 / 다크 그레이 |
|
최고의 대상 |
일반 화학 서비스, 정적 밀봉 |
동적 밀봉, 고속, 오일 프리 애플리케이션, 방열 |
100% 버진 PTFE 수지:재분쇄나 재활용 물질이 없습니다. 일관된 품질, 배치마다 배치
프리미엄 흑연 필러:일관된 윤활 및 열 특성을 위한 균일한 분산
정밀 제조:일관된 치수를 위한 압출 및 성형 공정
완전한 추적성:요청 시 재료 인증서 제공 가능
사용자 정의 크기:요청 시 맞춤형 직경, 길이 및 흑연 함량 제공 가능
리드타임:표준 사이즈 재고 보유(24~48시간) 사용자 정의 크기 5-15일
A: 동적 적용, 열 방출 및 마모 감소를 위해 자체 윤활이 필요한 경우 흑연 충진을 선택하십시오.
Virgin PTFE는 저마찰 성능이 우수하지만 열 전도성이 부족하여 고속 서비스에서 마찰열이 발생할 수 있습니다.
흑연 충전재는 윤활막을 제공하고 효과적으로 열을 발산하며 향상된 크리프 저항성을 제공합니다.
흑연으로 채워진 것을 선택하세요: 고속 동적 밀봉, 오일프리 압축기, 베어링 응용 분야 및 방열이 필요한 모든 응용 분야.
다음을 위해 버진 PTFE를 선택하세요.: 정적 밀봉, 청정 화학물질, FDA 적용 및 저속 서비스.
에이:온도: 연속 -180°C ~ +200°C.
압력: 튜브 설계 및 용도에 따라 흑연 충전 튜브는 중압에서 고압의 동적 서비스에 적합합니다.
열전도율: 흑연필러가 마찰열을 효율적으로 방출합니다.
동적마찰계수: 0.14.
화학적인: pH 0-14, 강한 산화제와 호환되지 않습니다(흑연은 산화될 수 있음).
귀하의 적용 조건에 따른 특정 데이터를 얻으려면 온도, 압력 및 매체 유형을 제공하십시오.
답: 그렇습니다. 흑연 충전 PTFE 튜브는 10⁶ Ω·cm의 체적 저항률을 갖고 있어 전기 전도성을 가지며 전기 장비의 정전기 방지 부품 및 폭발성 환경과 같이 정전기 소산이 필요한 응용 분야에 적합합니다.
흑연 입자는 PTFE 매트릭스 내에 전도성 네트워크를 생성하여 정전기를 안전하게 소멸시킵니다.
주소
중국 절강성 츠시시 안동진 치얼산 거리 1028호
