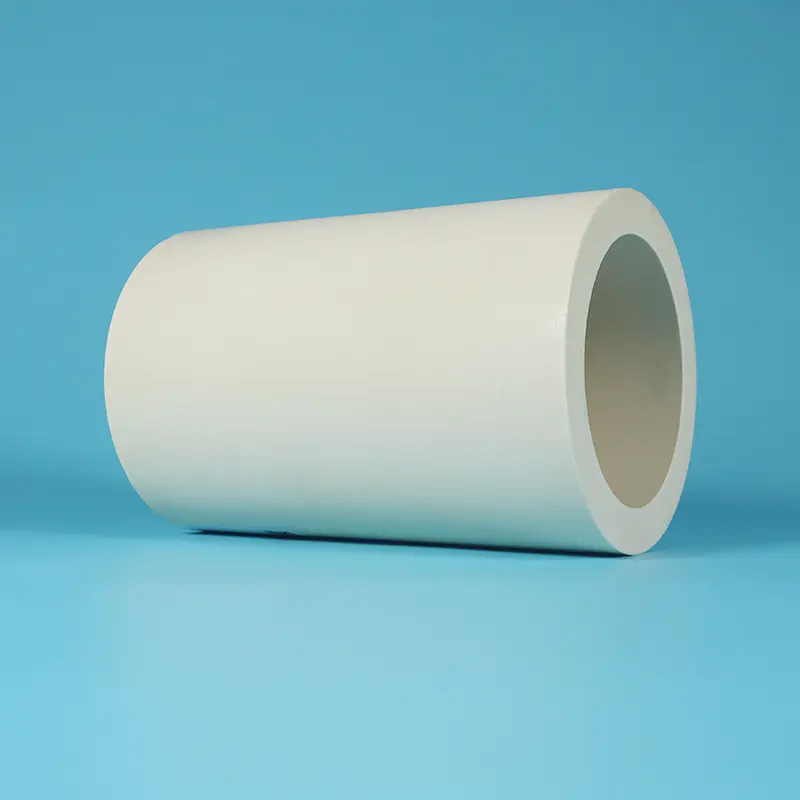

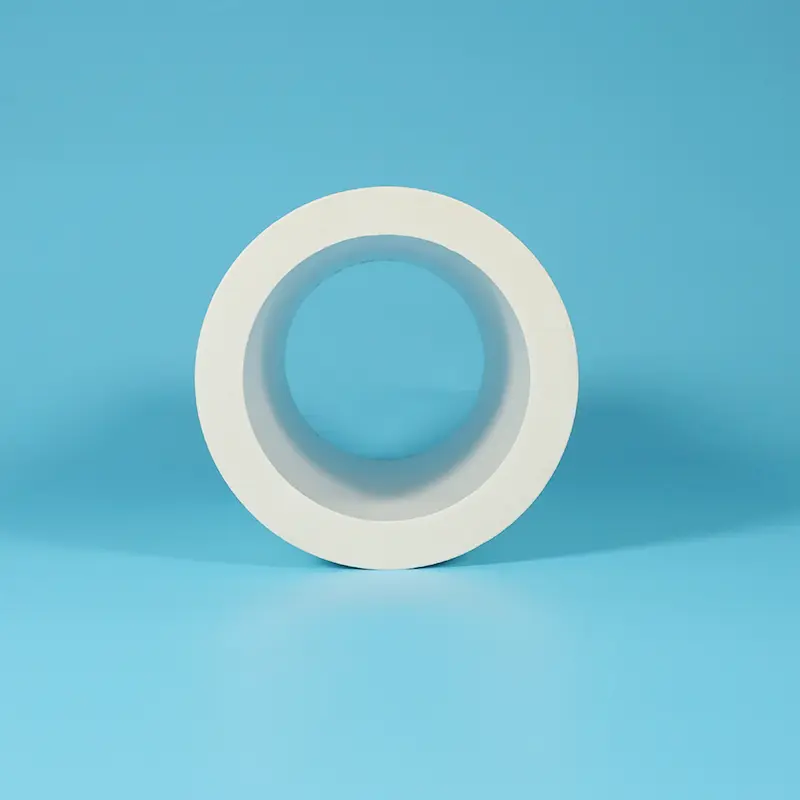

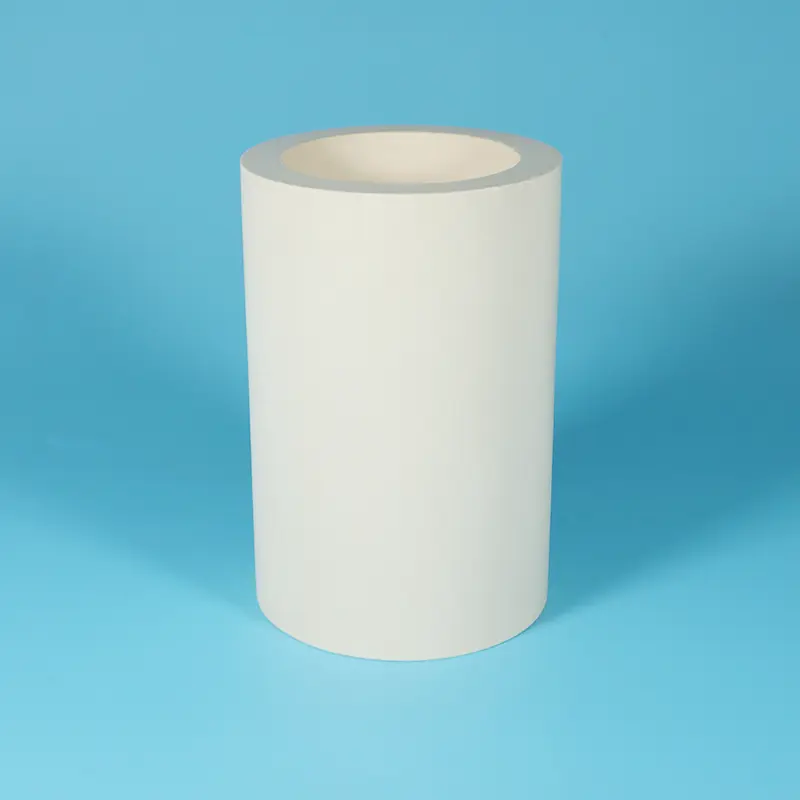

PEEK 라이닝 PTFE 복합 튜브

PEEK 라이닝 PTFE 복합 튜브는 PEEK(Polyether Ether Ketone) 라이너가 내벽에 접착된 외부 매트릭스 역할을 하는 PTFE 튜브입니다. Taifno는 중국의 전문 공장으로서 이 제품을 제공할 수 있습니다.

PEEK는 유리전이온도 143°C, 녹는점 343°C, 최대 250°C의 연속 사용 온도를 지닌 반결정성 열가소성 엔지니어링 플라스틱입니다. 이 제품은 뛰어난 내가수분해성(300°C 고압 증기에 견딜 수 있음), 내화학성(농황산에만 용해됨), 뛰어난 내마모성 및 매우 낮은 마찰 계수를 제공합니다.

PEEK 라이너는 이송된 매체와 직접 접촉하여 내마모성과 저마찰 기능을 제공합니다. PTFE 외부 층은 외부 화학 환경을 보호하여 전반적인 부식 방지 기능을 제공합니다.

사양: 전체 밀도 2.0-2.2 g/cm3, PEEK 라이너 경도 Shore D 85-90, 연속 사용 온도 -100°C ~ +250°C, PEEK 마찰 계수 0.15-0.35(자체 윤활), 내화학성은 거의 모든 매체에 저항합니다(농황산 제외).

선택 방법:

PPL 충전 PTFE 튜브 → 균일한 변형 재료, 고온 + 내식성 + 자기 윤활성

PEEK 라이닝 PTFE 복합 튜브 → 복합 구조, 내마모성 및 저마찰을 위한 내부 레이어 + 내화학성을 위한 외부 레이어

선택 규칙: 튜브 내부의 마모가 심하거나 마찰이 극히 낮은 매체 + 튜브 외부의 화학적 부식 노출 → PEEK 라이닝 PTFE 복합 튜브

복합구조 설계

PEEK 라이너

내마모성, 저마찰, 고용량 유체 접촉층

PEEK(폴리에테르 에테르 케톤)는 탁월한 특성 조합으로 유명한 반결정성 열가소성 엔지니어링 플라스틱입니다.

① 매우 낮은 마찰계수

0.15-0.35만큼 낮은 마찰 계수(자체 윤활 조건에서)

대부분의 엔지니어링 플라스틱보다 우수하며 PTFE의 윤활 성능에 근접합니다.

고속, 고전단 유체 전달에 이상적이며 압력 강하 및 에너지 손실을 줄입니다.

② 우수한 내마모성

PTFE, PPL보다 훨씬 뛰어난 내마모성

고체 입자가 포함된 고속 매체에서도 뛰어난 내마모성을 유지합니다.

튜브 사용 수명을 대폭 연장하고 입자 침식으로 인한 마모 누출을 줄입니다.

③ 높은 부하 용량

인장 강도 90-100MPa(PTFE의 20-30MPa를 훨씬 초과)

굴곡 강도 165 MPa, 굴곡 탄성률 4.1 GPa

변형 없이 고압 유체 충격을 견디며, 고압 유압 및 유체 전달 시스템에 적합합니다.

④ 우수한 고온 저항

유리전이온도 143°C

녹는점 343°C

최대 250°C의 연속 사용 온도(PTFE의 260°C와 비교)

탁월한 내가수분해성, 분해 없이 300°C 고압 증기를 견딥니다.

⑤ 뛰어난 내화학성

진한 황산에만 용해됨

강산(묽은 황산, 염산, 질산), 강알칼리, 유기용제, 오일 및 탄화수소에 대한 내성

PTFE 외층의 부식 방지, 이중 장벽 방어와 결합

PTFE 외층

화학적 장벽 및 접착 방지층

PTFE 외부층은 다음을 제공합니다.

탁월한 화학적 내식성: pH 0-14, 사실상 모든 화학물질에 대한 저항성

달라붙지 않는 특성: 외부 오염물질 부착을 방지하며, 세척이 용이합니다.

전기 절연: 우수한 유전 특성

외부 화학적 공격으로부터 PEEK 라이너를 보호합니다.

복합구조의 시너지 효과

이 "내부는 튼튼하고 외부는 저항하는" 복합 구조는 단일 재료의 성능 한계를 극복합니다.

PTFE 튜브의 압력 용량 부족 → PEEK 라이너로 구조적 강도 제공

PEEK 튜브는 PTFE에 비해 내화학성이 열악함 → PTFE 외부층은 부식 방지 기능 제공

입자 침식에 취약한 버진 PTFE 내벽 → PEEK 라이너는 마모 및 침식에 강함

기술 사양

전반적인 튜브 성능

PEEK 라이너 성능

PTFE 외층 성능

메모: 위 값은 일반적인 실험실 데이터입니다. 실제 성능은 라이너 두께 비율, 복합재 공정 및 적용 조건에 따라 달라질 수 있습니다. 요청 시 맞춤형 라이너 두께 비율을 제공할 수 있습니다.

사용 가능한 양식

PEEK 라이닝 PTFE 복합 튜브를 선택하는 이유는 무엇입니까?

1. 내벽마찰이 매우 낮음

PEEK 라이너의 마찰 계수는 0.15-0.35(자체 윤활)로 금속 튜브 내벽보다 훨씬 낮습니다. 고점도 또는 고속 매체를 이송할 때 압력 강하가 크게 감소하고 펌핑 에너지 소비가 감소합니다. 장거리 유체 이송 및 정밀 화학 배관에 이상적입니다.

2. 매우 높은 내벽 내마모성

고체 입자, 슬러리, 촉매 및 이와 유사한 재료가 포함된 연마 매체를 운반할 때 순수 PTFE 튜브 내벽은 침식으로 인해 쉽게 마모되어 누출이 발생하고 자주 교체됩니다. PEEK 라이너의 내마모성은 PTFE보다 훨씬 우수하여 튜브 수명을 크게 연장하고 유지 관리 및 교체 빈도를 줄입니다.

3. PTFE 외층은 완벽한 화학적 보호 기능을 제공합니다.

PTFE 외부 층은 강산, 강알칼리 및 유기 용매에 저항하며 pH 0-14 전체를 커버합니다. 튜브 외부가 부식성 화학 환경(예: 산성 미스트 또는 화학 물질 튀김)에 노출되는 경우에도 PTFE 외부 층은 PEEK 라이너를 외부 공격으로부터 보호하여 효과적인 보호 기능을 제공합니다.

또한 외부 불순물이 내부 매체에 침투하여 오염되는 것을 방지합니다.

4. 침투 방지 성능

PEEK는 우수한 침투 방지 특성을 제공하여 가스 및 액체 침투를 효과적으로 차단합니다. PTFE 외부층의 낮은 투과성과 결합하여 복합 튜브의 전반적인 침투 방지 성능은 순수 PTFE 튜브의 성능을 능가합니다. 고순도 매체, 휘발성 화학물질, 가스 이송에 이상적입니다.

5. 고온 및 고압 안정성

PEEK 라이너는 250°C의 연속 사용 온도와 고압 충격을 견디는 반면, PTFE 외부 레이어는 260°C를 견뎌냅니다. 복합 튜브는 고온 및 고압 조건에서 변형, 박리 및 벗겨짐에 저항하여 순수 PTFE 튜브의 크리프 및 압력 한계를 훨씬 능가합니다.

6. 매끄러운 내부 표면

PEEK 라이너의 매끄러운 표면은 매체 접착을 방지하여 CIP(Clean-in-Place) 및 SIP(Sterilize-in-Place) 효율성을 향상시킵니다.

제약, 식품, 고순도 화학물질 및 엄격한 청결 요구 사항이 있는 기타 산업에 적합합니다.

PEEK 라이닝 PTFE 복합 튜브와 기타 PTFE 기반 튜브 비교

빠른 선택 규칙:

내부에 입자가 많거나 고속 매체 + 외부에 화학적 부식 + 저마찰 내벽 필요 → PEEK Lined PTFE Composite Tube

내부에 입자가 없는 매체 + 내부식성만 → Virgin PTFE 튜브(저렴한 비용)

씰/베어링(튜브 아님) + 고온 + 부식 → PPL 충전 튜브

Mechanical seal (튜브 아님) + 고하중 + 부식 없음 → Bronze+MoS₂ Filled Tube

응용

화학적 호환성

PEEK 라이너 화학적 호환성

PTFE 외부층 화학적 호환성

전반적인 결론

PEEK 라이닝 PTFE 복합 튜브의 화학적 호환성은 대부분의 산업 매체에 적용됩니다. 유일한 중요한 예외는 농축 황산(PEEK는 내성이 없음)입니다. 농축 황산 이동이 필요한 경우 순수 PTFE 튜브 또는 PPL 충전 튜브를 고려하십시오.

외부 환경의 경우 PTFE 외부 층은 거의 모든 화학적 부식에 저항하므로 복합 튜브를 지하에 직접 묻거나 화학 물질이 튀는 환경에 노출될 수 있습니다.

품질 보증

100% 버진 PTFE 및 PEEK 수지:재활용 재료 없음, 재분쇄 없음

고품질 PEEK 라이너:수입 또는 국내 고급 PEEK 원료 사용 가능

고급 복합 공정:라이너와 외부 레이어 사이의 강력한 결합 — 박리 없음, 벗겨짐 없음

맞춤형 라이너 두께:압력, 마모 및 비용 요구 사항에 맞게 조정

완전한 추적성:요청 시 재료 인증서 제공 가능

정밀한 치수 제어:엄격한 ID/OD 공차로 설치 호환성 보장

리드타임:표준 크기 재고 보유(48~72시간) 사용자 정의 크기 7-15일

FAQ

Q: PEEK 라이닝 PTFE 복합 튜브와 PPL 충전 PTFE 튜브의 차이점은 무엇입니까? 어느 것을 선택해야 합니까?

A: 주요 차이점은 제품 형태와 적용 시나리오입니다.

빠른 선택 규칙:

배관을 통해 입자가 함유된 매체, 슬러리, 고속 유체 이송 → PEEK Lined Composite Tube

밸브 씰, 피스톤 링, 가이드 링(배관 아님) → PPL 충전 튜브(더 높은 온도 성능)

튜브 내부의 마모가 매우 높음 + 외부의 화학적 부식 → PEEK Lined Composite Tube

결론: PEEK 라이닝 복합 튜브는 "배관"용으로 설계되었으며 특히 유체 전달 시 내벽 마모 및 마찰 문제를 해결합니다.

PPL 충진 튜브는 "씰"용으로 설계되었으며 특히 고온 + 부식성 씰링 및 자체 윤활 응용 분야를 다루고 있습니다.

Q: PEEK 라이닝된 PTFE 복합 튜브는 어떤 압력을 견딜 수 있습니까? 갈라지거나 벗겨질까요?

A: PEEK 라이닝된 PTFE 복합 튜브의 압력 용량은 라이너 두께와 복합 공정 품질에 따라 달라집니다.

표준사양: 중압에서 고압까지의 유체 전달을 견딜 수 있습니다(정확한 압력은 직경, 벽 두께 및 라이너 두께에 따라 다름. 평가를 위해 작동 매개변수를 문의해 주세요)

박리 방지 설계: PEEK/PTFE 계면에서 화학적 결합과 기계적 맞물림을 생성하는 특수 복합 공정을 사용하며 결합 강도는 일반적인 물리적 적층을 훨씬 뛰어넘습니다.

열팽창 매칭: PEEK와 PTFE는 비슷한 열팽창계수(PEEK ~4.7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C)를 갖고 있어 온도 범위 전반에 걸쳐 열팽창 차등으로 인한 박리 위험을 최소화합니다.

권장 작동 범위: -100°C ~ +250°C 연속 사용 내에서 정상적인 조건에서 박리 또는 벗겨짐이 발생하지 않습니다.

추천: 극도의 고압 또는 심각한 열 순환 조건의 경우 자세한 매개변수를 제공해 주시면 당사 팀이 맞춤형 평가 및 공정 최적화를 수행할 수 있습니다.

Q: PEEK 라이너의 두께는 얼마나 됩니까? 두꺼운 라이너가 항상 더 좋습니까?

A: PEEK 라이너 두께는 일반적으로 0.5~3.0mm입니다. 최적의 두께는 다음 요소에 따라 달라집니다.

디자인 철학: 복합튜브는 "두꺼울수록 좋다"는 것이 아닙니다. 과도한 라이너 두께는 벽 강성을 증가시키고 유연성을 감소시키며 비용을 증가시킵니다(PEEK는 PTFE보다 훨씬 비쌉니다).

복합 구조는 "내부 및 외부 재료 특성의 최적 조합"을 목표로 하며, 라이너는 내마모성과 저마찰 요구 사항만 충족하면 되고, 외부 레이어는 구조적 지지 및 화학적 보호 기능을 제공합니다.

두께 결정 요소:

매체 마모성(입자 농도, 유속)

시스템 작동 압력

튜브 직경

온도 요구 사항

추천: 귀하의 특정 작동 조건(매체 유형, 입자 함량, 유속, 압력, 온도)을 제공하면 당사 팀은 성능 요구 사항을 충족하는 동시에 비용 관리에 도움이 되는 최적의 라이너 두께 솔루션을 권장합니다.

Q: PEEK 라이닝 복합 튜브 내벽의 마찰 계수는 얼마입니까? 압력 강하를 얼마나 줄일 수 있습니까?

A: PEEK 라이너의 마찰 계수는 0.15-0.35입니다(자체 윤활 조건에서).

압력 강하 비교(엔지니어링 추정):

동일한 직경과 유속에서 PEEK 라이너의 마찰 저항 계수는 스테인레스강 및 탄소강 튜브보다 훨씬 낮습니다(강철 마찰 계수는 약 0.5-0.8입니다).

순수 PTFE 튜브(마찰 계수 0.04-0.10)에 비해 PEEK 라이너는 마찰 계수가 약간 더 높지만 PEEK의 장점은 내마모성과 압력 용량에 있습니다. 마모가 심한 매체 전달에서 PTFE 튜브 벽은 침식으로 인해 홈이 빠르게 형성되고 표면 거칠기가 극적으로 증가하며 실제 압력 강하가 급격히 증가합니다. PEEK 라이너는 장기간 매끄러운 표면을 유지하여 전체 수명 주기에 걸쳐 보다 안정적이고 낮은 압력 강하를 제공합니다.

추천: 장거리 이송 또는 고속 응용 분야의 경우 PEEK 라이너의 장기적인 압력 강하 이점은 특히 중요하며 펌핑 에너지 비용을 크게 절감합니다.

Q: PEEK 라이닝 복합 튜브를 농축 황산 이송에 사용할 수 있습니까?

A: ❌ 아니요.

PEEK는 진한 황산에만 용해되며 진한 황산 환경에서는 빠르게 용해되어 파손될 수 있습니다. PTFE 외부층은 진한 황산에 저항하는 반면, PEEK 라이너는 매체와 직접 접촉하므로 진한 황산 부식을 견딜 수 없습니다.

대안:

농축 황산 이송 → Virgin PTFE 튜브 선택(virgin PTFE는 농축 황산에 저항함)

또는 PPL 충전 PTFE 튜브를 선택하십시오(PPL과 PTFE 모두 농축된 황산에 저항함).

기타 미디어:PEEK 라이너는 농축 황산 외에도 묽은 황산, 염산, 질산, 강알칼리, 유기 용제, 오일, 탄화수소, 고온 증기 등에 대한 저항력이 있습니다.

Q: PEEK 라이닝 PTFE 복합 튜브의 주요 제한 사항은 무엇입니까?

에이:

온도 제한: 연속 사용 온도는 250°C로 PPL 충전 튜브의 260°C보다 낮습니다. 더 높은 온도 요구 사항의 경우 PPL 충전 튜브를 고려하십시오.

농축 황산 부적합성: PEEK는 진한 황산에 용해되며, 진한 황산 이송에는 Virgin PTFE 튜브 또는 PPL 충전 튜브를 선택하십시오.

비용: PEEK 원료는 가격이 비싸기 때문에 복합 튜브가 버진 PTFE 튜브 및 PPL 충진 튜브보다 더 비쌉니다.

그러나 마모가 심하고 부식이 심한 응용 분야에서는 순수 PTFE 튜브에 비해 서비스 수명이 훨씬 길어 총 소유 비용(TCO)이 상당히 낮습니다.

PTFE보다 약간 높은 마찰 계수: 마모가 없는 초저마찰 응용 분야(예: 정밀 기기 튜브)의 경우 순수 PTFE 튜브가 더 적합할 수 있습니다.

빠른 결정 규칙:

유체 이송 배관에 내마모성 + 저마찰 + 내식성 필요 → PEEK 라이닝 복합 튜브가 최적의 솔루션입니다.

정적 씰 또는 비마모성 배관 → 순수 PTFE 튜브가 더 비용 효율적입니다.

초고온(>250°C) + 부식 적용 → PPL 충진 튜브가 더 적합합니다.
