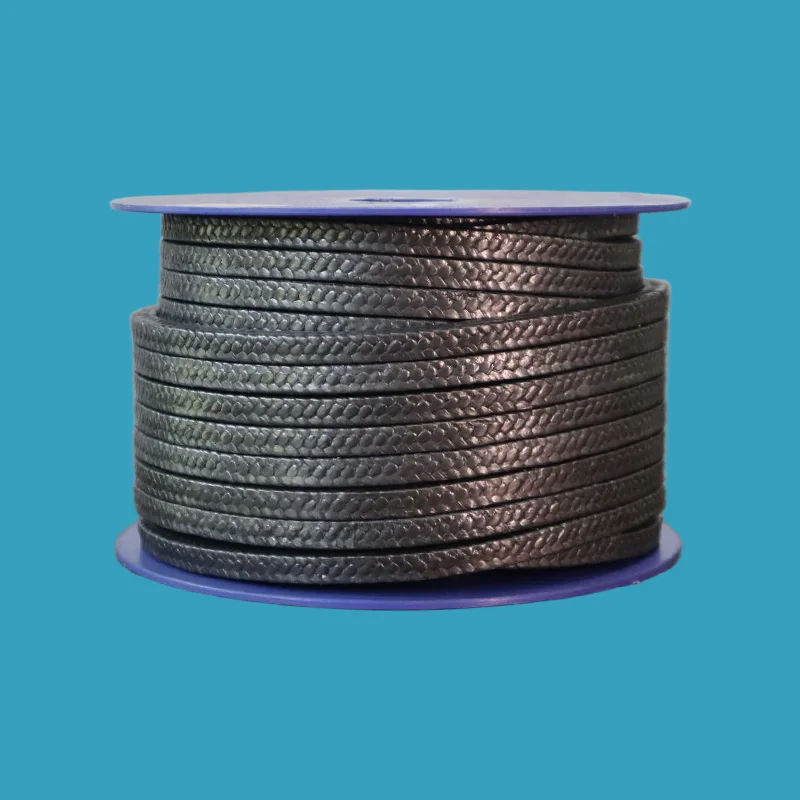

탄소섬유 편조 포장

Taifno는 전문적이고 신뢰할 수 있는 탄소섬유 편조 포장 제조업체입니다. 이 고성능 제품은 -240°C ~ +350°C의 온도 범위와 최대 200bar의 압력 성능을 갖춘 까다로운 작동 조건에 맞게 설계되었습니다. pH 0~14 범위의 광범위한 화학 매체에 내성이 있습니다(강한 산화제 제외).

탄소 섬유 포장이란 무엇입니까?

탄소섬유 편조 패킹은 고강도 탄소사(폴리아크릴로니트릴 기반, 탄소 함량 90% 이상)를 편조하고 PTFE 분산액과 흑연 윤활제를 함침시킨 제품입니다.

탄소 섬유는 탁월한 인장 강도, 열 전도성 및 치수 안정성을 제공합니다. PTFE/흑연 함침은 마찰을 줄이고 샤프트 긁힘을 방지하며 내화학성을 추가합니다.

작동 방식:

탄소 섬유: 고온에서 강도, 열 전도성(마찰열 발산) 및 화학적 안정성을 제공합니다.

PTFE/흑연 함침: 마찰 감소, 샤프트 흠집 방지, 내화학성 강화

인터록 브레이드: 유연성, 균일한 샤프트 접촉 및 압력 하에서 안정적인 밀봉 제공

탄소 섬유 포장을 선택하는 이유는 무엇입니까?

중간지대: 다른 사람들이 실패하는 곳

비교 및 선택 가이드

탄소 섬유 vs PTFE vs 흑연 vs 아라미드/PTFE

빠른 선택 가이드

주요 애플리케이션

실제 응용 프로그램

사례 연구 1: 정유소 핫 오일 펌프 — 3배 더 긴 수명

고객: 280°C의 뜨거운 오일을 취급하는 대규모 정유 회사

과제: PTFE 패킹은 4~6개월마다 교체되었습니다. 작동 온도는 280°C로 PTFE의 연속 서비스 한계보다 높았습니다. 패킹이 부드러워지고 압출되어 누출이 발생하고 빈번한 가동 중단이 발생했습니다.

해결 방법: PTFE/흑연 함침이 포함된 탄소 섬유 패킹을 설치했습니다. 높은 열전도율로 마찰열을 발산합니다. 탄소 섬유는 280°C에서도 강도를 유지했습니다.

결과: 포장은 18개월 이상 지속되었습니다. — 3배 더 길어졌습니다. 누출이 없습니다. 유지보수 간격이 수개월에서 수년으로 연장되었습니다.

연간 비용 절감: 펌프당 $12,000.

사례 연구 2: 화학 공장 - pH 0-14 호환성

고객: 전체 pH 범위에 걸쳐 여러 화학물질을 펌핑하는 화학 공장

과제: 하루는 산성이고 다음은 가성입니다. PTFE 패킹은 화학적으로 작동하지만 고속에서 발생하는 열을 처리할 수 없습니다. 산에서 산화된 흑연 패킹.

해결책: pH 0-14 내화학성과 높은 열 전도성을 갖춘 탄소 섬유 패킹. 화학 물질과 열을 모두 처리했습니다.

결과: 모든 화학 서비스 전반에 걸쳐 포장이 안정적으로 수행되었습니다. 열 방출로 인해 샤프트 스코어링이 제거되었습니다. 12개월 동안 교체가 없습니다.

참고: 실제 사례 결과는 적용 조건에 따라 다릅니다. 응용 분야별 권장 사항은 당사에 문의하십시오.

기술 사양

탄소섬유 패킹 특성

사용 가능한 등급

품질 보증

고품질 탄소 섬유 - 주요 제조업체의 프리미엄 탄소 원사

PTFE/흑연 함침 - 일관된 윤활 및 내화학성을 위한 철저한 처리

정밀 브레이딩 - 균일한 밀도와 유연성을 위한 인터록 브레이드 구조

완전한 추적성 - 원자재부터 완제품 포장까지 모든 배치를 추적할 수 있습니다.

테스트된 성능 - 업계 표준에 따라 검증된 온도, 압력 및 속도 등급

FAQ

Q: 언제 탄소섬유 편조 패킹을 사용해야 합니까?

A: 열, 압력 및 화학 물질을 함께 처리하는 패킹이 필요할 때 사용하십시오. PTFE는 실패하고(+260°C 이상) 흑연은 과도하게 사용됩니다(+350°C 미만).

사용 시기: +260°C ~ +350°C, 고속(최대 25m/s), 고압, 뜨거운 오일, pH 0-14 화학물질.

사용하지 말아야 할 경우: 고온에서 강한 산화제(질산, 염소), 탄소가 산화됩니다.

+200°C 이하의 깨끗한 화학물질, PTFE가 더 저렴합니다.

+350°C 이상의 극심한 열은 흑연이 더 좋습니다.

식품/제약, PTFE는 FDA를 준수하지만 탄소는 그렇지 않습니다.

Q: 탄소섬유 vs PTFE vs 흑연 중 어느 것이 비용을 절약하나요?

A: PTFE는 초기 비용이 가장 적지만 +200°C 이상에서는 실패합니다. 흑연은 비용이 가장 많이 들고 +650°C를 처리하지만 서비스가 +350°C 미만인 경우 필요하지 않은 기능에 대해 초과 비용을 지불하는 것입니다.

탄소 섬유는 최적의 장소입니다. PTFE보다 선행 비용이 높고 흑연보다 낮지만 PTFE가 실패하고 흑연이 불필요한 힘든 중간 범위를 커버합니다.

빠른 규칙:

+200°C 미만에서는 깨끗한 매체 → PTFE.

+260°C ~ +350°C, 화학 물질, 고속 → 탄소 섬유.

+350°C 이상, 증기 → 흑연.

Q: 한계는 무엇이며 가장 흔히 저지르는 실수는 무엇입니까?

에이: 온도: -240°C ~ +350°C.

압력: 최대 30bar(회전식), 최대 200bar(왕복식/정적).

속도: 최대 25m/s(회전).

화학적인: pH 0-14, 탄소를 공격하는 고온의 강한 산화제(질산, 염소) 제외.

세 가지 일반적인 실수:

(1) 강산화제에 탄소섬유를 사용하면 탄소가 산화됩니다. 대신 PTFE 또는 흑연을 사용하십시오.

(2) 과도한 조임: 과도한 압축으로 인해 패킹이 손상되고 마찰열이 증가합니다. 토크 렌치를 사용하십시오.

(3) 샤프트가 너무 부드럽습니다. 탄소 섬유는 단단합니다. 샤프트 경도 ≥45 HRC를 보장하거나 샤프트 슬리브를 사용하십시오.
