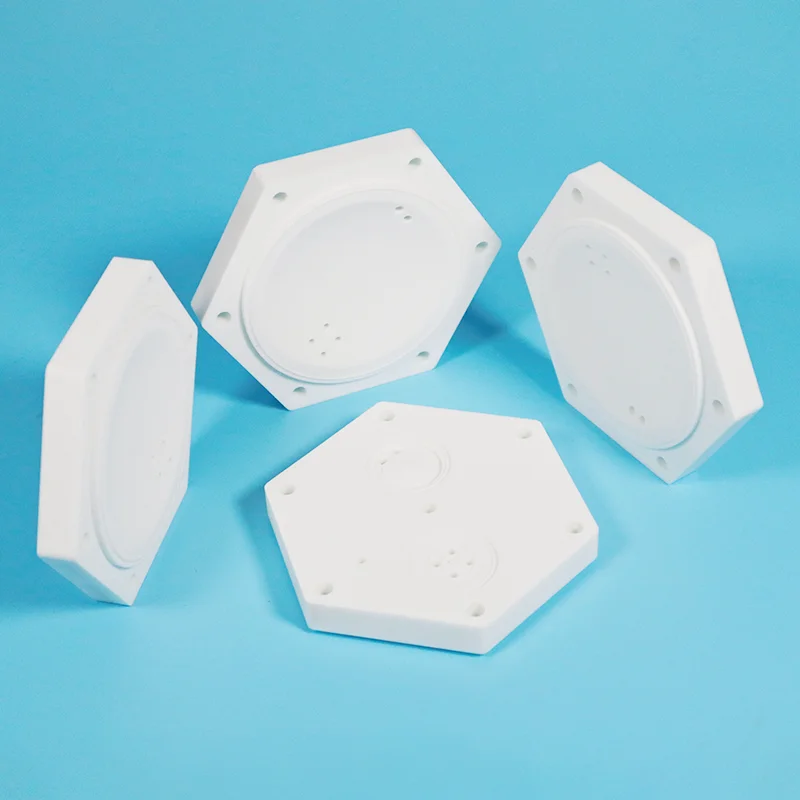

맞춤형 가공 PTFE 부품

Taifno는 맞춤형 가공 PTFE 부품을 제공하는 전문 제조업체입니다. 당사의 전문가 팀은 CAD 도면, PDF 파일 또는 손으로 그린 ​​스케치를 기반으로 구성 요소를 생산합니다. 우리는 버진 PTFE와 다양한 충진 등급(예: 유리 섬유, 탄소 섬유, 이황화 몰리브덴, 청동, PEEK 등)을 포함한 광범위한 재료를 사용하며 각각 특정 성능 요구 사항을 충족하도록 설계되었습니다.

지금 견적을 요청하세요. 솔루션과 가격에 대해 논의하고 무료 샘플을 제공하기 위해 24시간 이내에 응답해 드리겠습니다.

맞춤형 가공 PTFE 부품이란 무엇입니까?

PTFE 맞춤형 부품은 기성품 표준이 아닌 정확한 사양에 맞게 PTFE 수지로 제조된 정밀 가공 또는 성형 부품입니다. 표준 크기가 맞지 않거나 플랜지가 표준이 아니거나 응용 분야에서 특정 모양, 공차 또는 재료 등급이 필요한 경우에 필요합니다.

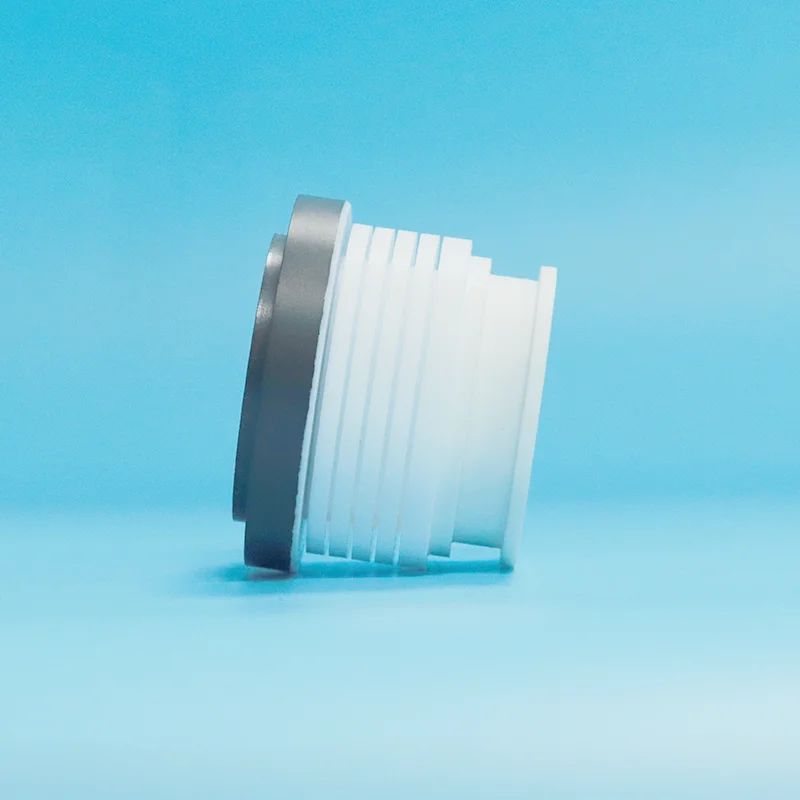

예: 맞춤형 개스킷, 밸브 시트, 피스톤 링, 베어링 패드, 벨로우즈, 절연체 등 그릴 수 있는 모든 모양을 PTFE로 만들 수 있습니다.

주요 소재 특성:

화학적 불활성: 거의 모든 화학물질, 산, 알칼리, 용제, 탄화수소에 대한 저항성

온도 범위: -180°C ~ +200°C의 연속 서비스(단기간 최대 +300°C)

가장 낮은 마찰: 0.04만큼 낮은 계수(모든 고체 재료 중 가장 낮음)

들러붙지 않는 표면: 미디어 접착 및 축적을 방지하고 청소가 용이합니다.

전기 절연성: 우수한 유전 특성

FDA 규정 준수: 식품 등급 및 생체 적합성 등급으로 제공

제조 공정

PTFE 맞춤형 부품은 두 가지 주요 공정을 통해 제조될 수 있습니다.

맞춤형 PTFE 부품을 선택하는 이유

문제: 표준 부품이 맞지 않음

비교: 맞춤형 PTFE vs 표준 vs 수정

비용 및 성능 비교

주요 통찰력: 표준 PTFE 부품의 가격은 50달러입니다. 맞춤형 PTFE 부품의 가격은 200달러입니다. 그러나 표준 부품이 3개월마다 고장이 나고 맞춤형 부품이 3년 동안 지속되는 경우 맞춤형 부품을 사용하면 첫 해에 비용이 절약됩니다.

가동 중지 시간, 노동력, 재작업을 추가하시겠습니까? 맞춤은 언제나 승리합니다.

응용

1차 산업

일반적인 맞춤형 부품

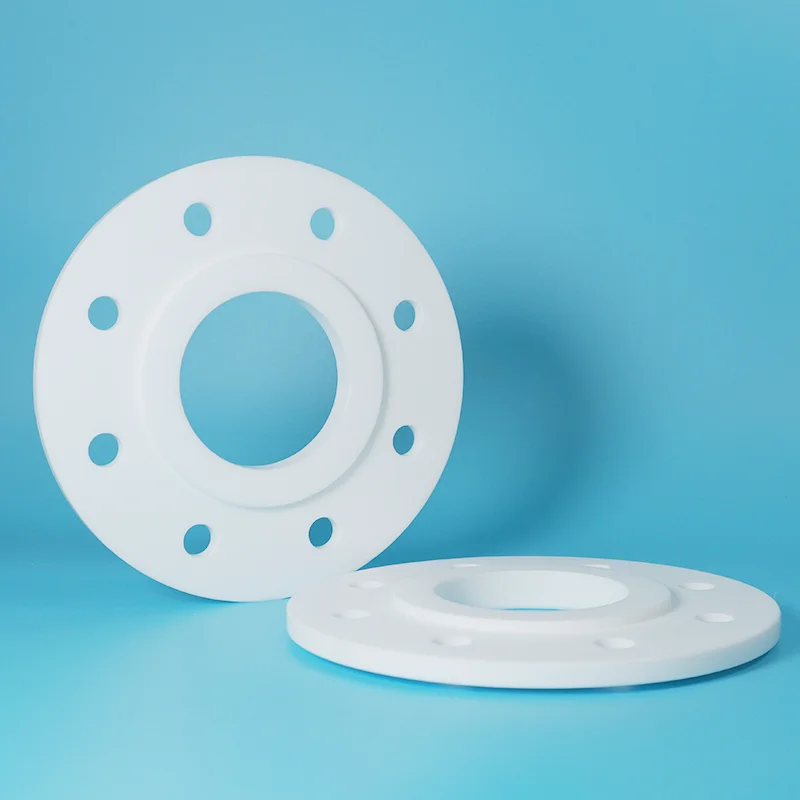

씰 및 개스킷: 모든 모양, 모든 크기, 맞춤형 형상

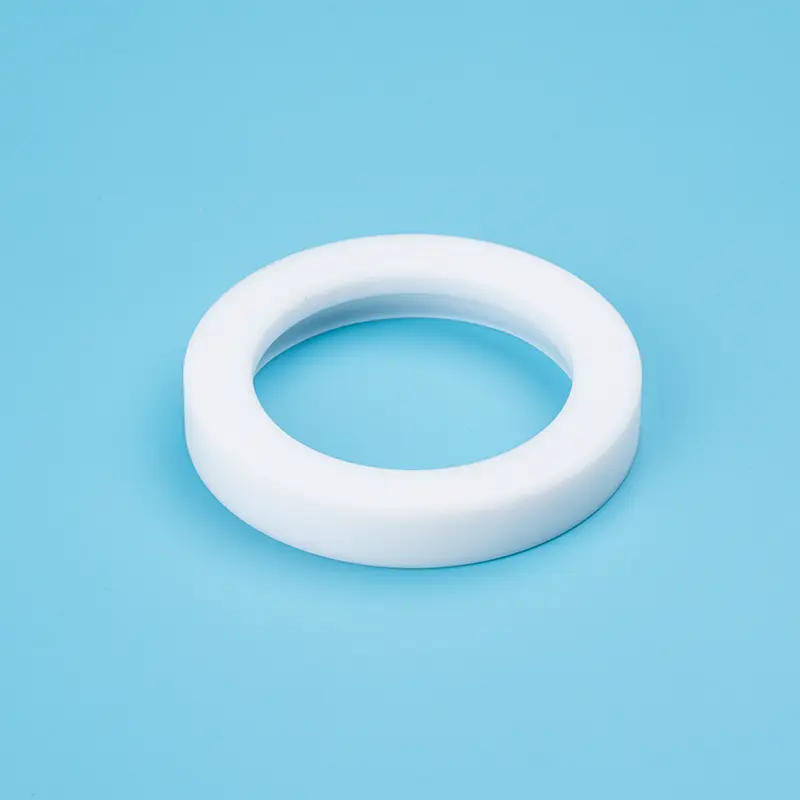

부싱 및 베어링: 슬리브 베어링, 스러스트 와셔, 플랜지 부싱

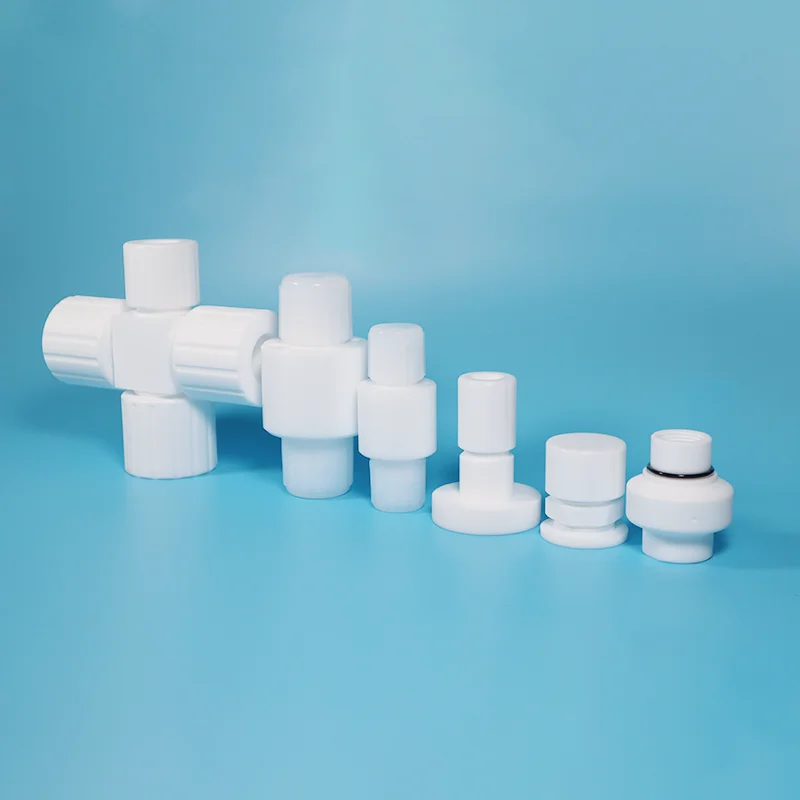

밸브 구성요소: 밸브 시트, 플러그, 볼, 다이어프램

전기 절연체: 스탠드오프, 스페이서, 커넥터 본체

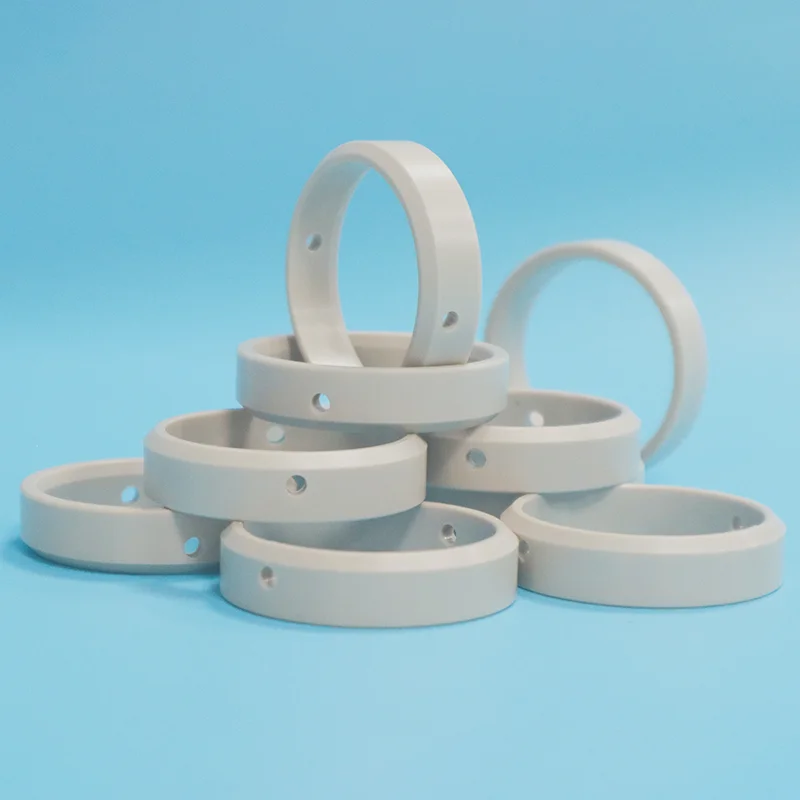

피스톤 링: 압축기 링, 가이드 링, 마모 밴드

실험용품: 비커, 시험관, 깔대기, 도가니, 맞춤 치수

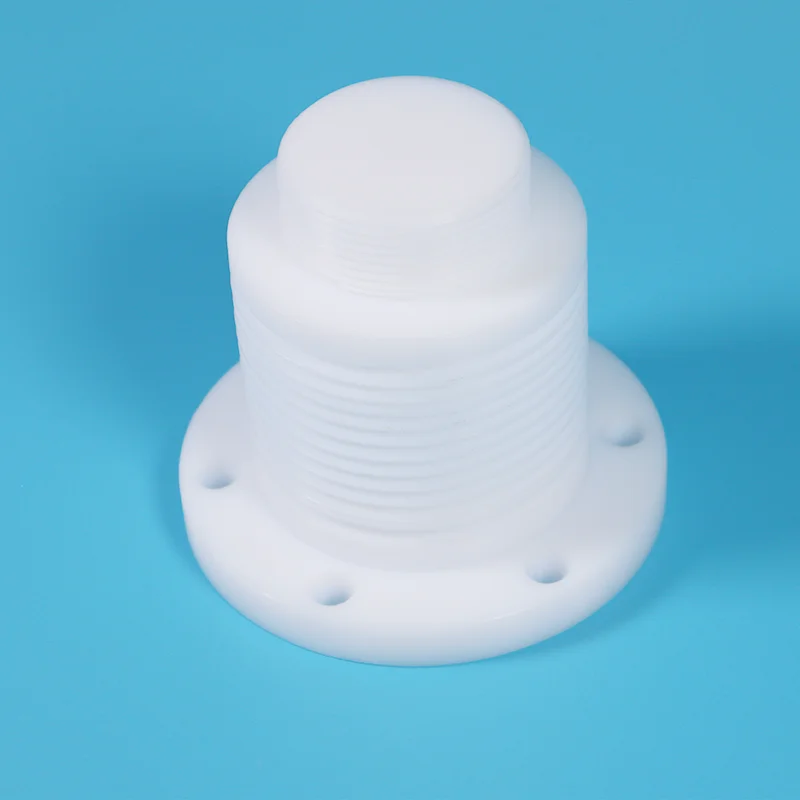

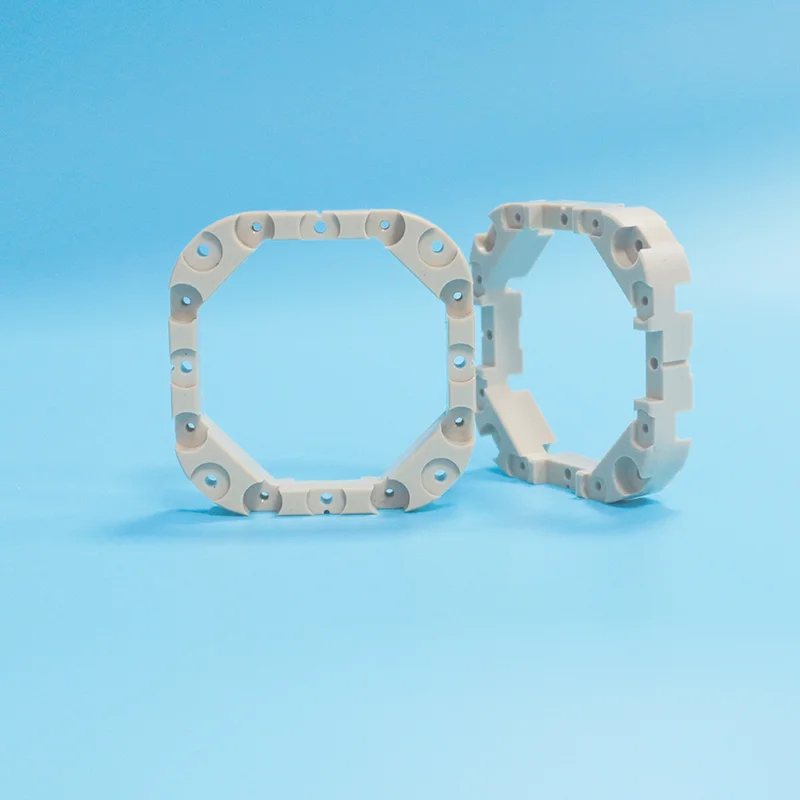

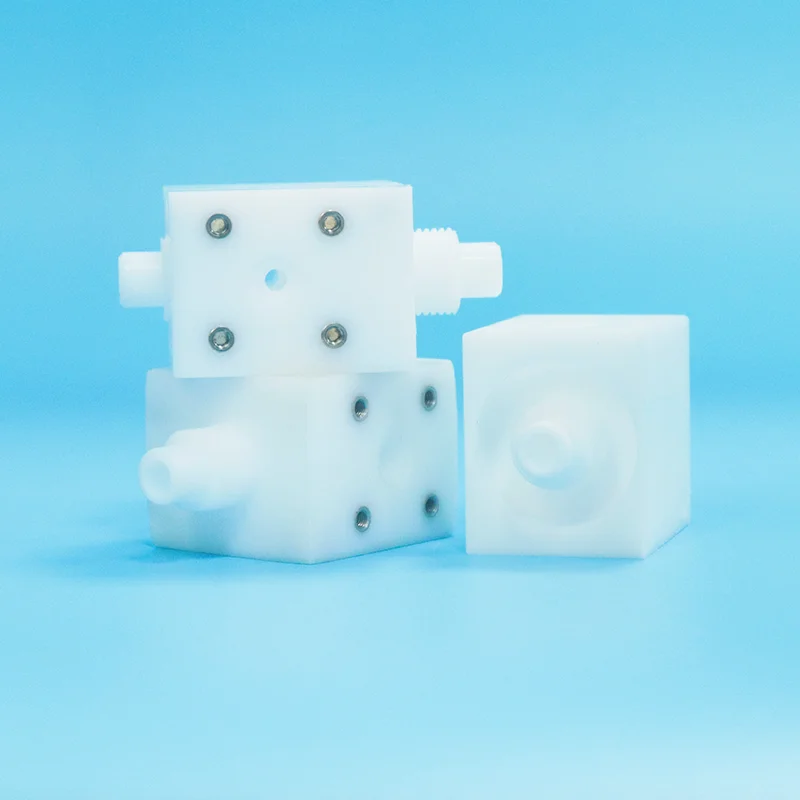

복잡한 구성 요소: 다양한 기능을 갖춘 부품, 그릴 수 있는 모든 모양

재료 등급 옵션

빠른 선택 가이드

실제 응용 프로그램

사례 연구 1: 맞춤형 밸브 시트 — 6배 더 긴 수명

과제: 화학 공장의 볼 밸브 크기가 비표준이었습니다. 표준 PTFE 밸브 시트가 맞지 않았습니다. 공장에서 수정된 표준 시트가 현장에 설치되어 시간이 많이 걸리고 비용이 많이 들고 밀봉 성능이 저하되었습니다. 누출은 3~4개월마다 발생했습니다.

해결책: 정확한 밸브 치수에 맞게 맞춤 제작된 PTFE 밸브 시트. 연마 매체의 내마모성을 위한 유리 충전 재종입니다.

결과: 완벽하게 맞습니다. 수정이 필요하지 않습니다. 좌석은 수정된 표준 좌석보다 6배 더 긴 2년 이상 지속되었습니다. 수정 비용 및 가동 중지 시간으로 인해 연간 $8,000가 제거되었습니다.

사례 연구 2: 복잡한 PTFE 부품 - 엄격한 공차 달성

과제: 한 반도체 장비 제조업체는 클린룸 사용을 위해 공차 ±0.02mm, 다양한 기능, 초고순도를 갖춘 복잡한 PTFE 구성 요소가 필요했습니다. 표준 PTFE는 치수 정확도를 충족할 수 없습니다.

해결책: 치수 안정성을 유지하기 위해 온도 제어 시설(68~72°F)을 사용한 정밀 CNC 가공. 냉간 흐름을 방지하기 위해 응력 완화 어닐링이 적용됩니다. 완벽한 추적성을 갖춘 순수 고순도 PTFE입니다.

결과: 공차 내에서 복잡한 형상이 달성되었습니다. 클린룸 검증 시 오염이 없습니다. 다수의 반복 주문이 접수되었습니다.

사례 연구 3: 대구경 맞춤형 개스킷 - 솔기 없음, 누출 없음

과제: 화학 공장에는 직경 2000mm의 유리 라이닝 플랜지용 PTFE 개스킷이 필요했습니다. 이 크기에는 표준 개스킷을 사용할 수 없습니다. 시트로 맞춤 제작된 개스킷은 가격이 너무 비싸고 이음새가 취약했습니다.

해결책: 직경이 정확히 2,000mm에 달하는 압축 성형 맞춤형 PTFE 개스킷, 유리 라이닝 플랜지 보호를 위해 최적화된 두께.

결과: 원피스 성형 구조 — 솔기가 없습니다. 완벽하게 맞습니다. 유리 라이닝 플랜지가 손상되지 않습니다. 개스킷은 18개월 동안 누출 없이 작동했습니다.

참고: 실제 사례 결과는 적용 조건에 따라 다릅니다. 응용 분야별 권장 사항은 당사에 문의하십시오.

기술 사양

PTFE 재료 특성

차원적 능력

품질 보증

100% 버진 레진 소재 - 재분쇄나 재활용 소재가 없습니다. 배치마다 일관된 품질.

완전한 추적성 - 원자재부터 완제품까지 모든 배치를 추적할 수 있습니다. 요청 시 재료 인증서가 제공됩니다.

정밀 가공 - 고급 CNC 장비를 사용하여 공차가 엄격하게 정밀 가공된 부품입니다.

ISO 9001:2015 인증 - ISO 품질 관리 시스템에 따라 인증된 제조 프로세스입니다.

FDA 준수 등급 이용 가능 - Virgin PTFE 및 일부 등급은 FDA 21 CFR 177.1550 요구 사항을 충족합니다.

무료 DFM 지원 - 귀하의 디자인을 평가하고 더 낮은 비용, 동일한 기능, 더 나은 제조 가능성을 위한 형상 또는 재료 대안을 권장합니다. 모든 견적에 포함됩니다.

프로토타입부터 생산까지 - 단일 프로토타입부터 대량 생산까지 모두 지원됩니다. 리드타임: 프로토타입 5~7일, 생산 7~15일.

FAQ

Q: 맞춤형 가공 PTFE 부품 견적을 받으려면 무엇이 필요하며, 시간은 얼마나 걸리나요?

A: 네 가지 사항:

(1) 도면 또는 스케치: 3D(STEP/IGES), 2D(PDF) 또는 주요 치수가 포함된 손 스케치.

(2) 재료 등급: 확실하지 않은 경우 권장됩니다.

(3) 수량: 프로토타입, 소규모 배치 또는 생산.

(4) 적용 분야: 온도, 매체, 압력(올바른 등급을 추천할 수 있음).

견적 처리 시간: 24시간.

프로토타입 리드 타임: 5~7일.

제작 리드타임: 7~20일.

배송: 항공으로 5~15일 ; 바다 15~30일.

Q: 달성할 수 있는 공차는 얼마이며, 맞춤 비용은 얼마입니까?

A: 표준 공차: ±0.05mm.

정밀도: ±0.02mm.

비용은 복잡성, 크기, 재료, 공차 및 수량에 따라 다릅니다.

비용 비교: 표준 부품의 가격은 50달러일 수 있습니다. 맞춤형 부품의 가격은 200달러일 수 있습니다. 그러나 표준 부품을 3개월마다 교체해야 하는 경우 맞춤형 부품은 첫 해에 비용을 지불합니다.

비용 절감을 위해 설계 최적화를 지원합니다. 모든 견적에 대해 무료 DFM 피드백을 제공합니다. 숨겨진 수수료가 없습니다. 완전한 투명성.

Q: 한계는 무엇이며 실수를 방지하는 데 어떻게 도움이 됩니까?

A: 온도: -180°C~+200°C(단기 최대 +300°C)

화학적 한계:

버진 PTFE: 용융된 알칼리 금속이나 불소에는 사용되지 않습니다.

유리 충전: HF 또는 강알칼리용이 아닙니다.

탄소 충전: 강한 산화제용이 아닙니다.

가장 흔한 실수: 사출 성형을 위한 설계(PTFE는 사출 성형할 수 없음), 공차를 너무 엄격하게 지정(비용 추가), 미디어에 잘못된 등급 선택.

우리는 귀하가 모든 견적에 대해 무료 DFM 검토를 피할 수 있도록 도와드립니다. 설계를 평가하고, 호환성을 확인하며, 적합한 재종을 추천하고, 비용을 절감할 수 있는 형상 대안을 제안합니다.

우리는 단지 부품을 만드는 것이 아니라 씰링 문제를 해결합니다.
