PTFE 포장 세트

고품질 PTFE 포장 세트를 원하시면 Taifno를 선택하세요. 우리는 20년 이상의 업계 경험을 가진 중국 제조업체입니다. 동적 샤프트용으로 특별히 설계된 이 제품은 자동으로 마모를 보상하고 스스로 다시 조여주므로 압력, 움직임 및 화학 매체를 효과적으로 견디면서 수년의 사용 수명을 제공합니다.

문의 보내기

제품 설명

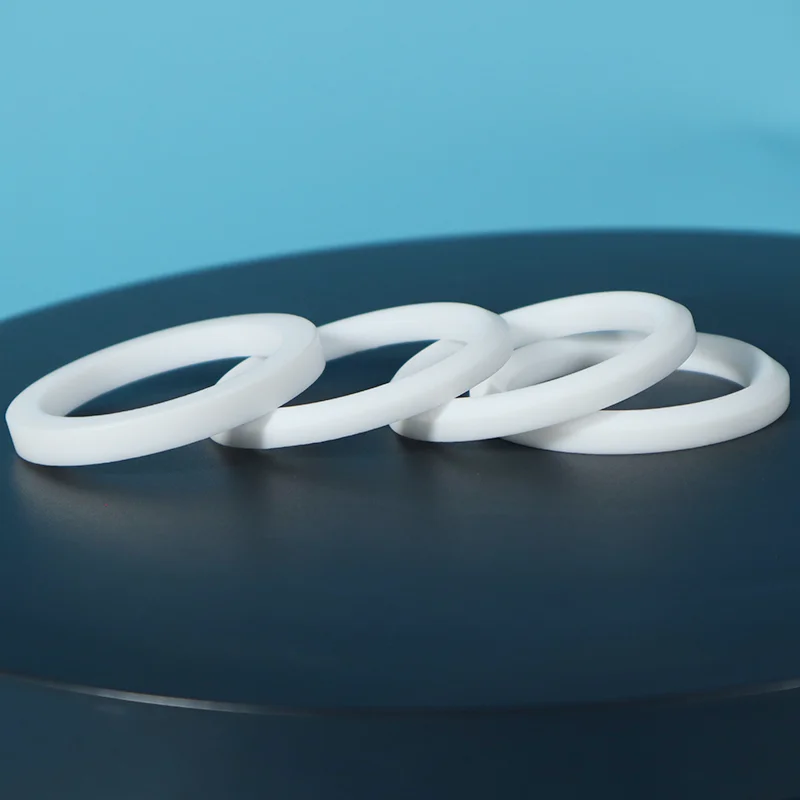

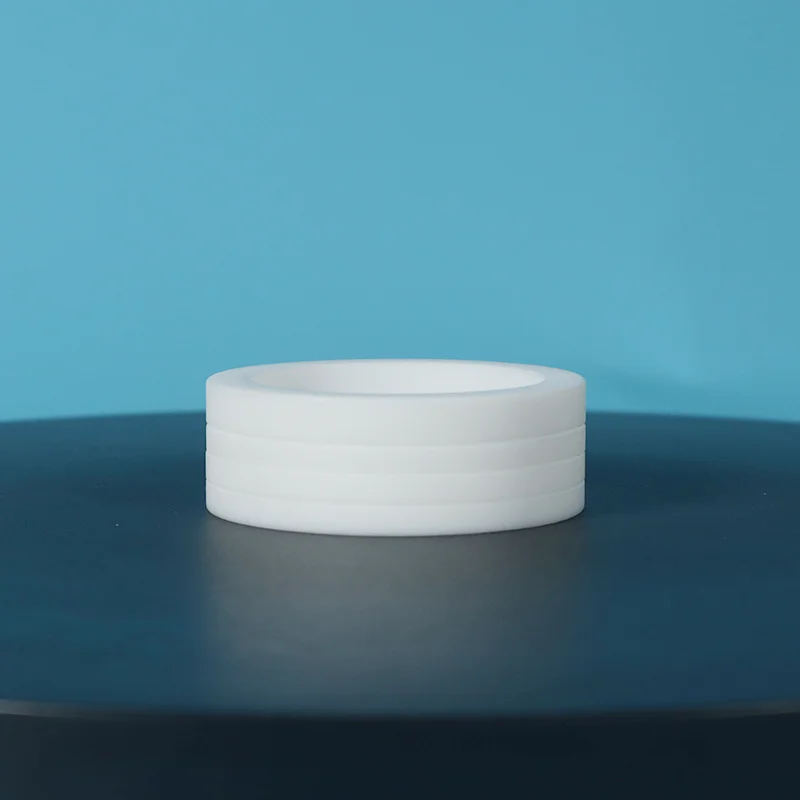

Taifno에서 제조한 PTFE 패킹 세트는 스터핑 박스에 설치하도록 설계된 상단 어댑터 링, V자형 중간 링 및 하단 어댑터 링을 포함하는 PTFE 밀봉 링 세트로 구성됩니다.

-180°C ~ +200°C의 온도 범위에 적합하고, 최대 500bar의 압력을 견디며, pH 범위 0~14를 포괄하고, 최대 5m/s의 선형 속도를 지원합니다.

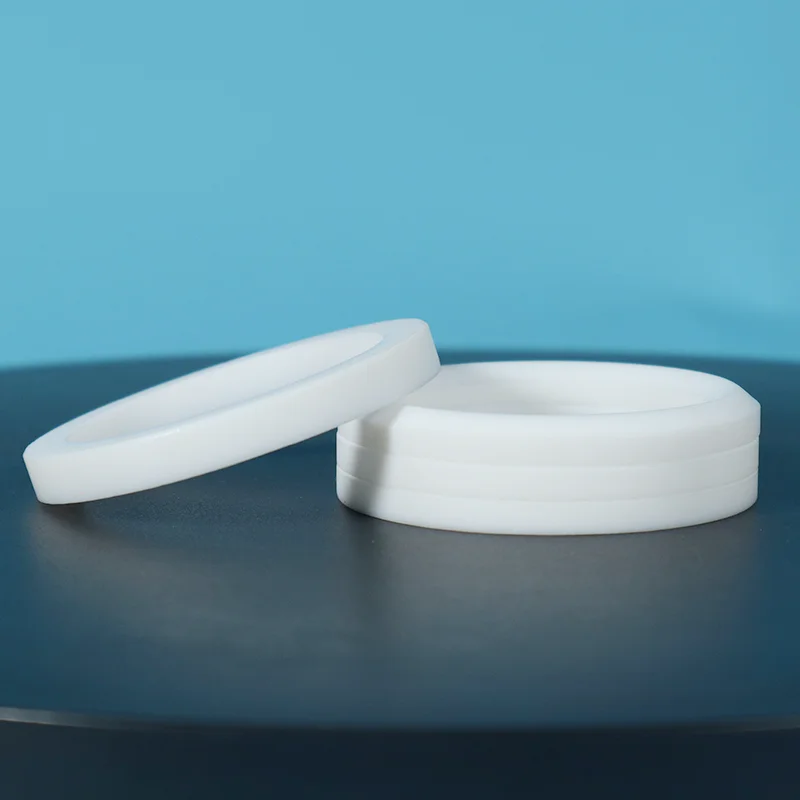

PTFE Packing Set

PTFE 패킹 세트를 선택하는 이유는 무엇입니까?

O-링 문제	왜 그런 일이 일어나는가	패킹 세트가 문제를 해결하는 방법
움직이는 샤프트의 누출	O-링은 고정식 씰입니다. 샤프트 이동이 아닌 고정 홈용으로 설계되었습니다.	V-링은 동적입니다. 씰 립이 샤프트와 함께 움직입니다.
조정할 수 없습니다	일단 설치되면 밀봉력이 고정됩니다.	마모가 발생하면 글랜드 너트를 다시 조이십시오. 분해는 필요하지 않습니다.
화학물질에 실패함	고무가 부풀어오르거나 굳거나 품질이 저하됨	PTFE는 화학적으로 불활성입니다 — pH 0-14
몇 달에 한 번씩 교체됨	압축 영구 변형 - 고무는 영구적인 변형을 겪습니다.	PTFE에는 압축 영구 변형이 없으며 수년간 지속됩니다.
온도 제한	고무는 차가우면 굳고, 뜨거우면 부드러워진다.	-180°C ~ +200°C — 극저온에서 멸균까지

O-링 문제

세 가지 핵심 장점

1. 조정 가능한 밀봉력: O-링은 고정되어 있습니다. 일단 설치하면 밀봉력을 조정할 수 없습니다. PTFE 패킹 세트는 다시 조일 수 있습니다. 시간이 지남에 따라 패킹이 마모되므로 글랜드 너트를 조이기만 하면 밀봉 성능이 복원됩니다. 분해할 필요가 없습니다.

2. 움직이는 샤프트를 위한 동적 씰링: O-링은 정적 씰입니다. 하나의 고정 홈에 밀봉되어 샤프트가 움직일 때 작동하지 않습니다. PTFE V-링은 왕복 운동과 느린 회전 운동을 위해 특별히 설계되었습니다. 씰 립은 샤프트와 함께 움직이며 압력 하에서도 접촉을 유지합니다.

3. 압력 활성화 씰링: V자 모양의 기하학적 구조는 압력에 의해 활성화되도록 설계되었습니다. 시스템 압력이 증가함에 따라 씰링 립이 로드와 하우징에 더욱 단단하게 작용하여 자동으로 씰링 효과가 향상됩니다.

물질적 이점

재산	PTFE 포장 세트
내화학성	pH 0-14 — 사실상 보편적
온도 범위	-180°C ~ +200°C
마찰계수	0.05-0.20 — 모든 고체 물질 중 가장 낮음
자가 윤활	예 - 외부 윤활이 필요하지 않습니다.
FDA 준수 등급	요청 시 이용 가능
압축 세트	없음 — PTFE는 고무처럼 경화되지 않습니다.

비교: 패킹 세트 vs O-링 vs 복합 씰

특징	PTFE V-링 패킹	O-링	PTFE 복합 씰
씰링 유형	동적 — 움직이는 샤프트용으로 제작됨	정적 - 고정된 홈만 해당	동적 — 고속
조절할 수 있는?	✅ 예 — 다시 조일 수 있음	❌ 아니요 — 수정됨	❌ 아니요 — 수정됨
온도 범위	-180°C ~ +200°C	고무 제한	-180°C ~ +200°C
압력 범위	최대 500bar	보통의	최대 500bar
내화학성	★★★★★	★★☆☆☆	★★★★★
샤프트 운동 공차	높음 - 정렬 불량을 처리합니다.	나쁨 - 샤프트 이동 시 실패	보통 - 정렬에 민감함
가혹한 서비스 수명	연령	개월	연령
비용(초기)	$$$	$	$$$
비용(총 소유권)	최저	제일 높은	보통의
애플리케이션	중부하 작업, 저속, 가혹한 조건	정적 밀봉만 가능	고속, 저마찰

응용

1차 산업

산업	애플리케이션
화학 처리	밸브 스템, 화학 펌프, 반응기 — 산, 용제, 부식제
석유 및 가스	제어 밸브, 게이트 밸브, BOP - NACE/API 등급 사용 가능
제약	멸균 처리, 의약품 제조 — FDA/USP 등급 이용 가능
음식 및 음료	위생 밸브, 충진 장비 — FDA 준수 순수 PTFE
발전	고온 증기 시스템, 터빈 씰
반도체	고순도 약품 유통, 클린룸 장비
일반산업	유압프레스, 사출성형기, 압축기, 믹서, 교반기

일반적인 장비

제어 및 차단 밸브

게이트 밸브, 볼 밸브, 글로브 밸브

왕복 펌프

원심 펌프(저속 회전)

유압 실린더 및 액추에이터

압축기

믹서 및 교반기

단조프레스, 사출성형기

Factory Factory Factory Factory

실제 응용 프로그램

사례 연구 1: 화학 공장 밸브 스템 패킹

과제: 150°C에서 강산을 처리하는 화학 공장은 2~3개월마다 제어 밸브 스템의 O-링을 교체하여 비용이 많이 드는 가동 중지 시간과 안전 문제를 야기했습니다.

해결책: 탄소 충전 등급의 PTFE V-링 패킹 세트. 권장 토크 사양으로 설치됩니다.

결과: 18개월 동안 누출이 전혀 발생하지 않았습니다. 예정된 유지 관리 기간 동안 포장을 두 번 다시 조였습니다. 유지 관리 비용 및 가동 중지 시간이 80% 감소합니다.

사례 연구 2: 슬러리 펌프 포장

과제: 연마성 매체를 처리하는 슬러리 펌프는 4~6주마다 표준 포장이 마모되어 빈번한 생산 중단이 필요했습니다.

해결책: 압출 방지 링이 있는 유리 충전 PTFE 패킹 세트.

결과: 포장 세트는 8개월 동안 지속되었으며, 이는 이전 솔루션보다 8배 더 길어졌습니다. 유지보수 간격이 연장되었습니다. 생산 가동 시간이 크게 향상되었습니다.

사례 연구 3: 비산 배출 규정 준수

과제: 중요 제어 밸브에 대한 ISO 15848 비산 배출 표준을 충족하는 데 필요한 천연 가스 처리 시설.

해결책: ISO 15848에 따라 테스트된 독점 윤활 패키지가 포함된 PTFE 기반 저방출 포장 세트.

결과: 배출 규정 준수를 통과했습니다. 누출율은 허용 한계보다 훨씬 낮습니다. 지속적인 모니터링을 통해 장기적인 성능을 검증하였습니다.

참고: 실제 사례 결과는 적용 조건에 따라 다릅니다. 응용 분야별 권장 사항은 당사에 문의하십시오.

기술 사양

매개변수	값
온도 범위	-180°C ~ +200°C(PTFE), 최대 +315°C(수정 등급)
작동 압력	최대 500bar(50MPa) — 설계 및 백업 링에 따라 다름
최대 속도	< 5m/s(왕복)
pH 범위	0-14 (용융알칼리금속, 불소화합물 제외)
재료 옵션	버진 PTFE, 탄소 충전, 유리 충전, MoS2 충전
표준	API 6A, NACE, NORSOK M-710(사용 가능)
직경 범위	관례: 3mm ~ 1000mm+

재료 등급 옵션

등급	최고의 대상	한계
버진 PTFE	청정 화학물질, FDA 애플리케이션, 일반 서비스 — 최저 마찰	낮은 내마모성 – 연마재용이 아님
탄소 충전 PTFE	고속, 열 방출, 낮은 마찰 - 열이 축적되는 곳	강한 산화제용이 아님
유리 충전 PTFE	연마재, 고하중, 내마모성 - 입자가 존재하는 곳	부드러운 샤프트에 상처가 날 수 있음 - 경화된 샤프트 또는 슬리브를 사용하십시오.
MoS2 충전 PTFE	끈적끈적한 미디어, 낮은 토크, 향상된 윤활성 — 미디어가 달라붙는 곳	산화성 산용이 아님
