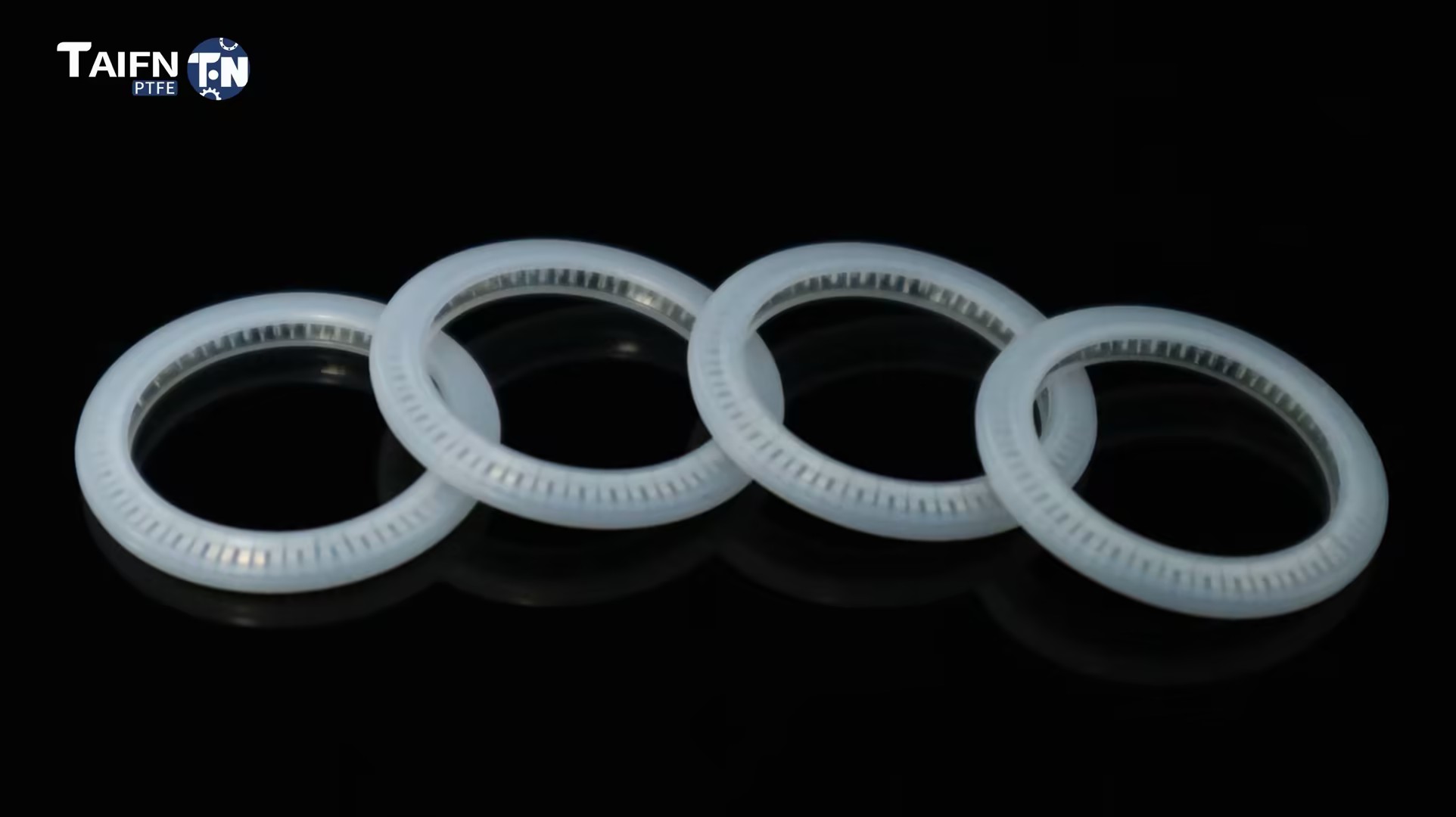

U형 스프링 에너자이드 씰

U형 스프링 에너자이징 씰은 U자형 PTFE 재킷과 내부 금속 스프링으로 구성되어 있어 정적, 왕복 및 회전 응용 분야를 포함한 광범위한 작동 조건에 적합합니다. PTFE 씰링 솔루션 전문 공급업체인 Taifno는 ISO 9001 및 ISO 14001 인증을 보유하고 있으며 당사의 제품은 CE 및 FDA와 같은 표준을 준수합니다. 우리는 OEM 맞춤형 서비스를 제공합니다. 자유롭게 신청서 세부정보를 제출해 주시면 24시간 이내에 견적 및 후속 조치를 제공해 드리겠습니다.

문의 보내기

제품 설명

U형 스프링 작동 씰 내의 스프링은 압력이 0인 조건에서 밀봉력을 제공합니다. 시스템 압력이 U자형 캐비티에 유입되면 씰링 립이 샤프트에 더 단단히 밀착되고, 압력이 높을수록 씰이 더 단단해집니다.

또한 PTFE 소재는 탁월한 범용 내화학성과 -180°C ~ +200°C의 넓은 작동 온도 범위를 제공합니다. 최대 40MPa(동적)/60MPa(정적)의 압력과 최대 15m/s의 선형 속도를 지원하므로 광범위한 작동 조건에 적합합니다.

U형 스프링 에너자이드 씰이란 무엇입니까?

U형 스프링 작동 씰은 내부에 금속 스프링이 있는 PTFE U자형 재킷입니다. 로드(내부 씰링) 또는 피스톤(외부 씰링) 적용을 위해 설계된 단방향 씰링 요소입니다.

작동 방식:

제로 압력: 스프링은 초기 밀봉력을 제공하고 시스템에 압력이 가해지지 않은 경우에도 밀봉됩니다.

압력이 가해지는 경우: 시스템 압력이 U-캐비티로 들어가 밀봉 립을 결합 표면에 대해 더 세게 밀어냅니다. 압력 = 밀봉이 더욱 단단해집니다.

자체 에너지 공급: 스프링이 마모, 하드웨어 허용 오차, 열 순환을 보상하고 시간이 지나도 밀봉력을 유지합니다.

U형과 V형: 어느 것이 필요합니까?

특징	U형	V형
씰링 방향	방사형 - 피스톤 로드, 밸브 스템	축 방향 — 플랜지, 커버, 끝면
최고의 대상	동적 밀봉(왕복/회전)	정적 밀봉
압력 범위	최대 40-60MPa	최대 60MPa
속도	최대 15m/s(왕복)	하단 - 정적 또는 저속 회전식

U-타입을 선택하는 이유는 무엇입니까?

문제	U-Type이 해결하는 방법
제로 압력에서 O-링 누출	스프링은 밀봉력을 제공하며 "누출 시작"이 없습니다.
고무는 화학물질에 의해 분해됩니다.	PTFE 재킷은 화학적으로 불활성입니다 — pH 0-14, 범용 저항
엘라스토머는 +150°C 이상에서 파손됩니다.	-180°C ~ +200°C 처리
높은 마찰 — 스틱슬립	PTFE는 마찰이 가장 적습니다. 움직임이 부드럽고 스틱슬립이 없습니다.
움직이는 샤프트에서 O-링이 작동하지 않음	왕복 운동과 회전 운동을 위해 설계됨 - 동적 밀봉
빈번한 교체	스프링은 마모를 보상하며 몇 달이 아닌 몇 년 동안 지속됩니다.

비교 및 선택 가이드

U형 vs O링 vs V형

특징	U형 스프링 씰	O-링	V형 스프링 씰
제로 압력 씰링	✅ 예 — 스프링은 힘을 제공합니다	❌ 아니요	✅ 예
압력 - 동적	최대 40MPa	보통의	낮추다
압력 — 정적	최대 60MPa	보통의	최대 60MPa
온도	-180°C ~ +200°C	-180°C ~ +200°C	-180°C ~ +200°C
내화학성	★★★★★ 만능인	★★☆☆☆	★★★★★
마찰	★★★★★ 가장 낮은	★★★★☆	★★★★★
샤프트 운동	왕복식 및 회전식	정적 전용	정적/저속
마모 보상	✅ 스프링 보상	❌ 아니요	✅ 예
최고의 대상	피스톤 로드, 밸브 스템	일반 정적	플랜지, 커버
비용	$$$	$	$$$

빠른 선택 가이드

귀하의 서비스가 다음과 같은 경우:	선택하다...
피스톤 로드, 밸브 스템 - 왕복 운동	나선형/캔틸레버 스프링이 있는 U형
회전 샤프트 - 저속 회전	캔틸레버 스프링이 있는 U형
플랜지, 커버, 단면 — 정적 밀봉	V형
범용, 저비용, 클린 미디어	O-링
고압(최대 60MPa)	백업 링이 있는 U형
극한 온도(-180°C ~ +200°C)	U형 Elgiloy/Hastelloy 스프링 포함
식품/의약품 접촉 - FDA 규정 준수	버진 PTFE 재킷을 갖춘 U형

주요 애플리케이션

산업	애플리케이션
화학 처리	피스톤 펌프, 밸브 스템, 반응기 - 산, 용제, 공격적인 화학 물질
제약	멸균 처리, 충진 장비 — FDA/USP, CIP/SIP 멸균
음식 및 음료	위생 밸브, 충진 기계 — FDA 준수, CIP 유체
반도체	고순도 가스 및 화학 씰, 진공 시스템 - 초순도
석유 및 가스	원천 장비, 제어 밸브, 펌프 - 고압, H2S
항공우주	유압 시스템, 연료 시스템 - 극한의 온도, 높은 신뢰성

실제 응용 프로그램

사례 연구 1: 화학 펌프 — 3배 더 긴 수명

과제: 화학 공장에서는 팽창 및 경화로 인해 용제를 처리하는 피스톤 펌프의 고무 O-링을 2~3개월마다 교체하여 생산이 중단되었습니다.

해결책: 탄소 충전 PTFE 재킷과 316 스테인리스강 스프링이 포함된 U형 스프링 작동 씰을 설치했습니다. 표준 AS568A 홈 디자인이 유지됩니다.

결과: 씰은 고무보다 3배 더 긴 9개월 이상 지속되었습니다. 누출이 없습니다. 유지보수 간격이 몇 주에서 시즌으로 연장되었습니다.

사례 연구 2: 제약 필러 - FDA 규정 준수

과제: 제약 충전 기계에는 멸균 제품을 처리하는 로터리 밸브용 씰이 필요했습니다. 고무 O-링은 FDA 추출물 테스트를 통과하지 못했습니다.

해결책: 버진 PTFE 재킷과 316 스테인리스강 스프링이 포함된 U형 스프링 씰이 제공됩니다. FDA 규격 소재. 전체 문서가 제공됩니다.

결과: FDA 추출물 테스트를 통과했습니다. 씰은 반복적인 CIP/SIP 멸균 주기를 견뎌냈습니다. 18개월 동안 교체가 없습니다.

참고: 실제 사례 결과는 적용 조건에 따라 다릅니다. 응용 분야별 권장 사항은 당사에 문의하십시오.

Factory Factory Factory Factory

기술 사양

제품 속성

매개변수	값
온도 범위	-180°C ~ +200°C(등급에 따라 다름)
압력 - 동적	최대 40MPa(백업 링 포함: 최대 60MPa)
압력 — 정적	최대 60MPa
속도 - 왕복	최대 15m/s
속도 — 로터리	최대 1-3m/s
재료	PTFE 재킷 + 스테인레스 스틸 스프링(301/316)
내화학성	pH 0-14 — 사실상 보편적
씰링 유형	방사형 씰링 - 로드 또는 피스톤

재킷 소재 옵션

등급	최고의 대상	주요 이점	화학물질 한도
버진 PTFE	청정약품, FDA 신청, 일반 서비스	범용 내화학성, 최저 마찰, FDA 준수	부드러움 - 내마모성이 낮음
탄소 충전 PTFE	고속, 방열, 정전기 방지	열전도율, 크리프 저항성 향상	강한 산화제용이 아님
유리 충전 PTFE	연마재, 높은 마모, 슬러리	기계적 강도, 내마모성 증가	HF나 강알칼리에는 적합하지 않음
MoS2 충전 PTFE	끈적끈적한 매체, 낮은 토크, 향상된 윤활성	마찰 감소, 내마모성 향상	산화성 산용이 아님

스프링 재질 옵션

스프링 소재	최고의 대상
301SS / 316SS	일반 화학 서비스, 적당한 온도
316L SS	내부식성 향상 - 공격적인 화학물질, 염수
엘길로이®	뛰어난 내식성, 고온 - 항공우주, 중요
하스텔로이® C-276	극도의 내식성 - 매우 공격적인 화학물질, 산
인코넬®	고온 강도 - 극심한 열(+260°C+)

스프링 유형 옵션

스프링형	최고의 대상	주요 특징
나선형 스프링	고압, 정적/저속 동적	최고 부하, 일관된 예압
캔틸레버 스프링	동적 밀봉, 연마재	가장자리 가장자리에 하중을 가함 - 긁는 동작
V-스프링	마찰 감소, 적당한 압력	부드러운 스프링 특성, 낮은 마찰
