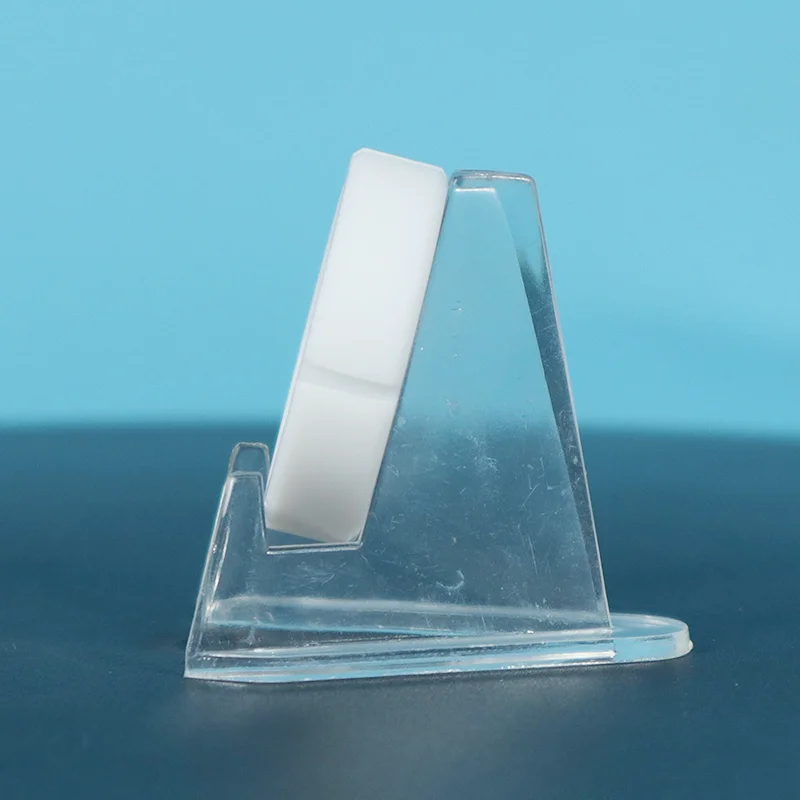

버진 PTFE 밸브 시트

Virgin PTFE 밸브 시트는 기밀 차단 성능, 범용 내화학성, 낮은 작동 토크 및 넓은 작동 온도 범위를 제공합니다. 전문 제조업체인 Taifno는 순수 PTFE와 충전 PTFE를 포함한 다양한 사양을 제공합니다. 특정 애플리케이션 요구 사항에 대해 문의해 주세요.

문의 보내기

제품 설명

버진 PTFE 밸브 시트는 -180°C ~ +200°C의 온도 범위에 적합하고, 최대 414bar의 압력을 견디며, pH 범위 0-14와 호환됩니다. 화학 서비스 응용 분야에서 사용 수명은 고무 또는 EPDM 구성 요소의 사용 수명의 3~5배입니다. Taifno는 맞춤형 솔루션과 무료 샘플을 제공합니다. 견적 및 기술 지원을 받으려면 당사에 문의하십시오.

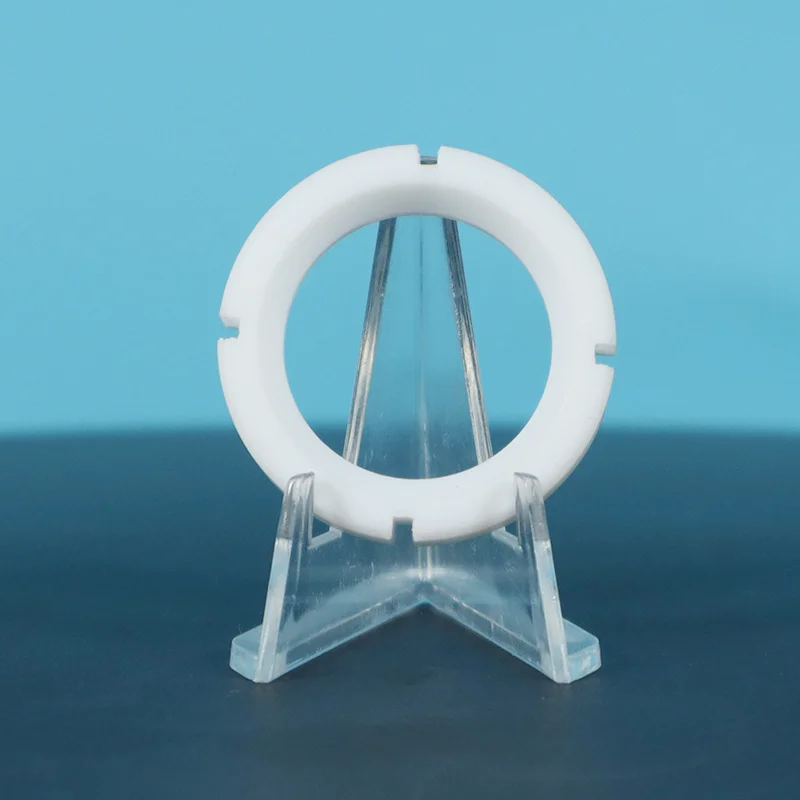

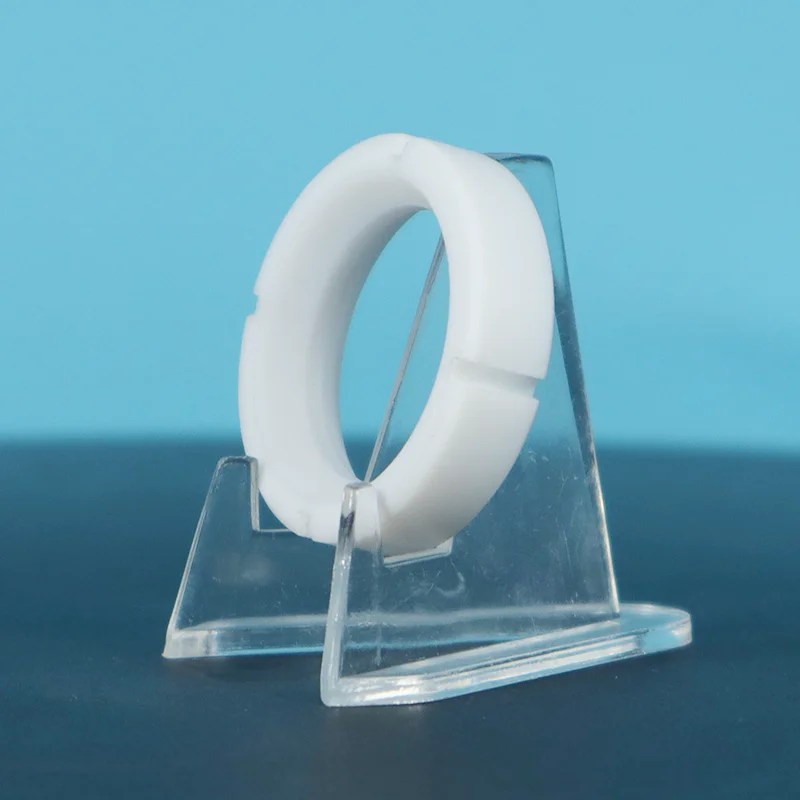

Virgin PTFE Valve Seat

Virgin PTFE 밸브 시트를 선택하는 이유는 무엇입니까?

좌석 재료 문제

현재 고무, EPDM 또는 금속 밸브 시트를 사용하고 있는 경우 다음 문제 중 하나 이상이 발생할 수 있습니다.

문제	왜 그런 일이 일어나는가	PTFE가 문제를 해결하는 방법
몇 달 후에 밸브에서 누출이 발생합니다.	고무는 화학물질에 의해 부풀어오르거나 굳거나 분해됩니다.	PTFE는 화학적으로 불활성이므로 거의 모든 매체에서 안정성을 유지합니다.
밸브를 돌리기가 어렵습니다.	금속 시트에는 높은 토크가 필요합니다. 고무가 미디어에 달라붙습니다.	PTFE는 마찰이 가장 적습니다. 낮은 토크로 원활하게 작동합니다.
미디어가 제품을 오염시킵니다.	고무나 금속이 공정에 침출될 수 있습니다.	PTFE는 순수하고 FDA/USP를 준수하며 오염이 없습니다.
매년 좌석을 교체합니다.	고무는 수명이 제한되어 있습니다. 금속 착용	PTFE는 3~5배 더 오래 지속됩니다. 교체 횟수가 적고 가동 중지 시간이 줄어듭니다.
누출 제로를 달성할 수 없습니다.	금속 시트는 기밀이 아닙니다(클래스 IV/V만 해당).	PTFE는 클래스 VI 기밀 차단 기능을 제공합니다.

세 가지 핵심 장점

1. 범용 내화학성: PTFE는 거의 모든 산, 염기, 용매, 탄화수소에 화학적으로 불활성입니다. 이는 다른 재료가 처리할 수 없는 화학, 석유, 제약 및 식품 산업의 밀봉 문제를 해결합니다. 거의 모든 미디어를 위한 하나의 시트 소재.

2. 완벽한 차단 기능: PTFE 소프트 시트는 달성 가능한 가장 엄격한 누출 등급인 클래스 VI(기포 차단) 차단 기능을 제공합니다. 금속 시트는 이를 달성할 수 없습니다. 고무는 가능하지만 공격적인 매체에서는 고무가 작동하지 않습니다. PTFE는 화학적 제한 없이 누출이 전혀 발생하지 않도록 해줍니다.

3. 최저 마찰: PTFE는 고체 재료 중 가장 낮은 마찰 계수(0.05-0.20)를 갖고 있어 밸브 작동이 원활하고 토크 요구 사항이 낮으며 액츄에이터 마모가 줄어듭니다. 달라 붙지 않습니다. 짜증나지 않습니다. 미디어 축적이 없습니다.

비교: PTFE와 기타 시트 재료

비용 및 성능 비교

재료	최고의 대상	비용(초기)	화학 서비스의 수명	총 비용(3년)
고무/EPDM	물, 공기, 저온	$ (1x)	6~12개월	$$$$(3-6개 교체)
금속	고온, 고압, 연마재	$$$$ (4-5배)	5년 이상	$$$ (교체는 없지만 초기 비용이 높음)
버진 PTFE	청정 화학물질, FDA 적용, 저압	$$ (2배)	2~3년	$$ (교체 1개)
채워진 PTFE	연마재, 고압, 고온	$$$ (3배)	3~5년 이상	$(교체 없음)

성능 비교

재산	고무/EPDM	금속	버진 PTFE	채워진 PTFE
온도 범위	-40°C ~ +150°C	최대 650°C+	-180°C ~ +200°C	-180°C ~ +200°C
내화학성	★★☆☆☆	★★★☆☆	★★★★★	★★★★★
씰링 클래스	클래스 VI	클래스 IV-V	클래스 VI	클래스 VI
마찰	★★☆☆☆	★☆☆☆☆	★★★★★	★★★★☆
크리프 저항	★★★★☆	★★★★★	★★☆☆☆	★★★★☆
내마모성	★★★☆☆	★★★★★	★★☆☆☆	★★★★★
FDA 준수	제한된	❌	✅ 예	✅ (처녀 전용)
비용(초기)	$	$$$$	$$	$$$
최고의 대상	물, 공기, 저온	극한 상황	깨끗한 화학물질	연마재, 고압

빠른 선택 가이드

귀하의 서비스가 다음과 같은 경우:	선택하다...
청정 화학물질, FDA 적용, 저압	버진 PTFE
연마재, 슬러리, 고압	유리 충전 PTFE
고속, 방열, 공회전	탄소 충전 PTFE
침투에 민감한, 열 순환, 중요한 화학 물질	TFM™ 변형 PTFE
고온(+300°C 이상), 극압	금속 또는 PEEK
물, 공기, 저온, 저비용 우선	고무/EPDM
확실하지 않나요? 미디어, 온도, 압력을 보내주세요.	우리는 추천합니다

응용

1차 산업

산업	애플리케이션	추천등급
화학 처리	산, 용제, 부식제를 처리하는 볼 밸브, 제어 밸브	버진 PTFE 또는 TFM™ 수정됨
석유 및 가스	고압 볼 밸브, 유정 장비, 파이프라인	유리 충전 또는 탄소 충전 PTFE
제약	멸균 처리, API 제조	버진 PTFE(FDA/USP)
음식 및 음료	위생 밸브, 충진 장비	버진 PTFE(FDA 승인)
펄프 및 제지	연마성 슬러리 밸브, 소화기 밸브	유리 충전 PTFE
발전	증기 시스템, 냉각수 밸브	RPTFE 또는 엿봄
극저온 서비스	LNG, 액체 산소, 극저온 유체	PCTFE 또는 수정된 PTFE

일반적인 장비

플로팅 및 트러니언 장착형 볼 밸브

버터플라이 밸브

게이트 밸브 및 글로브 밸브

플러그 밸브

제어 밸브

체크 밸브

Factory Factory Factory Factory

실제 응용 프로그램

사례 연구 1: TFM™ Modified PTFE가 침투 문제를 해결했습니다.

과제: 볼 밸브 제조업체의 고객은 변형, 마모 및 침투에 대한 충분한 저항력을 제공하지 않는 PTFE 밸브 시트를 사용하고 있었습니다. 또한 PTFE는 팽창하고 수축하는 경향이 있어 밀봉이 불완전했습니다.

해결책: 변형 저항이 훨씬 크고 침투율이 낮은 TFM™ 수정 PTFE로 밸브 시트 재료를 변경했습니다. 또한 이 소재는 보다 매끄러운 표면 마감을 제공하여 마찰을 줄이고 볼-시트 밀봉을 개선했습니다.

결과: 새 시트는 더 나은 침투 저항, 향상된 치수 안정성 및 향상된 구조적 무결성을 제공했습니다. 제조업체는 현재 화학 처리, 에탄올, 석유 및 가스, 철도, 제지 및 식품 산업에 적용되는 3/4인치에서 54인치 크기의 밸브 시트를 생산하고 있습니다.

요점: 하나의 재료 변경으로 침투, 변형, 마찰이라는 세 가지 문제가 해결되었습니다. 더 이상 교체가 필요하지 않습니다.

사례 연구 2: PTFE 시트의 사용 수명이 두 배로 늘어났습니다.

과제: 음료 농축액 제조업체는 50°C 미만의 온도와 5bar 미만의 압력에서 공격적인 향료 화학 물질로 인해 버터플라이 밸브의 밀봉 실패에 직면했습니다. OEM FPM 씰은 화학적 공격으로 인해 부풀어 오르고, 주름지고, 벗겨지고 있었습니다.

해결책: FPM을 PTFE 기반 시트로 교체했습니다.

결과: 새로운 PTFE 기반 시트는 1.5개월 동안 지속된 원래 FPM 시트와 비교하여 3개월 동안 지속되었습니다. 서비스 수명이 두 배로 늘어납니다. 유지 관리 중단 시간을 50% 줄였습니다.

요점: 간단한 재료 업그레이드. 2배 더 긴 수명. 가동 중지 시간이 절반으로 단축되었습니다.

사례 연구 3: 유리 충전 PTFE — 8배 더 긴 수명

과제: 광산 작업에서는 연마성 광석 입자를 처리하는 슬러리 밸브의 밸브 시트를 4~6주마다 교체하고 있었습니다. Virgin PTFE 시트가 빠르게 마모되어 빈번한 생산 중단이 발생했습니다.

해결책: 내마모성과 강도가 강화된 유리 충전 PTFE 시트로 업그레이드되었습니다.

결과: 시트는 8개월 동안 지속되었으며, 이는 순수 PTFE보다 8배 더 오래 지속되었습니다. 생산 가동 시간이 크게 향상되었습니다. 유지보수 간격이 몇 주에서 몇 달로 연장되었습니다.

요점: 한 가지 변화가 있습니다. 8배 더 긴 수명. 다운타임 80% 감소.

참고: 실제 사례 결과는 적용 조건에 따라 다릅니다. 응용 분야별 권장 사항은 당사에 문의하십시오.

기술 사양

매개변수	버진 PTFE	유리로 채워진	탄소로 채워진	TFM™ 수정됨
온도 범위	-180°C ~ +200°C	-196°C ~ +260°C	-200°C ~ +230°C	-200°C ~ +260°C
압력 범위	최대 70bar	클래스 800+	클래스 800+	클래스 800+
크리프 저항	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
내마모성	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
내화학성	pH 0-14	우수(HF/알칼리 아님)	우수(산화제 아님)	pH 0-14
침투 저항	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA 준수	✅ 예	❌ 아니요	❌ 아니요	✅ 예
색상	하얀색	회백색	검은색	하얀색

사용 가능한 등급

등급	최고의 대상	주요 이점	화학물질 한도	비용
버진 PTFE	청정 화학물질, FDA, 저압	범용 내화학성, 최저 마찰	부하가 걸린 상태에서 냉간 흐름	$
유리 충전 PTFE	연마재, 슬러리, 고하중	최고의 내마모성, 강도	HF나 강알칼리에는 적합하지 않음	$$
탄소 충전 PTFE	고속, 방열	열전도율, 낮은 마찰	강한 산화제용이 아님	$$
TFM™ 변성 PTFE	침투에 민감한 중요한 서비스	최저 투과율, 최고의 응력 회복	더 높은 비용	$$$
PCTFE	극저온 서비스, 고압	탁월한 저온 성능	+150°C로 제한됨	$$$
몰래 엿보다	극한의 온도, 높은 부하	최고의 강도, 내마모성	매우 높은 비용	$$$$
